三菱表示器GOT⇔三菱インバータ間ケーブル
D4CAB-DF-A(3M) RS-485
D4CAB-DF-A(3M)
  • インバータ側 RJ-45 ⇔ GOT側 D-SUB9P プラグ
  • RS-485ケーブル
  • PUコネクタ対応
  • ケーブル長 : 3m (300mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-DF-A(5M)」となります

●三菱表示器GOT⇔三菱インバータ・分配器間を接続  するためのケーブルです

  • 3日出荷
  • RoHS対応

接続先

接続形態

・1 : 1接続 ・1 : N接続 (分配器使用) GOT1台に対し三菱インバータ31台接続可能 ※ ※GT11、GT10はハードウェア・バージョンによって接続可能な三菱インバータの台数が異なります 詳細については三菱電機株式会社の「GOT接続マニュアル」をご参照ください

三菱表示器GOT(ハンディGOTを除く)
GT27、GT25 GT16、GT15、GT14、GT11、GT05□、GT104□ (GT11にシーケンサ接続用RS-422ポート搭載) <GT16と接続する場合、DGOT02R4Hが必要です>
三菱インバータ
FR-A800、FR-F800、FR-A700、FR-F700P、FR-F700、FR-E700、FR-F700PJ、FR-D700 ※ FR-V500, V500L、FR-A500, A500L、FR-F500, F500L、FR-E500、FR-S500, S500E、FR-F500J ※「1:N接続」はF700PJを除く
三菱表示器GOT⇔三菱インバータ間ケーブル
三菱表示器GOT⇔三菱シーケンサ間ケーブル

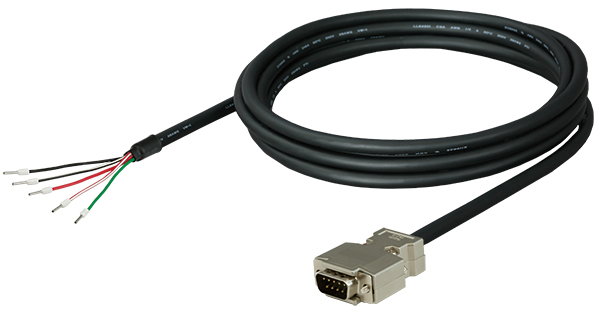

D4CAB-DV-A(3M) RS-485
  • インバータ側 棒圧着端子 ⇔ GOT側 D-SUB9P プラグ
  • RS-485ケーブル
  • ケーブル長 : 3m (100mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-DV-A(5M)」となります

●三菱表示器GOT⇔三菱インバータ間または  三菱表示器GOT⇔三菱シーケンサ間  を接続するためのケーブルです

  • 3日出荷
  • RoHS対応
ダウンロード ケーブル結線図

接続先

接続形態

・1 : 1接続 ・1 : N接続 (計算機リンクオプションボード) GOT1台に対し三菱インバータ31台接続可能 ※ ※GT11、GT10はハードウェア・バージョンによって接続可能な三菱インバータの台数が異なります 詳細については三菱電機株式会社の「GOT接続マニュアル」をご参照ください

三菱表示器GOT(ハンディGOTを除く)
GT27、GT25 GT16、GT15、GT14、GT11、GT105□、GT104□ (GT11にシーケンサ接続用RS-422ポート搭載) <GT16と接続する場合、DGOT02R4Hが必要です>
三菱インバータ
FR-A800、FR-F800、FR-A700、FR-F700P、FR-F700 (内蔵RS-485端子台) FR-E700 (オプションボード:FR-E7TR) ※ ※制御端子オプションとPUポートを同時に使用できません
三菱シーケンサ
MELSEC iQ-Fシリーズ
三菱表示器GOT⇔三菱インバータ間ケーブル
D4CAB-DU-A(3M) RS-485
  • インバータ側 RJ-45 ⇔ GOT側 バラ線
  • RS-485ケーブル
  • PUコネクタ対応
  • ケーブル長 : 3m (300mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-DU-A(5M)」となります

●三菱表示器GOT⇔三菱インバータ・分配器間を接続 するためのケーブルです

  • RoHS対応
ダウンロード ケーブル結線図

接続先

接続形態

・1 : 1接続 ・1 : N接続 (分配器使用) GOT1台に対し三菱インバータ31台接続可能 ※ ※GT21、GT10はハードウェア・バージョンによって接続可能な三菱インバータの台数が異なります  詳細については三菱電機株式会社の「GOT接続マニュアル」をご参照ください

三菱表示器GOT
GT2104-RTBD, GT2104-PMBD, GT2104-PMBDS, GT2103-PMBD, GT2103-PMBDS GT1030, GT1020(シーケンサ接続用RS-422ポート搭載)
三菱インバータ
FR-A800、FR-F800、FR-A700、FR-F700P、FR-F700、FR-E700、FR-F700PJ、FR-D700 ※ FR-V500, V500L、FR-A500, A500L、FR-F500, F500L、FR-E500、FR-S500, S500E、FR-F500J ※「1:N接続」はF700PJを除く
三菱表示器GOT⇔三菱インバータ間ケーブル
D4CAB-ER-A(3M) RS-485
  • インバータ側 棒圧着端子 ⇔ GOT側 バラ線
  • RS-485ケーブル
  • ケーブル長 : 3m (100mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-ER-A(5M)」となります

●三菱表示器GOT⇔三菱インバータ間を接続 するためのケーブルです

  • RoHS対応
ダウンロード ケーブル結線図

接続先

接続形態

・1 : 1接続 ・1 : N接続 (計算機リンクオプションボード) GOT1台に対し三菱インバータ31台接続可能 ※ ※GT21、GT10はハードウェア・バージョンによって接続可能な三菱インバータの台数が異なります 詳細については三菱電機株式会社の「GOT接続マニュアル」をご参照ください

三菱表示器GOT
GT2104-RTBD, GT2104-PMBD, GT2104-PMBDS, GT2103-PMBD, GT2103-PMBDS GT1030, GT1020(シーケンサ接続用RS-422ポート搭載)
三菱インバータ
FR-A800、FR-F800、FR-A700、FR-F700P、FR-F700 (内蔵RS-485端子台) FR-E700 (オプションボード:FR-E7TR) ※ ※制御端子オプションとPUポートを同時に使用できません
三菱表示器GOT⇔三菱インバータ間ケーブル
D4CAB-CO-A(3M) RS-485
  • インバータ側 圧着端子 ⇔ GOT側 D-SUB9P プラグ
  • RS-485ケーブル
  • ケーブル長 : 3m (500mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-CO-A(5M)」となります

●三菱表示器GOT⇔三菱インバータ間を接続 するためのケーブルです

  • RoHS対応
ダウンロード ケーブル結線図

接続先

接続形態

・1 : 1接続 ・1 : N接続 (計算機リンクオプションボード) GOT1台に対し三菱インバータ31台接続可能 ※ ※GT11、GT10はハードウェア・バージョンによって接続可能な三菱インバータの台数が異なります 詳細については三菱電機株式会社の「GOT接続マニュアル」をご参照ください

三菱表示器GOT (ハンディGOTを除く)
GT27、GT25 GT16、GT15、GT14、GT11、GT105□、GT104□ (GT11にシーケンサ接続用RS-422ポート搭載) <GT16と接続する場合、DGOT02R4Hが必要です>
三菱インバータ
FR-V500, V500L、FR-A500, A500L、FR-F500, F500L (オプションボード:FR-A5NR)
三菱表示器GOT⇔三菱インバータ間ケーブル
D4CAB-EQ-A(3M) RS-485
  • インバータ側 圧着端子 ⇔ GOT側 バラ線
  • RS-485ケーブル
  • ケーブル長 : 3m (500mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-EQ-A(5M)」となります

●三菱表示器GOT⇔三菱インバータ間を接続 するためのケーブルです

  • RoHS対応
ダウンロード ケーブル結線図

接続先

接続形態

・1 : 1接続 ・1 : N接続 (計算機リンクオプションボード) GOT1台に対し三菱インバータ31台接続可能 ※ ※GT21、GT10はハードウェア・バージョンによって接続可能な三菱インバータの台数が異なります 詳細については三菱電機株式会社の「GOT接続マニュアル」をご参照ください

三菱表示器GOT
GT2104-RTBD, GT2104-PMBD, GT2104-PMBDS, GT2103-PMBD, GT2103-PMBDS GT1030, GT1020 (シーケンサ接続用RS-422ポート搭載)
三菱インバータ
FR-V500, V500L、FR-A500, A500L、FR-F500, F500L (オプションボード:FR-A5NR)
三菱インバータ・分配器間用ケーブル
D4CAB-EB-A(3M) RS-485
  • インバータ・分配器側 RJ-45 ⇔ 分配器側 RJ-45
  • RS-485ケーブル
  • PUコネクタ対応
  • ケーブル長 : 3m (300mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-EB-A(5M)」となります

●分配器⇔三菱インバータ・分配器間を接続するためのケーブルです

  • RoHS対応

接続先

接続形態

・1 : N接続 (分配器使用) GOT1台に対し三菱インバータ31台接続可能 ※ ※GT21、GT11、GT10はハードウェア・バージョンによって接続可能な三菱インバータの台数が異なります 詳細については三菱電機株式会社の「GOT接続マニュアル」をご参照ください

三菱インバータ
FR-A800、FR-F800、FR-A700、FR-F700P、FR-F700、FR-E700、FR-D700 FR-V500, V500L、FR-A500, A500L、FR-F500, F500L、FR-E500、FR-S500, S500E、FR-F500J
三菱インバータ間用ケーブル

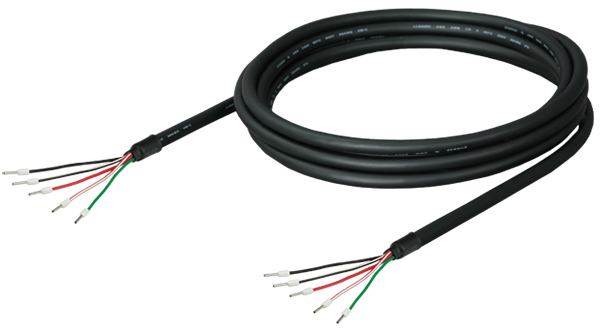

D4CAB-DW-A(3M) RS-485
  • インバータ側(両端) 棒圧着端子
  • RS-485ケーブル
  • ケーブル長 : 3m (100mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-DW-A(5M)」となります

●三菱インバータ間を接続するためのケーブルです

  • RoHS対応
ダウンロード ケーブル結線図

接続先

接続形態

・1 : N接続 (計算機リンクオプションボード) GOT1台に対し三菱インバータ31台接続可能 ※ ※GT21、GT11、GT10はハードウェア・バージョンによって接続可能な三菱インバータの台数が異なります 詳細については三菱電機株式会社の「GOT接続マニュアル」をご参照ください

三菱インバータ
FR-A800、FR-F800、FR-A700、FR-F700P、FR-F700 (内蔵RS-485端子台) FR-E700 (オプションボード:FR-E7TR)※ ※制御端子オプションとPUポートを同時に使用できません
三菱インバータ間用ケーブル
D4CAB-CM-A(3M) RS-485
  • インバータ側(両端) 圧着端子
  • RS-485ケーブル
  • ケーブル長 : 3m (500mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-CM-A(5M)」となります

●三菱インバータ間を接続するためのケーブルです

  • RoHS対応
ダウンロード ケーブル結線図

接続先

接続形態

・1 : N接続 (計算機リンクオプションボード) GOT1台に対し三菱インバータ31台接続可能 ※ ※GT21、GT11、GT10はハードウェア・バージョンによって接続可能な三菱インバータの台数が異なります 詳細については三菱電機株式会社の「GOT接続マニュアル」をご参照ください

三菱インバータ
FR-V500, V500L、FR-A500, A500L、FR-F500, F500L (オプションボード:FR-A5NR)
終端抵抗
D4CAB-EA-A
  • 終端抵抗 100Ω 1/2W
  • PUコネクタ対応
  • RoHS対応
