MELSEC-QCPU・QモーションコントローラCPU用
DQ-SU2　RS-232C USB

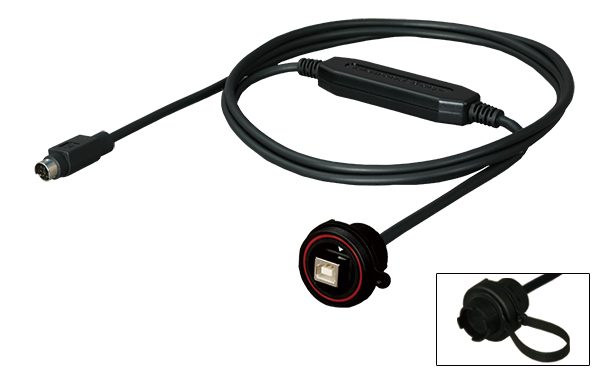

DQ-SU2
  • 盤内ケーブル
    • コネクタ形状 ：FA機器側　ミニDIN6P プラグ 　　　　　　　⇔　盤面側　USB B-Type レセプタクル
    • 製品全長 ： 2m
  • 付属USBケーブル
    • コネクタ形状 ：盤面側　USB B-Type ⇔　パソコン側　USB A-Type
    • ケーブル長 ： 3m
  • 在庫限り
  • 即日出荷
  • RoHS対応
  • Windows 11対応
  • Windows 10対応
  • Windows 8.1対応
  • Windows 8対応
  • Windows 7対応
  • 専用キャップ使用時IP68準拠
  • コンバータ
  • 外部電源不要
  • 通信速度〜115.2kbps

FA機器⇔パソコン間を接続する

FA機器 ケーブル形状 パソコン
MELSEC-Q/QnUCPU・QモーションCPU DQ-SU2 パソコン USB A-Type

注 ： CPUにミニDIN6Pポートが搭載されている機種に限ります

特長
  • RS-232C⇔USBコンバータケーブル
  • MELSEC-QCPU、QモーションコントローラCPU用
  • IP68 （専用キャップ使用時）
  • 外部電源不要
  • 通信速度 ： 〜115.2kbps
  • 対応OS ： Windows 11/10/8.1/8/7
  • この製品はドライバのインストールが必要です
  • USBケーブル（3m）1本付属
  • 専用キャップ（防塵防水用）付属
  • 製品全長（盤内ケーブル） ： 2m
パッケージ内容
DQ-SU2 1本
USBケーブル（3m） 1本
専用キャップ（防塵防水用） 1個
製品ご利用に関するご案内 1枚

仕様
対応OS Windows 11/10/8.1/8/7
USB I/F仕様 USB Specification Rev2.0 Full Speed準拠
コネクタ仕様 盤面側 USB B-Type レセプタクル
シリアル側 ミニDIN6P プラグ
USBケーブル USB A-Type⇔USB B-Type
電源 バスパワー（USBホストコントローラまたはハブから供給）
電圧 DC5V
消費電流（MAX） 50mA
通信速度 〜115.2kbps
使用周囲温度 0〜45℃
保存周囲温度 0〜60℃
使用周囲湿度 10〜80%RH　結露なきこと
保存周囲湿度 10〜80%RH　結露なきこと
保護構造 IP68準拠 ※1
ケーブル長 盤内ケーブル 製品全長　2m（USB側 ：0.25m/シリアル側：1.75m）
USBケーブル 3ｍ
外形寸法 W×D×H（MAX） コネクタ部USB側 15.5×53×8mm
コネクタ部 シリアル側 12×42×13mm
コンバータ部 23×82×13mm
質量 盤内ケーブル 125g
USBケーブル 150g

※1 ： 専用キャップ（防塵防水用）使用時

外形図

 USBコネクタ・キャップの外形図

直販価格 （税込）

DQ-SU224,860円
GOT1000/A900/F900用
DGOT-SU2　RS-232C USB
DGOT-SU2
  • 盤内ケーブル
    • コネクタ形状 ：FA機器側　D-SUB9P レセプタクル 　　　　　　　⇔　盤面側　USB B-Type レセプタクル
    • 製品全長 ： 2m
  • 付属USBケーブル
    • コネクタ形状 ：盤面側　USB B-Type 　　　　　　　⇔　パソコン側　USB A-Type
    • ケーブル長 ： 3m
  • 在庫限り
  • 即日出荷
  • RoHS対応
  • Windows 11対応
  • Windows 10対応
  • Windows 8.1対応
  • Windows 8対応
  • Windows 7対応
  • 専用キャップ使用時IP68準拠
  • コンバータ
  • 外部電源不要
  • 通信速度〜115.2kbps

FA機器⇔パソコン間を接続する

FA機器 ケーブル形状 パソコン
GT16 GT15 GT14 GT11 GT10 A900 F900 DGOT-SU2 パソコン USB A-Type

注 ：GOTにRS-232CのD-SUB9Pポートが搭載されている機種に限ります 　　 GOT2000には対応していません ※ ：GOT側のカバーはパネル穴を通してからお客様で組み立ててください

特長
  • RS-232C⇔USBコンバータケーブル
  • GOT1000/A900/F900用
  • IP68（専用キャップ使用時）
  • 外部電源不要
  • 通信速度 ： 〜115.2kbps
  • 対応OS ： Windows 11/10/8.1/8/7
  • この製品はドライバのインストールが必要です
  • USBケーブル（3m）1本付属
  • 専用キャップ（防塵防水用）付属
  • D-SUB9Pカバー（フード）付属 注）GOT側のカバーはパネル穴を通してからお客様で組み立ててください
  • 製品全長（盤内ケーブル） ： 2m
パッケージ内容
DGOT-SU2 1本
USBケーブル（3m） 1本
専用キャップ（防塵防水用） 1個
D-SUB9Pカバー（フード） 1組
製品ご利用に関するご案内 1枚

仕様
対応OS Windows 11/10/8.1/8/7
USB I/F仕様 USB Specification Rev2.0 Full Speed準拠
コネクタ仕様 盤面側 USB B-Type レセプタクル
シリアル側 D-SUB9P レセプタクル
USBケーブル USB A-Type⇔USB B-Type
電源 バスパワー（USBホストコントローラまたはハブから供給）
電圧 DC5V
消費電流（MAX） 50mA
通信速度 〜115.2kbps
使用周囲温度 0〜45℃
保存周囲温度 0〜60℃
使用周囲湿度 10〜80%RH　結露なきこと
保存周囲湿度 10〜80%RH　結露なきこと
保護構造 IP68準拠 ※1
ケーブル長 盤内ケーブル 製品全長　2m（USB側 ：0.25m/シリアル側：1.75m）
USBケーブル 3ｍ
外形寸法 W×D×H（MAX） コネクタ部USB側 15.5×53×8mm
コネクタ部 シリアル側 32.5×45×15mm
コンバータ部 23×82×13mm
質量 盤内ケーブル 125g
USBケーブル 150g

※1：専用キャップ（防塵防水用）使用時

外形図

 USBコネクタ・キャップの外形図

直販価格 （税込）

DGOT-SU224,860円
三菱インバータ FREQROL用
DINV-SU4　RS-485 USB
DINV-SU4
  • 盤内ケーブル
    • コネクタ形状 ：FA機器側　RJ-45 ⇔　盤面側　USB B-Type レセプタクル
    • 製品全長 ： 2m
  • 付属USBケーブル
    • コネクタ形状 ：盤面側　USB B-Type ⇔　パソコン側　USB A-Type
    • ケーブル長 ： 3m
  • 在庫限り
  • 即日出荷
  • RoHS対応
  • Windows 11対応
  • Windows 10対応
  • Windows 8.1対応
  • Windows 8対応
  • Windows 7対応
  • 専用キャップ使用時IP68準拠
  • コンバータ
  • 外部電源不要
  • 通信速度〜115.2kbps

FA機器⇔パソコン間を接続する

FA機器 ケーブル形状 パソコン
インバータ FREQROL DINV-SU4 パソコン USB A-Type

注 ： 三菱インバータにPUコネクタ（RJ-45）が搭載されている機種に限ります

特長
  • RS-485⇔USBコンバータケーブル
  • 三菱インバータFREQROL用
  • PUコネクタ対応
  • IP68（専用キャップ使用時）
  • 外部電源不要
  • 通信速度 ： 〜115.2kbps
  • 対応OS ： Windows 11/10/8.1/8/7
  • この製品はドライバのインストールが必要です
  • USBケーブル（3m）1本付属
  • 専用キャップ（防塵防水用）付属
  • 製品全長（盤内ケーブル） ： 2m
パッケージ内容
DINV-SU4 1本
USBケーブル（3m） 1本
専用キャップ（防塵防水用） 1個
製品ご利用に関するご案内 1枚

仕様
対応OS Windows 11/10/8.1/8/7
USB I/F仕様 USB Specification Rev2.0 Full Speed準拠
コネクタ仕様 盤面側 USB B-Type レセプタクル
シリアル側 RJ-45
USBケーブル USB A-Type⇔USB B-Type
電源 バスパワー（USBホストコントローラまたはハブから供給）
電圧 DC5V
消費電流（MAX） 100mA
通信速度 〜115.2kbps
使用周囲温度 0〜45℃
保存周囲温度 0〜60℃
使用周囲湿度 10〜80%RH　結露なきこと
保存周囲湿度 10〜80%RH　結露なきこと
保護構造 IP68準拠 ※1
ケーブル長 盤内ケーブル 製品全長　2m（USB側 ：0.25m/シリアル側：1.75m）
USBケーブル 3ｍ
外形寸法 W×D×H（MAX） コネクタ部USB側 15.5×53×8mm
コネクタ部 シリアル側 12×43×13mm
コンバータ部 23×82×13mm
質量 盤内ケーブル 110g
USBケーブル 150g

※1：専用キャップ（防塵防水用）使用時

外形図

 USBコネクタ・キャップの外形図

直販価格 （税込）

DINV-SU429,150円
USBケーブル

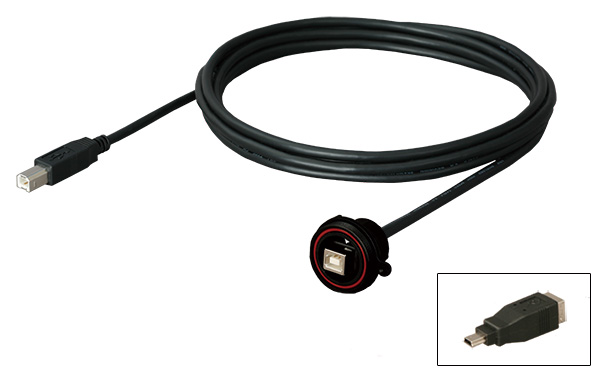

DUSBB　USB
DUSBB
  • 盤内ケーブル
    • コネクタ形状 ：FA機器側　USB B-Type 　　　　　　　⇔　盤面側　USB B-Type レセプタクル
    • 製品全長 ： 2m
  • 付属USBケーブル
    • コネクタ形状 ：盤面側　USB B-Type 　　　　　　　⇔　パソコン側　USB A-Type
    • ケーブル長 ： 3m
    生産終了品
  • 即日出荷
  • RoHS対応
  • 専用キャップ使用時IP68準拠
  • USBケーブル

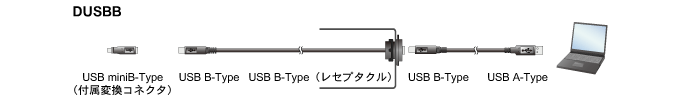

接続形態

DUSBB

対応FA機器

USB B-TypeまたはUSB miniB-Typeポート搭載機器と接続可能

※ USBケーブルを使用する場合は、FA機器の専用ドライバが必要です 詳細についてはFA機器メーカーにお問い合わせください

特長
  • USBケーブル⇒DIFC-U4と組合せ可能です
  • IP68 （専用キャップ使用時）
  • USBケーブル（3m）1本付属
  • USB B-Type→USB miniB-Type変換コネクタ付属
  • 専用キャップ（防塵防水用）付属
  • 製品全長（盤内ケーブル） ： 2m
パッケージ内容
DUSBB 1本
USBケーブル（3m） 1本
USB B-Type→USB miniB-Type変換コネクタ 1個
専用キャップ（防塵防水用） 1個

外形図

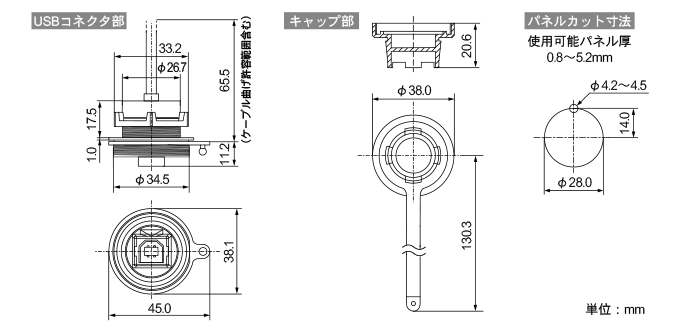

 USBコネクタ・キャップの外形図

直販価格 （税込）

DUSBB6,688円
防塵防水仕様専用 嵌合ケーブル
DUSAB　USB

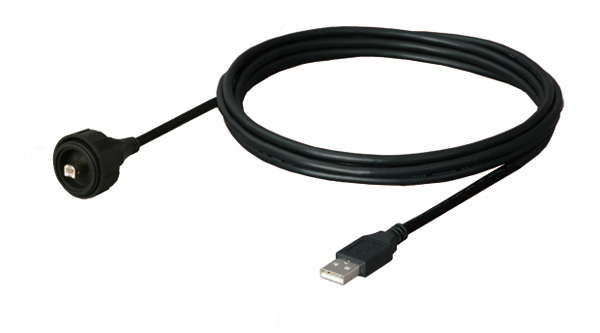

DUSAB
  • コネクタ形状 ：盤面側　USB B-Type 　　　　　　　⇔　パソコン側　USB A-Type レセプタクル
  • 製品全長 ： 3m
  • 在庫限り
  • 即日出荷
  • RoHS対応
  • 嵌合時IP68準拠
  • USBケーブル

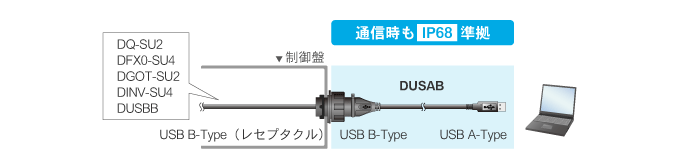

接続形態

通信時もIP68準拠
特長
  • 盤面側コネクタとの嵌合ケーブル
  • IP68 （嵌合時）
  • 「DQ-SU2」、「DFX0-SU4」、「DGOT-SU2」、「DINV-SU4」、「DUSBB」との組み合わせのみご使用可能です
  • 製品全長 ： 3m

直販価格 （税込）

DUSAB7,535円
RJ-45ソケット

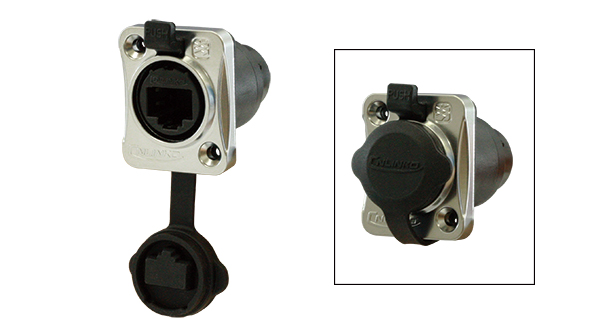

DESF1　有線LAN
DESF1
  • コネクタ形状 ： RJ-45 レセプタクル　⇔　RJ-45 レセプタクル
  • プッシュプルロック方式で簡単装着、脱着可能
  • 別売の防塵防水パネル取り付けRJ-45プラグ DESM1の使用で、ケーブル接続時でもIP65の防塵防水性能を維持
  • 即日出荷
  • RoHS対応
  • 専用キャップ使用時IP65準拠
ダウンロード マニュアル 外形図（PDF/CAD）
パッケージ内容
DESF1 （保護キャップ付き） 1本
取り付け用ネジ 2本
取り付け用ナット 2個
取り付け用ワッシャー 2個

※ LANケーブルは付属していません

仕様
コネクタ RJ-45 レセプタクル⇔RJ-45 レセプタクル
使用温度 -20〜70℃
保存温度 -30〜80℃
使用湿度 5〜90%RH　結露なきこと
保存湿度 5〜90%RH　結露なきこと
保護構造 IP65準拠 ※1

※1：保護キャップ（防塵防水用）使用時

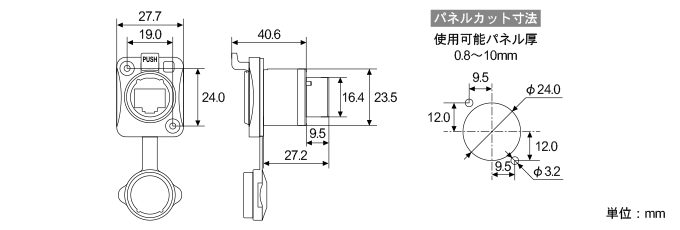

外形図

 RJ-45コネクタ：27.7×50.1×24.0mm

直販価格 （税込）

DESF12,277円
DESF1専用 RJ-45プラグ
DESM1　有線LAN
DESM1
  • コネクタ形状 ： RJ-45 プラグ
  • DESF1専用防塵防水RJ-45プラグ
  • ケーブル接続時でもIP65の防塵防水性能を維持
  • 組み立て簡単
  • プッシュプルロック方式で簡単装着、脱着可能
  • 即日出荷
  • RoHS対応
  • 専用キャップ使用時IP65準拠
ダウンロード マニュアル 外形図（PDF/CAD）

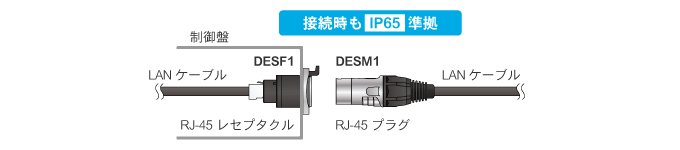

接続形態

DESF1とDEFM1を接続　IP65の防塵防水仕様を保持

※ LANケーブルは付属していません

LANケーブルにDESM1を加工した製品をご用意しております

仕様
コネクタ RJ-45 プラグ
対応LANケーブル直径 φ5.5〜7mm
使用温度 -20〜70℃
保存温度 -30〜80℃
使用湿度 5〜90%RH　結露なきこと
保存湿度 5〜90%RH　結露なきこと
保護構造 IP65準拠 ※1

※1：DESF1と接続時

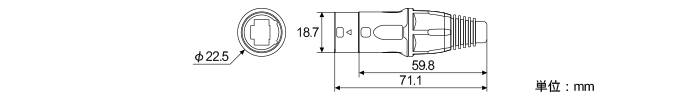

外形図

 RJ-45コネクタ：φ22.5×71.1mm

直販価格 （税込）

DESM12,783円
防塵防水コネクタ加工LAN用ケーブル
DESM1W-□-6（**M）　有線LAN CAT6 両端加工
DESM1W-□-5E（**M）　有線LAN CAT5e 両端加工
DESM1-□-6（**M）　有線LAN CAT6 片端加工
DESM1-□-5E（**M）　有線LAN CAT5e 片端加工

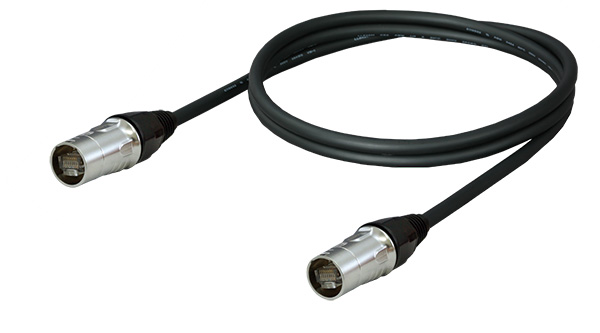

DESM1W-□-□

DESM1W-□-□（**M）　両端加工

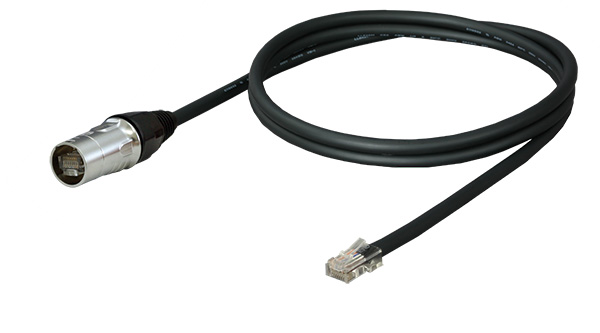

DESM1-□-□

DESM1-□-□（**M）　片端加工

  • コネクタ形状 ： RJ-45 ⇔ RJ-45
  • ケーブルの両端に DESF1専用防塵防水RJ-45プラグDESM1を加工
  • IP65の防塵防水性能
  • プッシュプルロック方式で簡単装着、脱着可能
  • 標準ケーブル長 ： 1m、5m、10m、20m、30m （30mまでオーダー製作可能です） ※カテゴリ6、ストレートケーブル、長さ5mの場合、「DESM1W-N-6（5M）」となります ※カテゴリ5e、クロスケーブル、長さ5mの場合、「DESM1W-O-5E（5M）」となります
  • 片端にDESM1を加工した型式： DESM1-□-6（**M）、DESM1-□-5E（**M）
  • 即日出荷
  • RoHS対応
  • 専用キャップ使用時IP65準拠

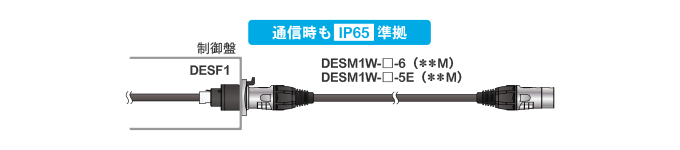

接続形態

DESM1WとDESF1を接続　通信時もIP65準拠

※ 片端のみ加工したケーブルもご用意しております

直販価格（税込）

カテゴリ6 DESM1W-□-6（1M）6,776円
DESM1W-□-6（5M）7,348円
DESM1W-□-6（10M）8,063円
DESM1W-□-6（20M）9,493円
DESM1W-□-6（30M）10,923円
カテゴリ5e DESM1W-□-5E（1M）6,534円
DESM1W-□-5E（5M）7,062円
DESM1W-□-5E（10M）7,722円
DESM1W-□-5E（20M）9,042円
DESM1W-□-5E（30M）10,362円
※ ストレートケーブルの場合は、DESM1W-N-6（1M）となります クロスケーブルの場合は、DESM1W-O-6（1M）となります
片端のみ加工品価格
カテゴリ6 DESM1-□-6（1M）3,993円
DESM1-□-6（5M）4,565円
DESM1-□-6（10M）5,280円
DESM1-□-6（20M）6,710円
DESM1-□-6（30M）8,140円
カテゴリ5e DESM1-□-5E（1M）3,751円
DESM1-□-5E（5M）4,279円
DESM1-□-5E（10M）4,939円
DESM1-□-5E（20M）6,259円
DESM1-□-5E（30M）7,579円
※ ストレートケーブルの場合は、DESM1-N-6（1M）となります クロスケーブルの場合は、DESM1-O-6（1M）となります
MELSEC-FXCPU（ミニDIN8P）用
DFX0-SU4　RS-422 USB
DFX0-SU4
  • 盤内ケーブル
    • コネクタ形状 ：FA機器側　ミニDIN8P プラグ 　　　　　　　⇔　盤面側　USB B-Type レセプタクル
    • 製品全長 ： 2m
  • 付属USBケーブル
    • コネクタ形状 ：盤面側　USB B-Type 　　　　　　　⇔　パソコン側　USB A-Type
    • ケーブル長 ： 3m
  • 生産終了
  • 即日出荷
  • RoHS対応
  • Windows 11対応
  • Windows 10対応
  • Windows 8.1対応
  • Windows 8対応
  • Windows 7対応
  • 専用キャップ使用時IP68準拠
  • コンバータ
  • 外部電源不要
  • 通信速度〜115.2kbps
FA機器 ケーブル形状 パソコン
MELSEC-FXCPU（ミニDIN8P） DFX0-SU4 パソコン USB A-Type
特長
  • RS-422⇔USBコンバータケーブル
  • MELSEC-FXCPU（ミニDIN8P）用
  • IP68（専用キャップ使用時）
  • 外部電源不要
  • 通信速度 ： 〜115.2kbps
  • 対応OS ： Windows 11/10/8.1/8/7
  • この製品はドライバのインストールが必要です
  • USBケーブル（3m）1本付属
  • 専用キャップ（防塵防水用）付属
  • 製品全長（盤内ケーブル） ： 2m
パッケージ内容
DFX0-SU4 1本
USBケーブル（3m） 1本
専用キャップ（防塵防水用） 1個
製品ご利用に関するご案内 1枚

仕様
対応OS Windows 11/10/8.1/8/7
USB I/F仕様 USB Specification Rev2.0 Full Speed準拠
コネクタ仕様 盤面側 USB B-Type レセプタクル
シリアル側 ミニDIN8P プラグ
USBケーブル USB A-Type⇔USB B-Type
電源 バスパワー（USBホストコントローラまたはハブから供給）
電圧 DC5V
消費電流（MAX） 100mA
通信速度 〜115.2kbps
使用周囲温度 0〜45℃
保存周囲温度 0〜60℃
使用周囲湿度 10〜80%RH　結露なきこと
保存周囲湿度 10〜80%RH　結露なきこと
保護構造 IP68準拠 ※1
ケーブル長 盤内ケーブル 製品全長　2m（USB側 ：0.25m/シリアル側：1.75m）
USBケーブル 3ｍ
外形寸法 W×D×H（MAX） コネクタ部USB側 15.5×53×8mm
コネクタ部 シリアル側 12×42.5×12mm
コンバータ部 23×82×13mm
質量 盤内ケーブル 100g
USBケーブル 150g

※1 ： 専用キャップ（防塵防水用）使用時

外形図

 USBコネクタ・キャップの外形図

直販価格 （税込）

DFX0-SU425,300円
