三菱インバータ用 RS-485分配器

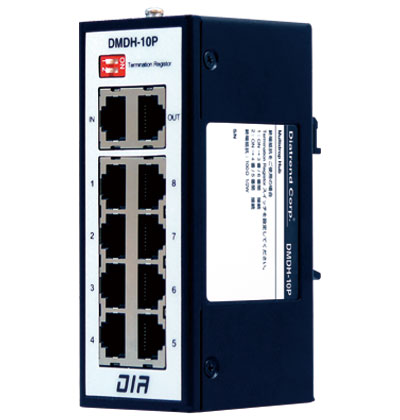

DMDH-10P 10ポート

複数のインバータを一括管理できる!耐環境性・耐久性に優れたRS-485分配器

DMDH-10Pを使用し、シーケンサやGOTとインバータをマルチドロップ接続することで、 インバータの始動指令や周波数指令を一括で行うことができます。 また、運転モニタや機械診断、アラーム表示等の一括確認が可能になります。

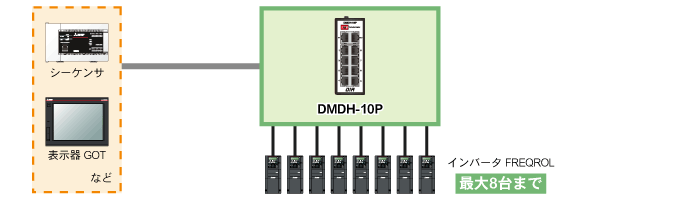

三菱製インバータ等RS-485機器と最大8台までマルチドロップ接続

RS-485機器と最大8台までマルチドロップ接続

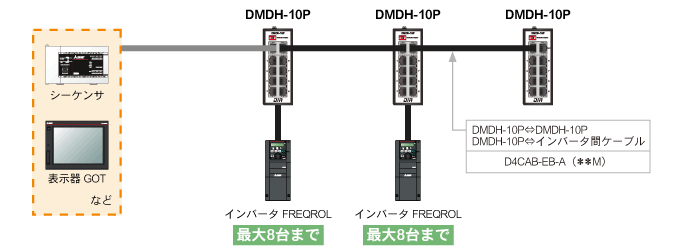

複数台でご使用の場合

OUTポートを次のINポートにつなぐことにより接続台数を増やすこともできます。
複数台をご使用の場合、最終台の終端抵抗をONにしてください。
(下記接続例の場合は、3台目の終端抵抗をONにしてください)


RS-485機器と最大8台までマルチドロップ接続

耐環境性・耐久性

動作温度-25℃〜70℃に対応しており温度差の大きい工場等で使用できます。

DEH-GTX5C 動作温度-25℃〜70℃ 筐体IP40スチール

DINレール取り付け可能

取り付けが容易なDINレール取り付けに対応しています。
(DINレール取り付けマウントは製品出荷時に取り付けられています)

仕様

ポート数 10ポート
コネクタ仕様 RJ-45
ケース材質 IP40 スチール
動作温度 -25〜70℃
保存温度 -40〜85℃
動作湿度 5〜95%RH 結露なきこと
保存湿度 5〜95%RH 結露なきこと
本体重量 300g(※1)

※1 DINレール取り付けマウントを含みます

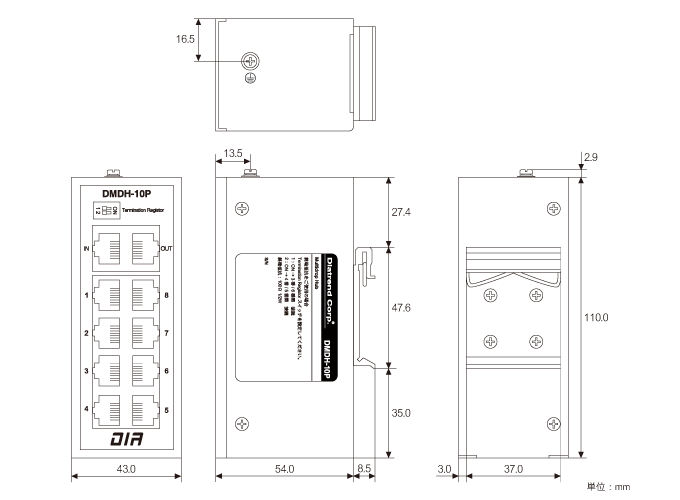

外形図

DMDH-10P 43.0×62.5×112.9mm(W×D×H)
パッケージ内容
DMDH-10P 1台
ユーザーズマニュアル 1枚
