ダイヤトレンド株式会社

ユーザーズマニュアル

PoEスプリッターDESP-GAT3

DESP-GAT3

この度は「 DESP-GAT3 」をお買い上げいただきまことにありがとうございます。本製品を正しく安全にご使用いただくため、ご使用の前に本書をよくお読みください。本書は「 DESP-GAT3 」のユーザーズマニュアルです。

安全に関するご注意

お使いになる人や他の人への危害・財産への損害を未然に防止するため、必ずお守りいただくことを次のように説明しています。ご使用の際は必ずお守りください。

お守りいただく内容の種類を次の絵表示で区分し説明しています。
  • 注意喚起このような絵表示は、気をつけていただきたい「注意喚起」の内容です。
  • 禁止このような絵表示は、してはいけない「禁止」の内容です。
  • 強制このような絵表示は、必ず実行していただく「強制」の内容です。

危険

この表示の欄は「死亡または重傷等を負う危険が切迫して生じることが想定される」内容です。

注意喚起コネクタの金属部分が電源ライン等に触れない
ご使用時のみに限らず移動時にも外部の電源端子等に金属部分が接触しないようにしてください。
禁止コネクタ等のピン間を針金等の金属で接続しない
発熱・発火・破裂のおそれがあります。
禁止分解、改造、直接半田付けしない
発熱・発火・破裂のおそれがあります。

警告

この表示の欄は「死亡または重傷等を負う可能性が想定される」内容です。

強制コネクタ部のピン間をときどきからぶきする
金属部にゴミやチリがたまると吸湿しやすくなり、ショートして、発火の原因になります。
禁止本体に水等をかけたり、濡れた手でコネクタ部に触れたりしない
感電のおそれがあります。

注意

この表示の欄は「傷害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。

禁止強い衝撃を与えない
本製品は精密電子機器ですので故障の原因になります。
強制ケーブルの抜き差しはコネクタ部をもって行う
ケーブルのコードを引っ張ると断線や接触不良を起こし発火の原因となるときがあります。
強制ケーブルが傷んだら使用をやめる
発火や感電の原因になります。コードが傷んだ場合はお買い上げ販売店または弊社に修理を依頼してください。
禁止ケーブルに重い物を載せたり無理に曲げたり引っ張ったりしない
発火の原因になります。
強制煙が出たり、変なにおいがするときは電源を抜く
火災の原因になります。お買い上げ販売店または弊社に修理を依頼してください。
禁止コネクタは無理に押し込まない
各コネクタは正しい向き、正しい角度で差し込まないと本体やコネクタが傷みます。
禁止通信中にケーブルを抜き差ししない
エラー等が発生し機械の誤作動につながるおそれがあります。

概要

本書は「 DESP-GAT3 」の対応機種、仕様、使用方法を記載したものです。対応機種をご確認の上、正しくご使用くださいますようお願いいたします。
また、記載されていない機種につきましては、弊社サポート係までご確認ください。

特長
  • PoE非対応機器がPoE環境で動作可能
  • 省スペース設計
  • 出力電圧：5V、12V、24V（スイッチにより切り替え）
  • IEEE802.3af/3at 準拠
  • 最大消費電力 24W電力供給が可能（@25℃）
パッケージの中身を確認する
  • DESP-GAT31台
  • 壁掛け取り付けキット1セット

万一不足がございましたら、お買い上げ販売店または弊社までご連絡ください。
シリアルNo.は側面ラベルに記載しております。

仕様

項目 DESP-GAT3
ネットワーク IEEE802.3af、IEEE802.3at
伝送速度（MAX） 1000Mbps
電源 PoE受電（IEEE802.3af/at）
出力電圧 IEEE802.3at：DC5V（4A）、DC12V（2A）、DC24V（1A）
IEEE802.3af：DC5V（2A）、DC12V（1A）、DC24V（0.5A）
DCジャック（外径×内径） φ5.5mm×φ2.1mm　極性：センタープラス
LED表示 PoE In・DC Out（緑）
ケース材質 アルミニウム
動作温度 -15~55℃
保存温度 -25~70℃
動作湿度 0~90％ RH、結露なきこと
保存湿度 0~90％ RH、結露なきこと
重量 本体 165g
壁掛け取り付けキット 21g

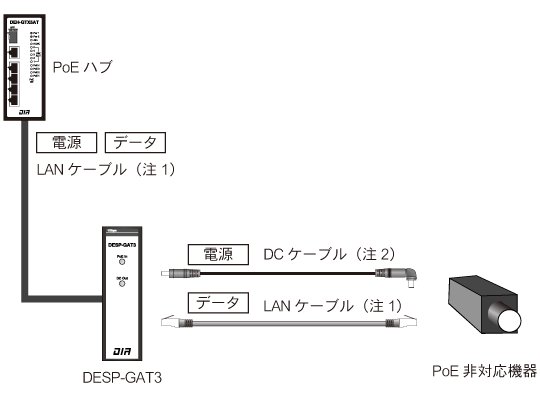

接続例

PoEハブとPoE非対応機器を接続
  1. 注1：LAN ケーブルについて
    • カテゴリ5e 以上
    • ストレートケーブルまたはクロスケーブル
    • ケーブル長：総延長100m（電源・データ部分 + データ部分）
  2. 注2：DC ケーブルはお客様にてご用意ください。
    • DCジャック（外径×内径）：φ5.5mm×φ2.1mm
      極性：センタープラス

    接続手順

    1. 接続するPoE非対応機器にあったDCケーブルをご用意ください。
    2. 「DC Out」にDCケーブル、「Ethernet」にLANケーブルを接続してください。
      DCジャック（外径×内径）：φ5.5mm×φ2.1mm　極性：センタープラス
    3. 接続するPoE 非対応機器に合わせ、電圧切り替えスイッチを変更してください。（注1）
    4. PSE機器に接続されたLANケーブルとDESP-GAT3 を接続します。
      「PoE In」にLANケーブルを接続してください。
    5. 電圧設定値を再度確認してください。
    6. DESP-GAT3とPoE非対応機器間を接続します。
      PoE非対応機器にDCケーブルとLANケーブルを接続してください。

    注1：DESP-GAT3へのPoE電源供給を切ってから、出力電圧の切り換えを行ってください。故障の原因となります。

    使用について

    1.取り扱い上の注意事項
    1. 製品に無理な力をかけないでください。
    2. 接続方向を間違わないでください。
    3. コネクタの金属部分を電源等に接触させないでください。
    4. 落下させたり強い衝撃を与えないようにしてください。
    5. 製品を絶対に分解しないでください。故障の原因となります。
    6. 通信中にケーブルを絶対に抜き差ししないでください。機械の誤動作につながるおそれがあります。
    2.使用環境
    PoE スプリッターをご使用の際は、次のような環境を避けてお使いください。
    1. 周囲温度が-15~55℃の範囲を超える場所。
    2. 周囲湿度が0~90％RH（結露なきこと）の範囲を超える場所。
    3. 腐食性ガス、可燃性ガスのある場所。
    4. 塵埃、鉄粉等導電性のある粉末、オイルミスト、塩分、有機溶剤が多い場所。
    5. 直射日光が当たる場所。
    6. 強電界、強磁界の発生する場所。
    7. 本体に直接振動や衝撃が伝わるような場所。

LED表示

DESP-GAT3のPoE InのLEDはPSE機器からPoE給電されると、点灯します。
DC OutのLEDはDC Out出力時に、点灯します。

LED 色 内容
PoE In 緑 PoE電源入力中
OFF PoE電源未入力または電源エラー
DC Out 緑 DC Out出力中
OFF PoE電源未入力または電源出力エラー

取り付け

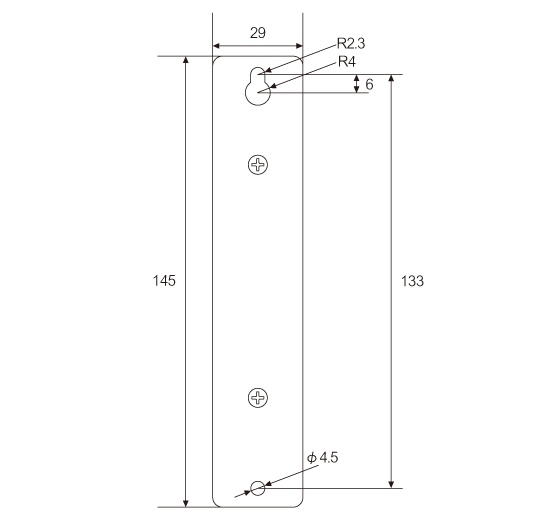

・壁掛け取り付け

壁掛け取り付けキットが同梱されています。
下記の図のように、DESP-GAT3と取り付けキットを同梱されている計2つのネジで本体背面に取り付けてください。
壁に取り付けるためのネジはお客様にてご用意ください。

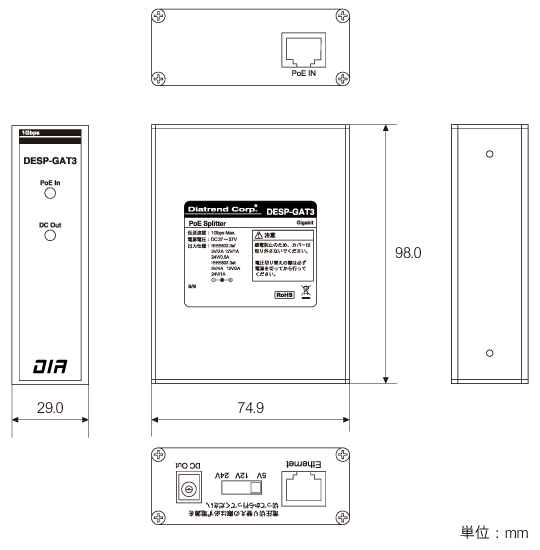

外形図

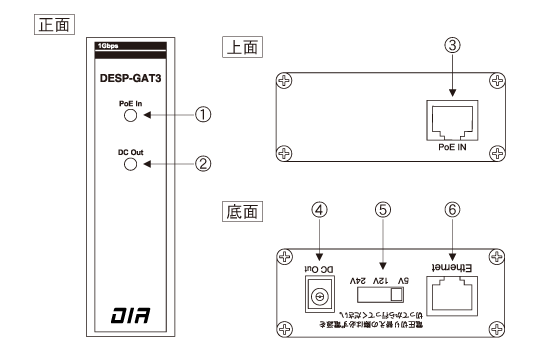

各部名称

  1. PoE電源入力状態表示用LED
  2. DC Out出力状態表示用LED
  3. PoE電源 + データ入力ポート　RJ-45（レセプタクル）
  4. DC Out出力DCジャック
  5. DC Out出力電圧切り替えスイッチ（5V 12V 24V）
  6. データ出力ポート　RJ-45（レセプタクル）

none

アフターサービスについて

アフターサービス
お客様の正常なご使用状態で万一故障した場合には、保証規定の内容に基づき修理致します。修理の際は、お買い上げ販売店または直接弊社にご依頼ください。
保証規定
  1. 保証期間は弊社から出荷して12ヶ月とします。
  2. 保証期間内に正常なご使用状態で万一故障した場合には、無償で修理致します。
  3. 保証期間内でも次のような場合には有償修理となります。
    1. 取り扱い上の誤りによる故障及び損傷
    2. お買い上げ後の輸送、移動、落下等による故障及び損傷
    3. 火災、地震、水害、落雷、その他天災地変、公害や異常電圧等による故障及び損傷
  4. 次のような場合、有償でも修理できない時があります。
    1. 内部基板が焼損して、修理価格が高額になる場合
    2. 不当な改造や修理による故障及び損傷
    3. このマニュアルに記載されていない機器に使用された場合
    4. このマニュアルに記載されていない方法で使用された場合
  5. 弊社はいかなる場合もお客様の逸失利益、特別な事情から生じた損害及び第三者からお客様に対してなされた損害賠償請求に基づく損害について一切責任を負いません。
  6. 本保証内容は、日本国内においてのみ有効です。
    本製品（ソフトウェアを含む）は日本国内仕様であり、弊社では海外での保守サービス及び技術サポートは行っておりません。海外への持ち出しに関しましてはお客様の責任において法令に従い実施されるものと致します。
    本製品は外国為替及び外国貿易法の「リスト規制品」に該当しません。日本国外への持ち出しの際も、国連武器禁輸国・地域（輸出令別表第３の２の地域）を除き、輸出許可申請は必要ありません。
    本製品はキャッチオール規制の対象である輸出貿易管理令別表第1の16項に該当します。キャッチオール規制で定められている要件に該当する場合は輸出許可が必要です。
