汎用イーサネット対応 光ファイバーケーブル
光ファイバーの種類
| 広帯域低損失 シングルモード （CSM(OS2)） | 1383nm波長帯の損失を低減することで、広帯域（1260nm～1625nm）での低損失を実現する光ファイバです。汎用SMの上位互換となり既存システムへも使用できます。 |
|---|---|
| シングルモード （SMF） | コア径が小さく1310nmでの伝送特性に優れています。伝送損失が小さいため、安定した通信が可能で、1km以上の長距離通信に適しています。 |
| マルチモード （MMF） | コア径50μm、クラッド径125μmのGI型光ファイバーです。シングルモードに比べて伝送損失は大きいですが、対応ネットワーク機器が安価で、1km以下の中距離通信に適しています。 |
| マルチモード OM3準拠 | 10ギガビット高速通信に使用可能なコア径50μm、クラッド径125μmのGI型光ファイバーです。OM3仕様に準拠しており、10ギガビットイーサネット通信（10GBASE-SR）で最大300mまで通信可能です。 |
- 広帯域低損失シングルモード
- シングルモード
- マルチモード
- マルチモード（OM3準拠）
- 汎用イーサネット対応 光ファイバーケーブル （広帯域低損失シングルモード）
- DFC-CSM(OS2)□-CP□1（**M） 盤内用
DFC-CSM(OS2)LCULCU-CP11（**M）
LCCU-CP21.jpg "DFC-CSM(OS2)LCCULCCU-CP21（**M）")
DFC-CSM(OS2)LCCULCCU-CP21（**M）
- 広帯域低損失シングルモードOS2
- 盤内用
- コネクタ：LCU、LCCU、SCU、FCU、なしの5種類から選択
- 光コード数：1、2
- 光ファイバー芯数：1
- 標準ケーブル長：1m、2m、3m、5m、10m、15m、20m ※コネクタ：両端LCCU、光コード数：2、ケーブル長：3mの場合、「DFC-CSM(OS2)LCCULCCU-CP21（3M）」となります
- 参考納期：下記リストに「即日」記載のある物は即日 その他についてはお問合せください

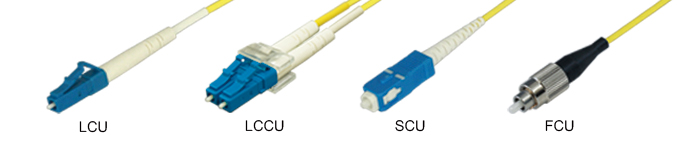

コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| LCU⇔LCU | DFC-CSM(OS2)LCULCU-CP11（**M）
|
1 | 1 |
| LCU⇔SCU | DFC-CSM(OS2)LCUSCU-CP11（**M） | ||
| LCU⇔FCU | DFC-CSM(OS2)LCUFCU-CP11（**M） | ||
| LCU⇔なし | DFC-CSM(OS2)LCUN-CP11（**M） | ||
| LCCU⇔LCCU | DFC-CSM(OS2)LCCULCCU-CP21（**M）
|
2 | |
| LCCU⇔SCU | DFC-CSM(OS2)LCCUSCU-CP21（**M） | ||
| LCCU⇔FCU | DFC-CSM(OS2)LCCUFCU-CP21（**M） | ||
| LCCU⇔なし | DFC-CSM(OS2)LCCUN-CP21（**M） | ||
| SCU⇔SCU | DFC-CSM(OS2)SCUSCU-CP□1（**M）
|
1、2 | |
| FCU⇔FCU | DFC-CSM(OS2)FCUFCU-CP□1（**M） | ||
| SCU⇔FCU | DFC-CSM(OS2)SCUFCU-CP□1（**M） | ||
| SCU⇔なし | DFC-CSM(OS2)SCUN-CP□1（**M） | ||
| FCU⇔なし | DFC-CSM(OS2)FCUN-CP□1（**M） | ||
| なし⇔なし | DFC-CSM(OS2)NN-CP□1（**M） |
構造図
仕様
| 光コード数 | 1 | 2 | ||
|---|---|---|---|---|
| 光ファイバ芯数 | 1 | |||
| コネクタ | LCU、SCU、FCU、なし | LCCU、SCU、FCU、なし | ||
| 光コード仕様 | コア （モードフィールド径） | 材質 | 石英ガラス | |
| 外径 | 8.8±0.4μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±0.7μm | |||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||
| 外径 | 約0.25mm | |||
| 被覆 | 材質 | LSZH | ||
| 外径 | 0.85±0.05mm | |||
| 抗張力繊維 | 材質 | アラミド繊維 | ||
| 外被 | 材質 | 難燃PVC（黄） | ||
| 外径 | 約1.8mm | 約2.0mm×2 | ||
|
許容張力 注 |
非固定時 | 200N | 300N | |
| 固定時 | 80N | 120N | ||
|
許容曲げ半径 注 |
非固定時 | 40mm | ||
| 固定時 | 20mm | |||
|
許容側圧 注 |
非固定時 | 1000N/100mm | ||
| 固定時 | 100N/100mm | |||
| 使用温度範囲 ※1 | -20～70℃ | |||
| 伝送損失 ※2 | ≦0.35dB/km：（λ=1.31μm） ≦0.21dB/km：（λ=1.55μm） | |||
| 標準ケーブル長 | 1m、2m、3m、5m、10m、15m、20m | |||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「λ（ラムダ）：測定用光源の中心発光波長」
- 汎用イーサネット対応 光ファイバーケーブル （広帯域低損失シングルモード）
- DFC-CSM(OS2)□-RMT21（**M） 屋内（補強）
LCCU-RMT21.jpg "DFC-CSM(OS2)LCCULCCU-RMT21（**M）")
DFC-CSM(OS2)LCCULCCU-RMT21（**M）
- 広帯域低損失シングルモードOS2
- 屋内用(補強)
- コネクタ：LCCU、SCU、FCU、なしの4種類から選択
- 光コード数：2
- 光ファイバー芯数：1
- 標準ケーブル長：1m、2m、3m、5m、10m、15m、20m ※コネクタ：両端LCCU、光コード数：2、ケーブル長：3mの場合、「DFC-CSM(OS2)LCCULCCU-RMT21（3M）」となります
- 参考納期：下記リストに「即日」記載のある物は即日 その他についてはお問合せください

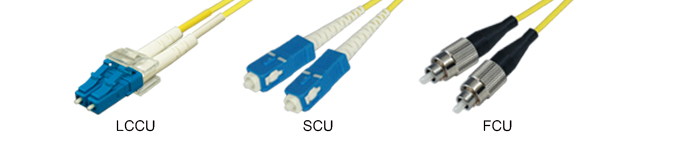

コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| LCCU⇔LCCU | DFC-CSM(OS2)LCCULCCU-RMT21（**M） ※
|
2 | 1 |
| LCCU⇔SCU | DFC-CSM(OS2)LCCUSCU-RMT21（**M） | ||
| LCCU⇔FCU | DFC-CSM(OS2)LCCUFCU-RMT21（**M） | ||
| LCCU⇔なし | DFC-CSM(OS2)LCCUN-RMT21（**M） | ||
| SCU⇔SCU | DFC-CSM(OS2)SCUSCU-RMT21（**M） ※
|
||
| FCU⇔FCU | DFC-CSM(OS2)FCUFCU-RMT21（**M） | ||
| SCU⇔FCU | DFC-CSM(OS2)SCUFCU-RMT21（**M） | ||
| SCU⇔なし | DFC-CSM(OS2)SCUN-RMT21（**M） | ||
| FCU⇔なし | DFC-CSM(OS2)FCUN-RMT21（**M） | ||
| なし⇔なし | DFC-CSM(OS2)NN-RMT21（**M） |
構造図
仕様
| 光コード数 | 2 | |||
|---|---|---|---|---|
| 光ファイバ芯数 | 1 | |||
| コネクタ | LCCU、SCU、FCU、なし | |||
| 光コード仕様 | コア （モードフィールド径） | 材質 | 石英ガラス | |
| 外径 | 8.8±0.4μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±0.7μm | |||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||
| 外径 | 約0.25mm | |||
| 被覆 | 材質 | PVC | ||
| 外径 | 0.85±0.05mm | |||
| 抗張力繊維 | 材質 | アラミド繊維 | ||
| 外被 | 材質 | LSZH（黄） | ||
| 外径 | 約1.8mm | |||
| 光ケーブル仕様 | テンションメンバ | 抗張力体 | 材質 | アラミド繊維 |
| 外径 | - | |||
| 被覆 | 材質 | LSZH | ||
| 外径 | 約2.0mm | |||
| シース | 材質 | 難燃PVC（黄） | ||
| 仕上がり外径 | 約7.0mm | |||
|
許容張力 注 |
非固定時 | 300N | ||
| 固定時 | 150N | |||
|
許容曲げ半径 注 |
非固定時 | 140mm | ||
| 固定時 | 70mm | |||
|
許容側圧 注 |
非固定時 | 1000N/100mm | ||
| 固定時 | 200N/100mm | |||
| 使用温度範囲 ※1 | -20～70℃ | |||
| 伝送損失 ※2 | ≦0.35dB/km：（λ=1.31μm） ≦0.21dB/km：（λ=1.55μm） | |||
| 標準ケーブル長 | 1m、2m、3m、5m、10m、15m、20m | |||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「λ（ラムダ）：測定用光源の中心発光波長」
- 汎用イーサネット対応 光ファイバーケーブル （広帯域低損失シングルモード）
- DFC-CSM(OS2)□-FDT□1（**M） 屋外用（補強） 発売予定！！
- 広帯域低損失シングルモードOS2
- 屋外用(補強)
- コネクタ：LCCU、SCU、FCU、なしの4種類から選択
- 光コード数：2、4、6、8 DFC-CSM(OS2)□-FDT21（**M）・・・2本 DFC-CSM(OS2)□-FDT41（**M）・・・4本 DFC-CSM(OS2)□-FDT61（**M）・・・6本 DFC-CSM(OS2)□-FDT81（**M）・・・8本
- 光ファイバー芯数：1
- 2000mまで製作可能です ※コネクタ：両端LCCU、光コード数：2、ケーブル長：5mの場合、「DFC-CSM(OS2)LCCULCCU-FDT21（5M）」となります
- 納期についてはお問い合わせください
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| LCCU⇔LCCU | DFC-CSM(OS2)LCCULCCU-FDT□1（**M） | 2、4、6、8 | 1 |
| LCCU⇔SCU | DFC-CSM(OS2)LCCUSCU-FDT□1（**M） | ||
| LCCU⇔FCU | DFC-CSM(OS2)LCCUFCU-FDT□1（**M） | ||
| LCCU⇔なし | DFC-CSM(OS2)LCCUN-FDT□1（**M） | ||
| SCU⇔SCU | DFC-CSM(OS2)SCUSCU-FDT□1（**M） | ||
| FCU⇔FCU | DFC-CSM(OS2)FCUFCU-FDT□1（**M） | ||
| SCU⇔FCU | DFC-CSM(OS2)SCUFCU-FDT□1（**M） | ||
| SCU⇔なし | DFC-CSM(OS2)SCUN-FDT□1（**M） | ||
| FCU⇔なし | DFC-CSM(OS2)FCUN-FDT□1（**M） | ||
| なし⇔なし | DFC-CSM(OS2)NN-FDT□1（**M） |
