- 長距離通信用コンバータ

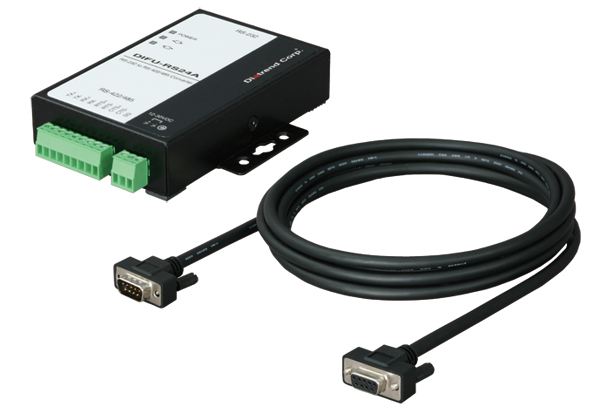

- DIFU-RS24A RS-422 RS-485 RS-232C
構成例
RS-422

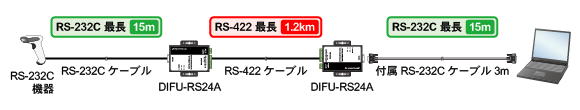

DIFU-RS24Aを2台使用して、パソコンとRS-232C機器の間をPoint-to-Point接続します。 2台使用することにより、RS-232C機器間の通信を最長1.2kmまで延長可能にします。
RS-485

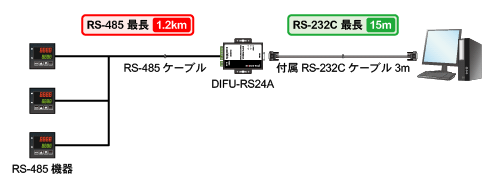

DIFU-RS24Aを使用して、パソコンをRS-485ネットワークに接続し、複数のRS-485機器とマルチドロップ接続で通信可能です。

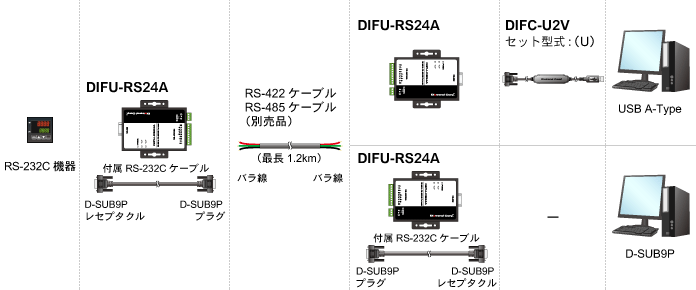

FA機器⇔パソコン間を接続する
| FA機器 | 接続形態 | オプション | パソコン |
|---|---|---|---|
 |
|||
※ ： 上記はDIFU-RS24Aを2台使用した場合の接続例です
特長
- 長距離通信用RS-422/RS-485⇔RS-232Cコンバータ
- RS-232C機器とRS-422/RS-485機器との接続可能（RTS/CTSをサポート）（最長1.2km）
- 2線式/4線式、かつ終端抵抗使用/未使用の選択可能
- RS-232C側、RS-422/RS-485側、電源、全て絶縁（電源/信号2kV遮断）
- 電源 ： DC12〜30V（外部より供給）
- 通信速度 ： 〜230kbps（弊社試験方法による）
- 通信状態がひと目でわかるLEDを搭載
- マルチドロップ接続対応（最大32台 ： RS-485）
- サージ保護 （16kV ESD）
- RS-232Cストレートケーブル （3m） 1本付属
- 壁掛け、DINレール、マウント取り付け可能
- 結線が容易なプラグインねじ止めターミナルブロック採用（RS-422/RS-485）
| パッケージ内容 | |
|---|---|
| DIFU-RS24A | 1台 |
| RS-232Cストレートケーブル 3m （D-SUB9P レセプタクル⇔D-SUB9P プラグ） | 1本 |
| DINレール取り付け用アタッチメント | 1セット |
仕様
| 通信 | RS-232C | 伝送距離：最長15m |
|---|---|---|
| D-SUB9P レセプタクル | ||
| RS-422RS-485 | 伝送距離：最長 1.2km | |
| ターミナルブロック | ||
| RS-422と2線式/4線式RS-485をディップスイッチで選択 | ||
| 4線式RS-422（RTS/CTS）最大10台接続可能 | ||
| 4線式RS-485最大32台接続可能 | ||
| 2線式RS-485最大32台接続可能 | ||
| ボーレート（MAX） | 230.4kbps | |
| 絶縁 | 2kV（電源及び信号） | |
| 入力電圧 | 外部より給電DC12〜30V：ターミナルブロック | |
| 入力逆接続保護 | V+/V-反転に対して保護 | |
| 過電流保護 | 2つの信号ショートに対しての保護 | |
| 電力消費量（MAX） | 4.68W | |
| サージ保護 | 16kVのESD RMS（全ての信号） | |
| ケース材質 | アルミニウム | |
| 認証規格 | CE、FCC（クラスB） | |
| 取付方法 | DINレール取り付け、壁掛け取り付け、マウント取り付け | |
| 外形寸法W×D×H（MAX） | 67×100.4×22mm90×113.4×22mm | |
| プラグインネジターミナルブロック | #24 - #16AWG | |
| 使用環境 | 腐食性ガスがなく塵埃が多くないこと | |
| 使用温度 | -20〜60℃ | |
| 保存温度 | -20〜85℃ | |
| 使用湿度 | 5〜95%RH 結露なきこと | |
| 保存湿度 | 5〜95%RH 結露なきこと | |
| 質量 | 本体：148gRS-232Cケーブル：170gDINレール取り付け用アタッチメント：9g | |
直販価格 （税込）
| DIFU-RS24A | 28,820円 |
|---|---|
| DIFU-RS24A（U） | 32,912円 |
オプション
セット価格で購入できるオプションをご用意しております。（※単品販売もしております。）
| セット型式 | 接続機器 | 特長 |
|---|---|---|
| （U） | パソコン（USB A-Type） | ・コネクタ形状 ： D-SUB9P プラグ ⇔ USB A-Type ・RS-232C⇔USBコンバータケーブル ・製品全長 ： 2m |
関連製品
DC24V出力 AC100V
