- MELSEC-QCPU・QモーションコントローラCPU用

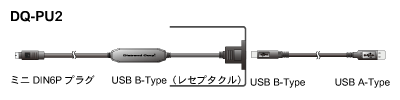

- DQ-PU2 RS-232C USB
- 盤内ケーブル
-
コネクタ形状 ：FA機器側 ミニDIN6P プラグ
⇔ 盤面側 USB B-Type レセプタクル
- 製品全長 ： 2m
- 付属USBケーブル
-
コネクタ形状 ：盤面側 USB B-Type
⇔ パソコン側 USB A-Type
- ケーブル長 ： 3m
FA機器⇔パソコン間を接続する
注 ： CPUにミニDIN6Pポートが搭載されている機種に限ります
特長
- RS-232C⇔USBコンバータケーブル
- MELSEC-QCPU、QモーションコントローラCPU用
- 外部電源不要
- 通信速度 ： 〜115.2kbps
- 対応OS ： Windows 11/10/8.1/8/7
- この製品はドライバのインストールが必要です
- USBケーブル（3m）1本付属
- 専用キャップ（防塵用）付属
- M2.6×12ビス 2本付属
- 製品全長（盤内ケーブル） ： 2m
| パッケージ内容 |
| DQ-PU2 |
1本 |
| USBケーブル（3m） |
1本 |
| 専用キャップ（防塵用） |
1個 |
| M2.6×12ビス |
2本 |
| 製品ご利用に関するご案内 |
1枚 |
仕様
| 対応OS |
Windows 11/10/8.1/8/7 |
| USB I/F仕様 |
USB Specification Rev2.0 Full Speed準拠 |
| コネクタ仕様 |
盤面側 |
USB B-Type（レセプタクル） |
| シリアル側 |
ミニDIN6P プラグ |
| USBケーブル |
USB A-Type⇔USB B-Type |
| 電源 |
バスパワー（USBホストコントローラまたはハブから供給） |
| 電圧 |
DC5V |
| 消費電流（MAX） |
50mA |
| 通信速度 |
〜115.2kbps |
| 使用周囲温度 |
0〜45℃ |
| 保存周囲温度 |
-20〜60℃ |
| 使用周囲湿度 |
10〜80%RH 結露なきこと |
| 保存周囲湿度 |
10〜80%RH 結露なきこと |
| ケーブル長 |
盤内ケーブル |
製品全長 2m（USB側 ：0.25m/シリアル側：1.75m） |
| USBケーブル |
3ｍ |
|
外形寸法
W×D×H（MAX）
|
コネクタ部USB側 |
15.5×53×8mm |
|
コネクタ部
シリアル側
|
12×42×13mm |
| コンバータ部 |
23×82×13mm |
| 質量 |
盤内ケーブル |
135g |
| USBケーブル |
150g |

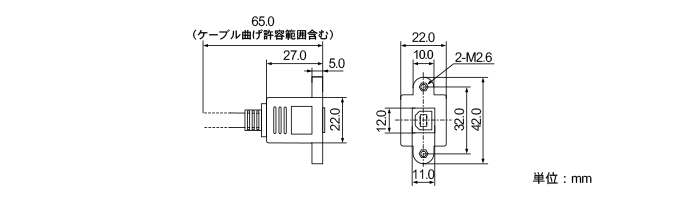

外形図 ＜盤面側USB B-Typeコネクタ＞
直販価格 （税込）

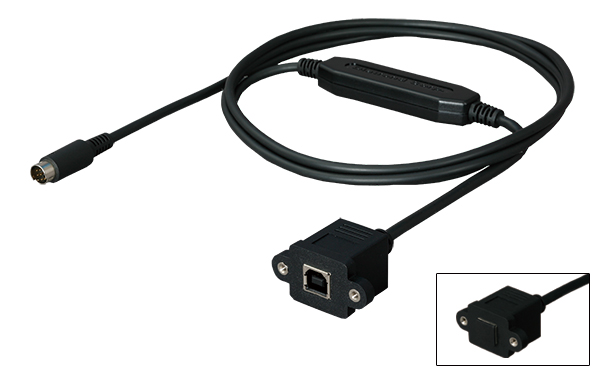

- MELSEC-FXCPU（ミニDIN8P）用
- DFX0-PU4 RS-422 USB
- 盤内ケーブル
-
コネクタ形状 ：FA機器側 ミニDIN8P プラグ
⇔ 盤面側 USB B-Type レセプタクル
- 製品全長 ： 2m
- 付属USBケーブル
-
コネクタ形状 ：盤面側 USB B-Type
⇔ パソコン側 USB A-Type
- ケーブル長 ： 3m
FA機器⇔パソコン間を接続する
特長
- RS-422⇔USBコンバータケーブル
- MELSEC-FXCPU（ミニDIN8P）用
- 外部電源不要
- 通信速度 ： 〜115.2kbps
- 対応OS ： Windows 11/10/8.1/8/7
- この製品はドライバのインストールが必要です
- USBケーブル（3m）1本付属
- 専用キャップ（防塵用）付属
- M2.6×12ビス 2本付属
- 製品全長（盤内ケーブル） ： 2m
| パッケージ内容 |
| DFX0-PU4 |
1本 |
| USBケーブル（3m） |
1本 |
| 専用キャップ（防塵用） |
1個 |
| M2.6×12ビス |
2本 |
| 製品ご利用に関するご案内 |
1枚 |
仕様
| 対応OS |
Windows 11/10/8.1/8/7 |
| USB I/F仕様 |
USB Specification Rev2.0 Full Speed準拠 |
| コネクタ仕様 |
盤面側 |
USB B-Type（レセプタクル） |
| シリアル側 |
ミニDIN8P プラグ |
| USBケーブル |
USB A-Type⇔USB B-Type |
| 電源 |
バスパワー（USBホストコントローラまたはハブから供給） |
| 電圧 |
DC5V |
| 消費電流（MAX） |
100mA |
| 通信速度 |
〜115.2kbps |
| 使用周囲温度 |
0〜45℃ |
| 保存周囲温度 |
-20〜60℃ |
| 使用周囲湿度 |
10〜80%RH 結露なきこと |
| 保存周囲湿度 |
10〜80%RH 結露なきこと |
| ケーブル長 |
盤内ケーブル |
製品全長 2m（USB側 ：0.25m/シリアル側 ：1.75m） |
| USBケーブル | 3ｍ |
|
外形寸法
W×D×H（MAX）
|
コネクタ部USB側 |
15.5×53×8mm |
|
コネクタ部
シリアル側
|
12×42.5×12mm |
| コンバータ部 |
23×82×13mm |
| 質量 |
盤内ケーブル |
105g |
| USBケーブル |
150g |
外形図 ＜盤面側USB B-Typeコネクタ＞
直販価格 （税込）

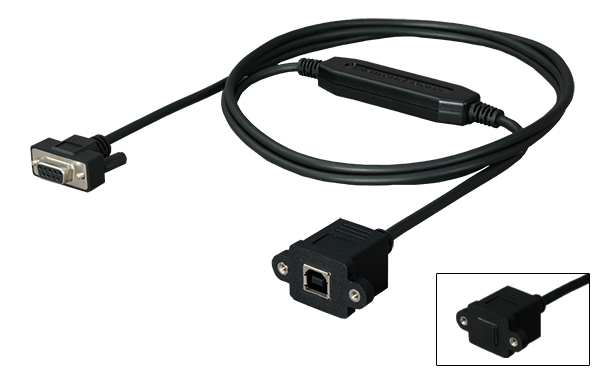

- GOT1000/A900/F900用
- DGOT-PU2 RS-232C USB
- 盤内ケーブル
-
コネクタ形状 ：FA機器側 D-SUB9P レセプタクル
⇔ 盤面側 USB B-Type レセプタクル
- 製品全長 ： 2m
- 付属USBケーブル
-
コネクタ形状 ：盤面側 USB B-Type
⇔ パソコン側 USB A-Type
- ケーブル長 ： 3m
FA機器⇔パソコン間を接続する
注 ： GOTにRS-232CのD-SUB9Pポートが搭載されている機種に限ります
GOT2000には対応していません
特長
- RS-232C⇔USBコンバータケーブル
- GOT1000/A900/F900用
- 外部電源不要
- 通信速度 ： 〜115.2kbps
- 対応OS ： Windows 11/10/8.1/8/7
- この製品はドライバのインストールが必要です
- USBケーブル（3m）1本付属
- 専用キャップ（防塵用）付属
- M2.6×12ビス 2本付属
- 製品全長（盤内ケーブル） ： 2m
| パッケージ内容 |
| DGOT-PU2 |
1本 |
| USBケーブル（3m） |
1本 |
| 専用キャップ（防塵用） |
1個 |
| M2.6×12ビス |
2本 |
| 製品ご利用に関するご案内 |
1枚 |
仕様
| 対応OS |
Windows 11/10/8.1/8/7 |
| USB I/F仕様 |
USB Specification Rev2.0 Full Speed準拠 |
| コネクタ仕様 |
盤面側 |
USB B-Type（レセプタクル） |
| シリアル側 |
D-SUB9P レセプタクル |
| USBケーブル |
USB A-Type⇔USB B-Type |
| 電源 |
バスパワー（USBホストコントローラまたはハブから供給） |
| 電圧 | DC5V |
| 消費電流（MAX） |
50mA |
| 通信速度 |
〜115.2kbps |
| 使用周囲温度 |
0〜45℃ |
| 保存周囲温度 |
-20〜60℃ |
| 使用周囲湿度 |
10〜80%RH 結露なきこと |
| 保存周囲湿度 |
10〜80%RH 結露なきこと |
| ケーブル長 |
盤内ケーブル |
製品全長 2m（USB側 ： 0.25m/シリアル側 ：1.75m） |
| USBケーブル |
3ｍ |
|
外形寸法
W×D×H（MAX）
|
コネクタ部USB側 |
15.5×53×8mm |
|
コネクタ部
シリアル側
|
32×34×16.5mm |
| コンバータ部 |
23×82×13mm |
| 質量 |
盤内ケーブル |
125g |
| USBケーブル |
150g |
外形図 ＜盤面側USB B-Typeコネクタ＞
直販価格 （税込）

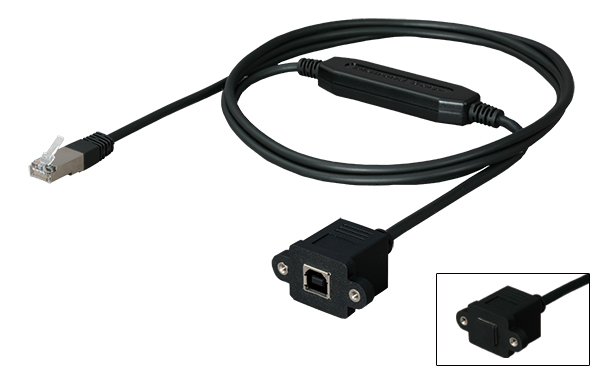

- 三菱インバータ FREQROL用
- DINV-PU4 RS-485 USB
- 盤内ケーブル
-
コネクタ形状 ：FA機器側 RJ-45
⇔ 盤面側 USB B-Type レセプタクル
- 製品全長 ： 2m
- 付属USBケーブル
-
コネクタ形状 ：盤面側 USB B-Type
⇔ パソコン側 USB A-Type
- ケーブル長 ： 3m
FA機器⇔パソコン間を接続する
注 ： 三菱インバータにPUコネクタ（RJ-45）が搭載されている機種に限ります
特長
- RS-485⇔USBコンバータケーブル
- 三菱インバータ FREQROL用
- PUコネクタ対応
- 外部電源不要
- 通信速度 ： 〜115.2kbps
- 対応OS ： Windows 11/10/8.1/8/7
- この製品はドライバのインストールが必要です
- USBケーブル（3m）1本付属
- 専用キャップ（防塵用）付属
- M2.6×12ビス 2本付属
- 製品全長（盤内ケーブル） ： 2m
| パッケージ内容 |
| DINV-PU4 |
1本 |
| USBケーブル（3m） |
1本 |
| 専用キャップ（防塵用） |
1個 |
| M2.6×12ビス |
2本 |
| 製品ご利用に関するご案内 |
1枚 |
仕様
| 対応OS |
Windows 11/10/8.1/8/7 |
| USB I/F仕様 |
USB Specification Rev2.0 Full Speed準拠 |
| コネクタ仕様 |
盤面側 |
USB B-Type（レセプタクル） |
| シリアル側 |
RJ-45 |
| USBケーブル |
USB A-Type⇔USB B-Type |
| 電源 |
バスパワー（USBホストコントローラまたはハブから供給） |
| 電圧 |
DC5V |
| 消費電流（MAX） |
100mA |
| 通信速度 |
〜115.2kbps |
| 使用周囲温度 |
0〜45℃ |
| 保存周囲温度 |
-20〜60℃ |
| 使用周囲湿度 |
10〜80%RH 結露なきこと |
| 保存周囲湿度 |
10〜80%RH 結露なきこと |
| ケーブル長 |
盤内ケーブル |
製品全長 2m（USB側 ： 0.25m/シリアル側 ：1.75m） |
| USBケーブル | 3ｍ |
|
外形寸法
W×D×H（MAX）
|
コネクタ部USB側 |
15.5×53×8mm |
|
コネクタ部
シリアル側
|
12×43×13mm |
| コンバータ部 |
23×82×13mm |
| 質量 |
盤内ケーブル |
115g |
| USBケーブル |
150g |
外形図 ＜盤面側USB B-Typeコネクタ＞
直販価格 （税込）

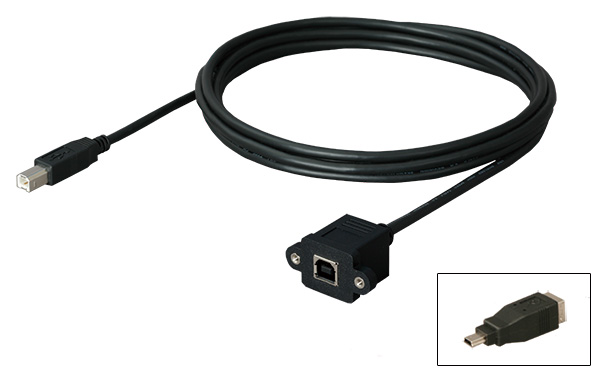

- 盤内ケーブル
-
コネクタ形状 ：FA機器側 USB B-Type
⇔ 盤面側 USB B-Type レセプタクル
- 製品全長 ： 2m
- 付属USBケーブル
-
コネクタ形状 ：盤面側 USB B-Type
⇔ パソコン側 USB A-Type
- ケーブル長 ： 3m

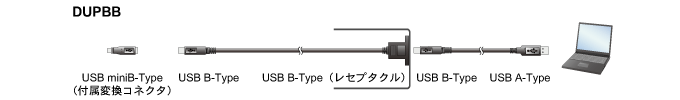

接続形態

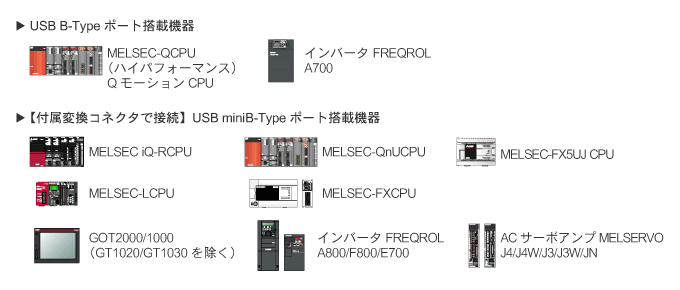

対応FA機器
※ USBケーブルを使用する場合は、FA機器の専用ドライバが必要です
詳細についてはFA機器メーカーにお問い合わせください
特長
- USBケーブル⇒DIFC-U4と組合せ可能です
- USBケーブル（3m）1本付属
- USB B-Type→USB miniB-Type変換コネクタ付属
- 専用キャップ（防塵用）付属
- M2.6×12ビス 2本付属
- 製品全長（盤内ケーブル） ： 2m
| パッケージ内容 |
| DUPBB |
1本 |
| USBケーブル（3m） |
1本 |
| USB B-Type→USB miniB-Type変換コネクタ |
1個 |
| 専用キャップ（防塵用） |
1個 |
| M2.6×12ビス |
2本 |
外形図 ＜盤面側USB B-Typeコネクタ＞
直販価格 （税込）

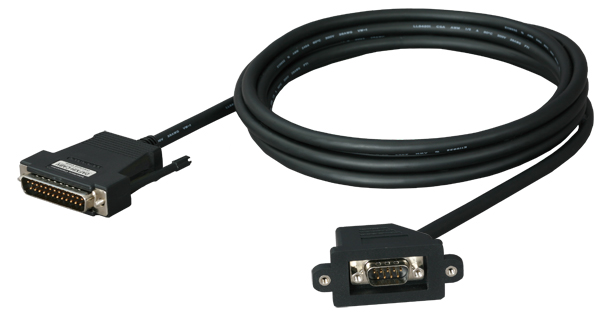

- MELSEC-A/QnACPU・AモーションコントローラCPU用
- DAFXIH-PCABV RS-422 RS-232C
- 盤内ケーブル
-
コネクタ形状 ：FA機器側 D-SUB25P プラグ
⇔ 盤面側 D-SUB9P プラグ
- 製品全長 ： 3m
- 付属RS-232Cケーブル
-
コネクタ形状 ：盤面側 D-SUB9P レセプタクル
⇔ パソコン側 D-SUB9P レセプタクル
- ケーブル長 ： 3m

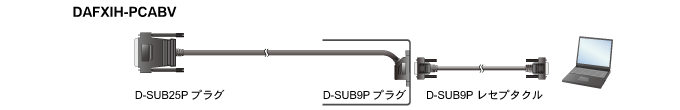

接続形態
特長
- RS-422⇔RS-232Cコンバータケーブル
- MELSEC-A/QnACPU、AモーションコントローラCPU用
- 全信号光絶縁
- 外部電源不要
- 通信速度 ： 〜38.4kbps
- RS-232Cケーブル（3m）1本付属
- M2.6×12ビス 2本付属
- 製品全長（盤内ケーブル） ： 3m
※専用キャップ（防塵用）は付属していません
| パッケージ内容 |
| DAFXIH-PCABV |
1本 |
| RS-232Cケーブル（3m） |
1本 |
| M2.6×12ビス |
2本 |

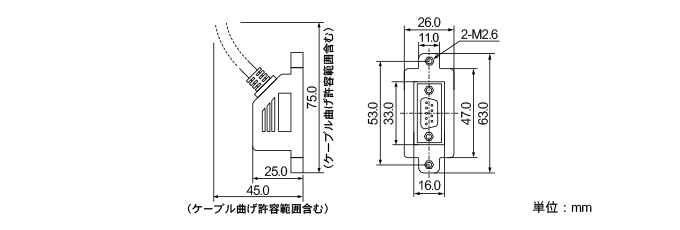

外形図 ＜盤面側D-SUB9Pコネクタ＞
直販価格 （税込）
