MELSEC-Aシリーズ・MELSEC-FXCPU(D-SUB25P)インタフェースコンバータケーブル
DAFXIH-CABL  RS-422 RS-232C
DAFXIH-CAB

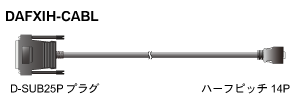

  • コネクタ形状:FA機器側 D-SUB25P プラグ ⇔         パソコン側 ハーフピッチ14P
  • 標準ケーブル長:3m(15mまでオーダー製作可能です)
  • 受注生産品
  • 3日出荷
  • RoHS対応
  • コンバータ
  • 全信号光絶縁
  • 外部電源不要
  • 通信速度〜38.4kbps

FA機器⇔パソコン間を接続する

三菱シーケンサ MELSEC-QnA/A/FXCPU(D-SUB25P)・AモーションコントローラCPU
FA機器 ケーブル形状 パソコン
MELSEC-QnA/ACPU・AモーションCPU DAFXIH-CABL パソコン ハーフピッチ14p
MELSEC-FXCPU(D-SUB25P)
<オプションと組み合わせて使用>三菱シーケンサ MELSEC-Q
FA機器 オプション ケーブル形状 パソコン
MELSEC-Q/QnUCPU・QモーションCPU DQ-CAB DAFXIH-CABL パソコン ハーフピッチ14P

注 : MELSEC-Q/QnUCPU・QモーションCPUにミニDIN6Pが搭載されている機種に限ります

<オプションと組み合わせて使用>三菱シーケンサ MELSEC-FX
FA機器 オプション ケーブル形状 パソコン
MELSEC-FXCPU(ミニDIN8P) DFX-422CAB0 DAFXIH-CABL パソコン ハーフピッチ14P
(0)
<オプションと組み合わせて使用>三菱インバータ FREQROL
FA機器 オプション ケーブル形状 パソコン
インバータFREQROL DINV-485CAB DAFXIH-CABL パソコン ハーフピッチ14P

注 : 三菱インバータにPUコネクタ(RJ-45)が搭載されている機種に限ります

<オプションと組み合わせて使用>三菱位置決めユニット
FA機器 オプション ケーブル形状 パソコン
A1SD75 DAD01R4H DAFXIH-CABL パソコン ハーフピッチ14P
特長
  • RS-422⇔RS-232Cコンバータケーブル
  • 全信号光絶縁
  • 外部電源不要
  • 通信速度 : 〜38.4kbps
  • 標準ケーブル長:3m(15mまでオーダー製作可能です)

仕様

電源 FA機器より供給
電圧 DC5V
消費電流(MAX) 100mA
通信速度 〜38.4kbps
ノイズ耐量 ノイズ電圧 1500V.P.Pノイズ幅1μs (ノイズシミュレータによる)
耐電圧 コネクタ〜端子一括〜ケース間 AC500V 1分間
絶縁抵抗 コネクタ〜端子一括〜ケース間 DC500V 絶縁抵抗計にて5MΩ以上
使用環境 腐食性ガスがなく、塵埃が多くないこと
使用周囲温度 0〜45℃
保存周囲温度 -20〜60℃
使用周囲湿度 10〜80%RH 結露なきこと
保存周囲湿度 10〜80%RH 結露なきこと
冷却方式 自冷
ケーブル長 標準ケーブル長:3m(15mまでオーダー製作可能)
コネクタ外形寸法 W×D×H(MAX) D-SUB25P 58×65×15mm
ハーフピッチ14P 25.5×44×11mm
質量(ケーブル長3m) 230g 55g/1m

直販価格 (税込)

DAFXIH-CABL40,480円

オプション

セット価格でご購入できるオプションをご用意しております。

セット型式 接続機器 特長
(0) MELSEC-FXCPU (ミニDIN8P) ・コネクタ形状 : ミニDIN8P プラグ ⇔ D-SUB25P レセプタクル ・RS-422ケーブル ・ケーブル長 : 0.15m
(I) インバータ FREQROL (PUコネクタ) ・コネクタ形状 : RJ-45 ⇔ D-SUB25P レセプタクル ・RS-485ケーブル ・ケーブル長 : 1.5m
(S75) 位置決めユニット A1SD75 ・コネクタ形状 : 専用ハーフピッチ14P ⇔ D-SUB25P レセプタクル ・RS-422ケーブル ・ケーブル長 : 0.15m

<購入時の型式例>DAFXIH-CABL(0)、DAFXIH-CABL(0,S75)
