クイックセッティング

デュアルバンド対応

2.4GHzと5GHzの2つの周波数帯（バンド）に対応

※5GHz帯を使用する場合、5.2GHz、5.3GHz帯域の電波の屋外での使用は電波法により禁じられています
また5.3GHz、5.6GHz帯域の電波を使用する場合は気象レーダーなどの干渉を避けるためのDFS機能により一時的に通信が途切れる可能性があります

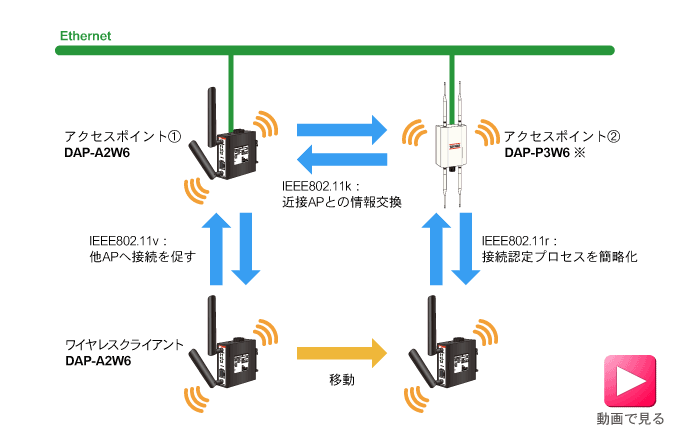

高速ローミング(IEEE802.11k/v/r)に対応

電波の強いアクセスポイントへの切り替えをスムーズに行える規格に対応しています。この機能で良好な通信環境を維持することができ、無線LAN環境で移動する無人搬送車（AGV）等に搭載できます。

※他社製アクセスポイント・クライアントでもIEEE802.11k/v/rに対応していれば対応可能です
高速ローミングに対応していないアクセスポイントに対してもローミングを行う機能も搭載されております

高速ローミング(IEEE802.11k/v/r)に対

×

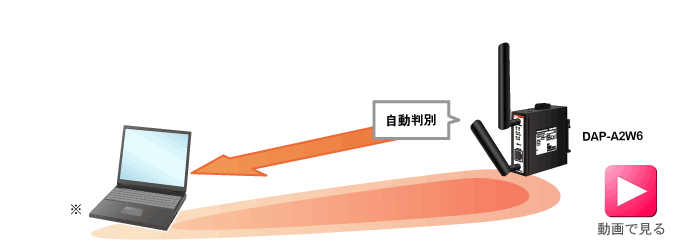

ビームフォーミング対応

子機の位置を自動で判別し、電波を最適に届けることができます。

ビームフォーミング対応

×

※クライアント側もビームフォーミングに対応している必要があります

PoE受電に対応　IEEE802.3af規格準拠

LANケーブルから電源を受け取るPoE受電に対応しています。 PoEスイッチングハブ等に接続すると電源が供給されるため、電源コードが不要になります。壁や天井等、コンセントの設置が難しい場所でも設置ができます。

広い動作温度範囲に対応

動作温度は-20～65℃と広く、低温環境下及び高温環境下でも使用できます。温度・湿度管理が必要な冷蔵庫内や生産ライン、温度差の大きい工場、寒冷地施設等のネットワーク化に対応可能です。

Webブラウザで簡単設定

Webブラウザからユーティリティ設定できるのでメンテナンスに便利です。

アンテナ放射パターン

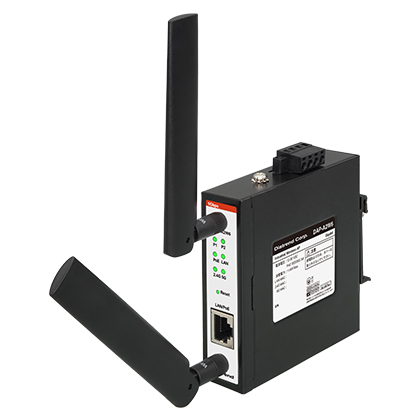

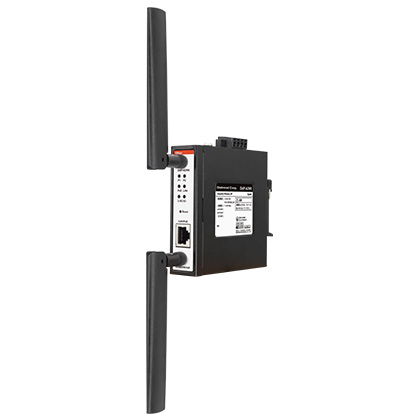

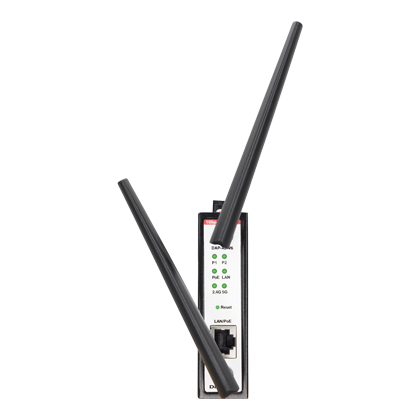

特長

IEEE802.11a/b/g/n/ac/ax無線LAN規格に準拠(電波周波数：2.4GHz、5GHz)
10BASE-T/100BASE-TX/1000BASE-T対応のRJ-45イーサネットポート
最大574Mbps/2.4GHzおよび2,400Mbps/5GHzの高速無線通信をサポート
2×2MIMO技術対応
2本の無指向デュアルバンドアンテナ
高速ローミング(IEEE802.11k/v/r)に対応
ビームフォーミング機能対応 ※アクセスポイント・クライアントの両方がビームフォーミングに対応している必要があります
アクセスポイント、ワイヤレスクライアントモードをサポート
電源： DC12～36V (冗長電源)(逆極性保護)またPoE入力(IEEE802.3af準拠)に対応 ※PoE入力は最長100mまで対応可能です
WPA3/WPA2-パーソナル、WPA3/WPA2-EAPの無線LANセキュリティ規格及び、IEEE802.1X認証に対応
WMM(Wi-Fi Multimedia)サポート
Webブラウザによる簡単設定
Auto MDI/MDI-X機能に対応
スパニングツリープロトコル(STP)サポート
DINレール取り付け可能

※ 指定のアンテナ以外でのご使用は電波法違反となりますまた、電波法は日本国内のみ取得しています

パッケージ内容
DAP-A2W6	1台
標準アンテナ	2個
DINレール取り付けマウント（本体に付属）	1セット
製品ご利用に関するご案内	1枚

直販価格（税込）

DAP-A2W6	90,200円

オプション

DAP-A2W6専用オプションアンテナ・同軸ケーブル

ダウンロード	マニュアル

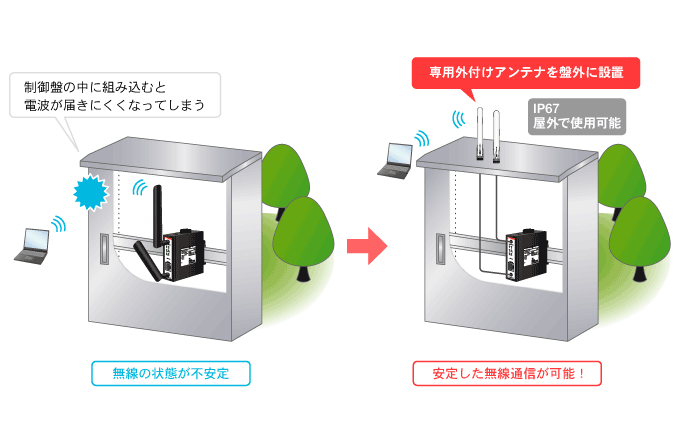

屋外で使用できる無指向性アンテナをご用意しております。
※ 5GHz帯を使用する場合、5.2GHz、5.3GHz帯域の電波の屋外での使用は電波法により禁じられています

型式	特長	直販価格（税込）
DOAT-DB0306(4M)	屋外用（IP67）周波数帯域：2400～2500/5150～5850MHz 入力インピーダンス：50Ω 最大利得：3.2dBi(2.4GHz)、6dBi(5GHz) 無指向性動作温度：-40～70℃ 保存温度：-40～85℃ 外形寸法：φ22 × 178mm 同軸ケーブル：DRG316-RSMAM-NFB(4M)付属 ※ 上記ケーブル以外での使用はできません	13,530円

※DAP-A2W6にはアンテナコネクタが2個あるため、両方のアンテナを屋外に出したい場合は2セット必要です

別売オプションでアンテナ取付金具を用意しております。
DOAT-DB0306(4M)を壁またはポールに固定することができます。

型式	特長	直販価格（税込）
DAB-W1N	壁取り付けタイプ	DAB-W1N 3,190円
DAB-P1N	ポール取り付けタイプ対応ポールサイズ：φ33～57	DAB-P1N 5,940円

使用イメージ

: DAB-W1N

: DAB-P1N

オプションアンテナ放射パターン

DOAT-DB0306(4M)

アンテナドック

ダウンロード	マニュアル

アンテナドックを使用すると標準アンテナだけを制御盤の外や高い位置などに設置することが可能となります。

型式	特長	直販価格（税込）
DATD-01	屋内用取付方法：マグネット取付、壁掛け取付周波数帯域：DC~6GHz 入力インピーダンス：50Ω 挿入損失：4dB以下(2.4GHz)、6dB以下(5GHz) 動作温度：-20～65℃ ケーブル長：2.5m	13,530円

アクセスポイントモード / ワイヤレスクライアントモード

※ IEEE802.11a/b/g/n/ac/ax無線LAN規格に対応したパソコンをご使用ください

仕様

ネットワーク規格	ワイヤレス	IEEE802.11 a/b/g/n/ac/ax
ネットワーク規格	イーサネット	IEEE802.3 /u/ab/x
電波周波数		2.4GHz、5GHz ※1
伝送速度（MAX）	2.4GHz	574Mbps 11ax時
	5GHz	2,400Mbps 11ax時
	イーサネット	1,000Mbps
ポート数		RJ-45：1ポート（PoE）
標準アンテナ注1		無指向デュアルバンドアンテナ2本 2.4GHz：2.07dBi　5GHz：2.66dBi
ユーティリティソフトウェア		設定ユーティリティ（Webブラウザからアクセス）
対応Webブラウザ		Google Chrome、Microsoft Edge、Mozilla Firefox
セキュリティ		WPA2、WPA3、IEEE802.1X認証
電源		PoE受電(IEEE802.3af準拠) または電源端子(DC12-36V)(冗長電源)※2 (逆極性保護)
消費電力（MAX）		11.6W
MTBF		1,046,039時間
適合規格		TELEC、EN55032/35、 LVD（ EN62368-1）、 EN61000-4-2、EN61000-4-3、EN61000-4-4、 EN61000-4-5、EN61000-4-6、EN61000-4-8、 IEC 60068-2-6、IEC 60068-2-27、IEC60068-2-32
取付方法		DINレール取り付け
動作温度		-20～65℃
保存温度		-40～80℃
動作湿度		5～95％RH、結露なきこと
保存湿度		5～95％RH、結露なきこと
保護構造		IP30
外形寸法（W×D×H）		26.0×95.0×95.0mm（アンテナ部及び突起部含まず）
本体重量		300g（アンテナ及び付属品含まず）

注1 : 指定のアンテナ以外でのご使用は電波法違反となります
また、電波法は日本国内のみ取得しています ※1 : 5GHz帯を使用する場合、5.2GHz、5.3GHz帯域の電波の屋外での使用は電波法により禁じられています
また5.3GHz、5.6GHz帯域の電波を使用する場合は気象レーダーなどの干渉を避けるためのDFS機能により一時的に通信が途切れる可能性があります ※2 : 1系統での使用可能　2系統入力することにより電源の冗長化可能
