- LAN用ケーブルCAT6対応
- DCAB-CAT6(***M)
- 認証：UL E132276-A、E132276-C（製造工場によりULNo.異なります）、 CSA LL64151-A
- 定格温度：75℃
- 用途：屋内使用の電話、その他音声・データ通信回線
- 標準規格：UL444で規定の汎用通信ケーブル（TYPE CM）
- 伝送帯域：〜250MHz
- 伝送速度：〜1000Mbps
- 標準ケーブル長：100m、200m、300m ※ケーブル長100mの場合、「DCAB-CAT6（100M）」となります （コネクタ加工やご希望の長さに応じての製作が可能）
カテゴリ6に対応し、伝送速度1Gbpsを実現したケーブルです。 十字の仕切りを設けることでケーブルねじれを防止、250MHzまでの伝送帯域が保障され、ギガビットLANの規格に最適です。
構造図
識別
表面印字
（DIATREND CORP. E132276-A（UL） TYPE CM 26AWG/4PRS LL64151-A CSA TYPE CMG FT4 FTP CAT.6 CABLE）
※ イメージ図 製品はケーブル色＜黒＞、文字色＜白＞です
構造表
| 芯数 | 8芯（4対） | |
|---|---|---|
| 導体 | 材質 | 銅線 |
| サイズ（AWG) | 26 | |
| 構成（Pcs/mm） | 7/0.16 | |
| 外径（mm） | 0.48 | |
| 絶縁体 | 材質 | ポリエチレン |
| 厚さ（mm） | 0.22 | |
| 外径（mm） | 0.92 | |
| ドレインワイヤ | 材質 | スズメッキ銅線 |
| 構成（Pcs/mm） | 7/0.16 | |
| シース | 材質 | PVC |
| 厚さ（mm） | 0.5 | |
| 外径（mm） | 6.0 | |
| 電気特性 | 導体抵抗（Ω/km20℃） | 148.5（MAX） |
| 絶縁抵抗（MΩ・km20℃） | 100（MIN） | |
| 耐電圧（V/1min） | 500 | |
| 質量（g/m） | 40 | |
直販価格 （税込）
| DCAB-CAT6（100M） | 16,698円 |
|---|---|
| DCAB-CAT6（200M） | 33,396円 |
| DCAB-CAT6（300M） | 50,094円 |

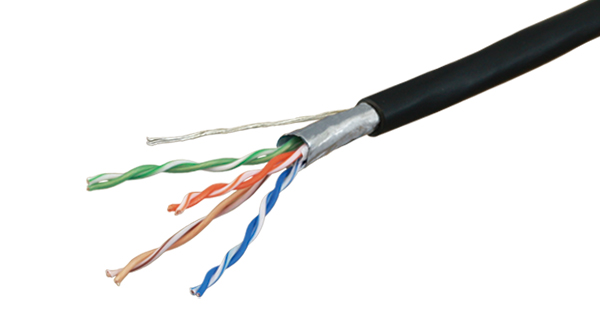

- LAN用ケーブルCAT5e対応
- DCAB-CAT5E(***M)
- 認証：UL E132276-A、E132276-C（製造工場によりULNo.異なります）、 CSA LL64151-A
- 定格温度：75℃
- 用途：屋内使用の電話、その他音声・データ通信回線
- 標準規格：UL444で規定の汎用通信ケーブル（TYPE CM）
- 伝送帯域：〜100MHz
- 伝送速度：〜1000Mbps
- 標準ケーブル長： 100m、200m、300m ※ケーブル長100mの場合、「DCAB-CAT5E（100M）」となります （コネクタ加工やご希望の長さに応じての製作が可能）
エンハンスド・カテゴリ5に対応し、伝送速度1Gbpsを実現したケーブルです。

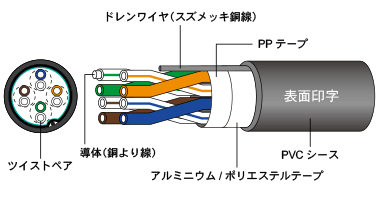

構造図
識別
表面印字
（DIATREND CORP. E132276-A（UL） TYPE CM 24AWG/4PRS LL64151-A CSA TYPE CMG FT4 FTP CAT.5E CABLE）
※ イメージ図 製品はケーブル色＜黒＞、文字色＜白＞です
構造表
| 芯数 | 8芯（4対） | |
|---|---|---|
| 導体 | 材質 | 銅線 |
| サイズ（AWG) | 24 | |
| 構成（Pcs/mm） | 7/0.20 | |
| 外径（mm） | 0.61 | |
| 絶縁体 | 材質 | ポリエチレン |
| 厚さ（mm） | 0.18 | |
| 外径（mm） | 1.00 | |
| ドレインワイヤ | 材質 | スズメッキ銅線 |
| 構成（Pcs/mm） | 7/0.20 | |
| シース | 材質 | PVC |
| 厚さ（mm） | 0.6 | |
| 外径（mm） | 6.0 | |
| 電気特性 | 導体抵抗（Ω/km20℃） | 93.8（MAX） |
| 絶縁抵抗（MΩ・km20℃） | 100（MIN） | |
| 耐電圧（V/1min） | 500 | |
| 質量（g/m） | 40 | |
直販価格 （税込）
| DCAB-CAT5E（100M） | 15,180円 |
|---|---|
| DCAB-CAT5E（200M） | 30,360円 |
| DCAB-CAT5E（300M） | 45,540円 |
