- 屋内用PoEサージプロテクター

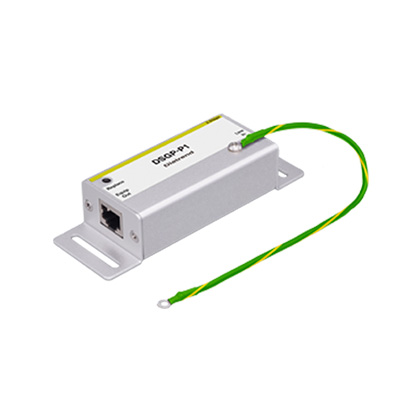

- DSGP-P1 PoE++ 2ポート
DSGP-P1は、最大2.5Gbpsの高速データ通信とIEEE802.3af/at/bt規格に対応したPoE機器を雷サージや異常電圧から保護する屋内用サージプロテクター(SPD)です。 -40～85℃の広い動作温度範囲に対応し、過酷な環境下でも安定した保護性能を発揮します。 10kAの放電電流(8/20μs)に耐え、20kV(Line-GND)/4kV(Line-Line)の高い保護レベルを備えています。

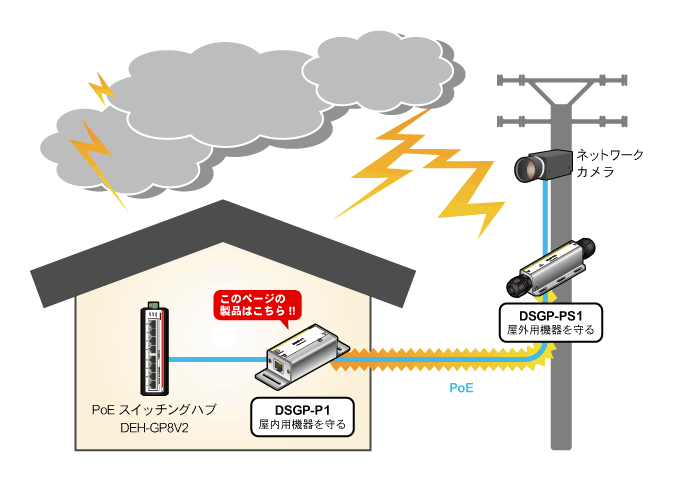

接続例
※ ： PoEスイッチングハブとネットワークカメラ間は100m以内でご使用ください ※ ： 各機器とPoEサージプロテクタ―間は1m以内でご使用ください
屋外用PoEサージプロテクターはこちら仕様
| ポート数 | RJ-45：2ポート | |
|---|---|---|
| 透過伝送速度(MAX) | 2.5Gbps | |
| 対応LANケーブル | カテゴリ5e、6 UTP/STP | |
| PoEサポート | IEEE802.3af、IEEE802.3at、IEEE802.3bt | |
| 放電電流(8/20μs)(MAX) | 10kA | |
| 動作電圧(MAX) | 60VDC | |
| 動作電流(MAX) | 2ペア：1A、4ペア：2A | |
| 動作電力(MAX) | 90W | |
| 保護レベル(10/700μs) | Line - GND | 20kV |
| Line - Line | 4kV | |
| クランプ電圧 | Line - GND | 600V |
| Line - Line | 20V | |
| 挿入損失(10MHz/100MHz) | 1dB | |
| 反射損失(10MHz/100MHz) | -20dB | |
| 反応時間 | 1ns | |
| ケース材質 | アルミニウム | |
| 適合規格 |
CE/FCC ITU-T K.21 IEC-61643-21 IEC-61000-4-5 TIA-968-A (FCC Part68) |
|
| 取付方法 | 壁掛け取り付け | |
| 動作温度 | -40～85℃ | |
| 保存温度 | -40～85℃ | |
| 動作湿度 | 5～95％RH、結露なきこと | |
| 保存湿度 | 5～95％RH、結露なきこと | |
| 本体重量 | 130g | |

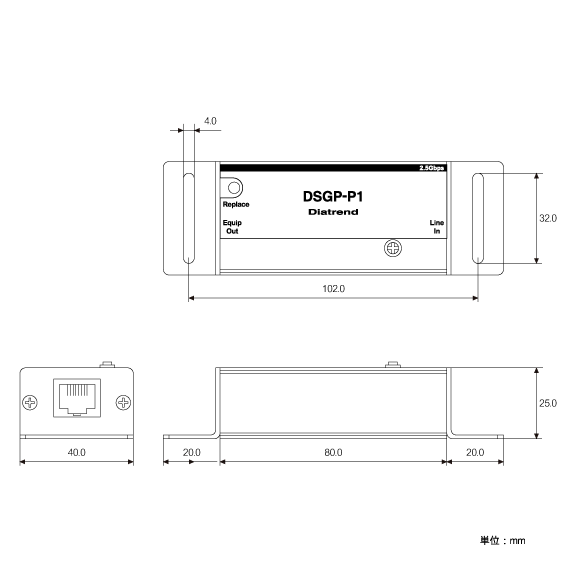

外形図
特長
- マルチギガビット対応：最大2.5Gbps
- PoEパススルー機能：IEEE802.3af/at/bt対応
- 最大20kVのサージ保護
- 広い動作温度範囲：-40～85℃
- 故障状態を示す診断LED付き
| パッケージ内容 | |
|---|---|
| DSGP-P1 | 1台 |
| アース線(30㎝)(本体取付済み) | 1本 |
| 壁取付用ネジ | 4本 |
| アンカー | 4個 |
直販価格（税込）
| DSGP-P1 | 15,950円 |
|---|
