HOME製品情報インタフェースケーブル>Pro-face表示器⇔三菱シーケンサ用ケーブル
Pro-face表示器⇔三菱計算機リンク接続ケーブル

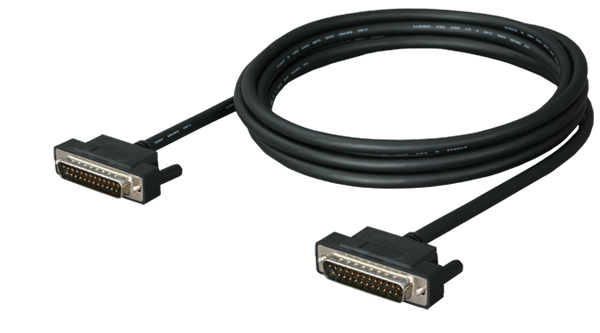

D2CAB-AN-A(3M) RS-232C
  • FA機器側 D-SUB25P プラグ ⇔ 表示器側 D-SUB25P プラグ
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-AN-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります

●株式会社Pro-face製ケーブル対応型式 ・「GP410-IS00-O」 (ケーブル長 : 5m)

  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
GP/GLCシリーズ
接続先
AJ71QC24N, AJ71QC24, AJ71UC24 AJ71C24, AJ71C24-S3, AJ71C24-S6, AJ71C24-S8 F2-232GF
Pro-face表示器⇔三菱計算機リンク接続ケーブル
D2CAB-GM-A(3M) RS-232C
  • FA機器側 D-SUB9P レセプタクル ⇔ 表示器側 D-SUB9P レセプタクル
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-GM-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
ST401/ST403
接続先
FX3U-232ADP, FX3U-232-BD FX2N-232-BD, FX1N-232-BD
Pro-face表示器⇔三菱計算機リンク接続ケーブル
D2CAB-HD-A(3M) RS-232C
  • FA機器側 D-SUB9P レセプタクル ⇔ 表示器側 D-SUB9P レセプタクル
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-HD-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器 (ハンディ除く)
GP4000シリーズ(GP4100シリーズ、GP4203Tを除く) GP3000シリーズ、ST3000シリーズ
接続先
FX3U-232ADP, FX2NC-232ADP, FX3U-232-BD, FX3G-232-BD FX2N-232-BD, FX1N-232-BD
Pro-face表示器⇔三菱計算機リンク接続ケーブル

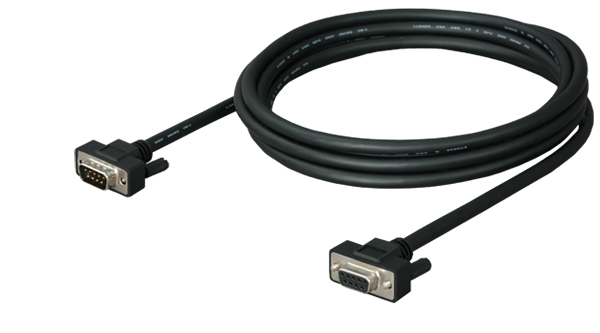

D2CAB-IE-A(3M) RS-232C
  • FA機器側 D-SUB9P プラグ ⇔ 表示器側 D-SUB9P レセプタクル
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-IE-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります

●株式会社Pro-face製ケーブル対応型式 ・「CA3-CBLLNKMQ-01」 (ケーブル長 : 5m)

  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器 (ハンディ除く)
GP4000シリーズ(GP4100シリーズ、GP4203Tを除く) GP3000シリーズ、ST3000シリーズ
接続先
QJ71C24N, QJ71C24N-R2, QJ71C24, QJ71C24-R2 LJ71C24, LJ71C24-R2 A1SJ71QC24N, A1SJ71QC24N-R2, A1SJ71QC24, A1SJ71QC24-R2 A1SJ71UC24-R2, A1SJ71UC24-PRF, A1SJ71C24-R2
Pro-face表示器⇔三菱計算機リンク接続ケーブル

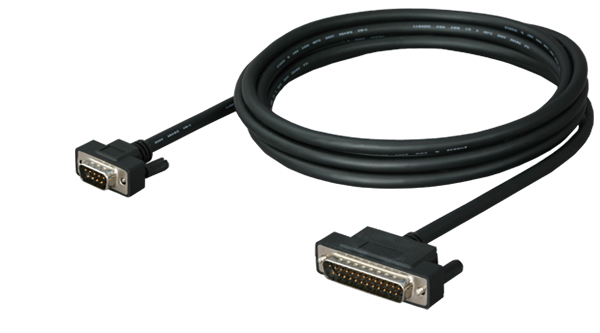

D2CAB-IH-A(3M) RS-232C
  • FA機器側 D-SUB9P プラグ ⇔ 表示器側 D-SUB25P プラグ
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-IH-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります

●株式会社Pro-face製ケーブル対応型式 ・「GP000-IS02-MS」 (ケーブル長 : 3m)

  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
GP/GLCシリーズ
接続先
QJ71C24N, QJ71C24N-R2, QJ71C24, QJ71C24-R2 A1SJ71QC24N1, A1SJ71QC24N, A1SJ71QC24 A1SJ71UC24-R2, A1SJ71C24-R2, A2CCPU24
Pro-face表示器⇔三菱計算機リンク接続ケーブル
D2CAB-JR-A(3M) RS-232C
  • FA機器側 D-SUB25P プラグ ⇔ 表示器側 D-SUB9P レセプタクル
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-JR-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります

●株式会社Pro-face製ケーブル対応型式 ・「CA3-CBL232/5M-01」 (ケーブル長 : 5m)

  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器 (ハンディ除く)
ST401/ST403
接続先
AJ71QC24N, AJ71QC24, AJ71UC24 AJ71C24, AJ71C24-S3, AJ71C24-S6, AJ71C24-S8 F2-232GF, F2-232AW
Pro-faceGP-4105/GP-4115T用コネクタ変換ケーブル

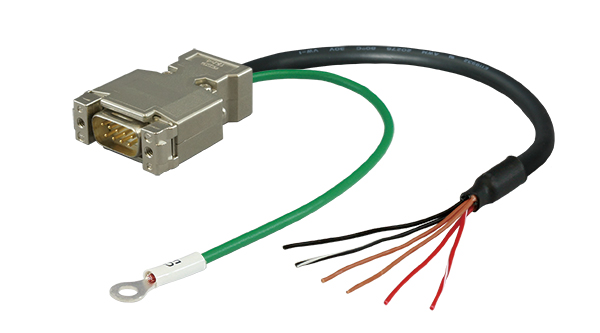

D2CAB-MQ-A(0.15M) RS-232C
  • DAFXIH-CABV側 D-SUB9P プラグ ⇔ 表示器側 バラ線 <コネクタ変換>
  • RS-232Cケーブル
  • ケーブル長 : 0.15m

●Pro-face表示器GP-4105/GP-4115TのRS-232CポートをD-SUB9P プラグに変換するためのインタフェースケーブルです

  • RoHS対応

対応製品

Pro-face表示器⇔三菱計算機リンク接続ケーブル

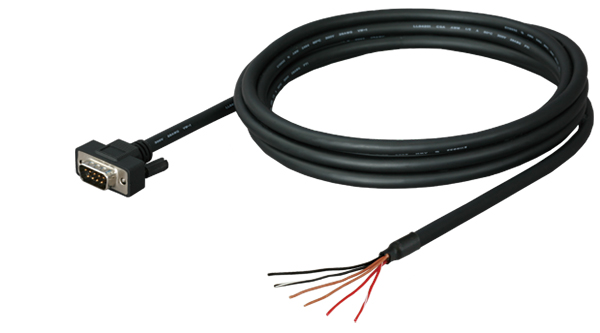

D2CAB-MR-A(3M) RS-232C
  • FA機器側 D-SUB9P プラグ ⇔ 表示器側 バラ線
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-MR-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
GP-4105、GP-4115T
接続先
QJ71C24N, QJ71C24N-R2, QJ71C24, QJ71C24-R2 LJ71C24, LJ71C24-R2 A1SJ71QC24N, A1SJ71QC24N-R2, A1SJ71QC24, A1SJ71QC24-R2 A1SJ71UC24-R2, A1SJ71UC24-PRF, A1SJ71C24-R2
Pro-face表示器⇔三菱計算機リンク接続ケーブル

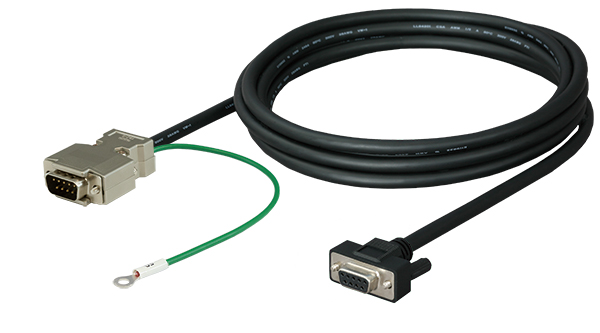

D2CAB-MS-A(3M) RS-232C
  • FA機器側 D-SUB9P プラグ ⇔ 表示器側 D-SUB9P レセプタクル
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-MS-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
ST401/ST403
接続先
QJ71C24N, QJ71C24N-R2, QJ71C24, QJ71C24-R2 A1SJ71QC24N, A1SJ71QC24, A1SJ71UC24-R2, A1SJ71C24-R2
Pro-face表示器⇔三菱計算機リンク接続ケーブル
D2CAB-MT-A(3M) RS-232C
  • FA機器側 D-SUB25P プラグ ⇔ 表示器側 D-SUB9P レセプタクル
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-MT-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器 (ハンディ除く)
GP4000シリーズ(GP4100シリーズ、GP4203Tを除く) GP3000シリーズ、ST3000シリーズ
接続先
FX0N-232ADP
Pro-face表示器⇔三菱計算機リンク接続ケーブル

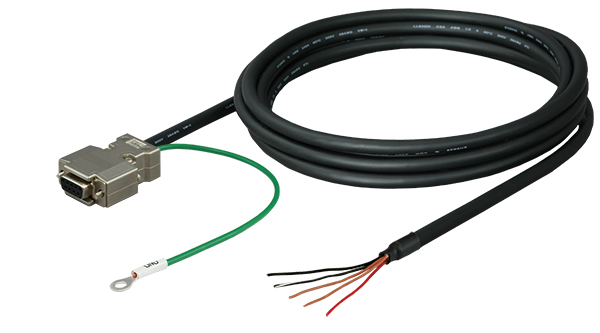

D2CAB-MU-A(3M) RS-232C
  • FA機器側 D-SUB9P レセプタクル ⇔ 表示器側 バラ線
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-MU-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
GP-4105、GP-4115T
接続先
FX3U-232ADP, FX2NC-232ADP, FX3U-232-BD, FX3G-232-BD FX2N-232-BD, FX1N-232-BD
Pro-face表示器⇔三菱計算機リンク接続ケーブル

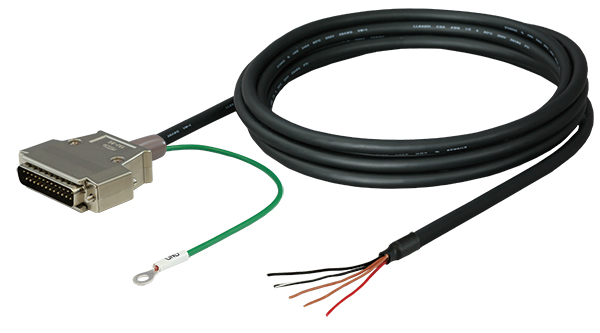

D2CAB-MV-A(3M) RS-232C
  • FA機器側 D-SUB25P プラグ ⇔ 表示器側 バラ線
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-MV-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
GP-4105、GP-4115T
接続先
FX0N-232ADP
Pro-face表示器⇔三菱計算機リンク接続ケーブル
D2CAB-MW-A(3M) RS-232C
  • FA機器側 D-SUB25P プラグ ⇔ 表示器側 バラ線
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-MW-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
GP-4105、GP-4115T
接続先
AJ71QC24N, AJ71QC24N-R2, AJ71QC24, AJ71QC24-R2 AJ71UC24, AJ71C24, AJ71C24-S3, AJ71C24-S6, AJ71C24-S8
Pro-face表示器⇔三菱CPU直結ケーブル
D2CAB-NE-A(3M) RS-232C
  • FA機器側 ミニDIN6P プラグ ⇔ 表示器側 バラ線
  • RS-232Cケーブル
  • ケーブル長 : 3m (15mまでオーダー製作可能です) ※ケーブル長5mの場合、「D2CAB-NE-A(5M)」となります ※対応ケーブル長は接続機器の仕様により異なります

●GP-4105/GP-4115T付属のコネクタに接続します

●株式会社Pro-face製ケーブル対応型式 ・「ZC9CBQ31」 (ケーブル長 : 3m)

  • RoHS対応

接続先

三菱CPU直結
Pro-face表示器
GP-4105、GP-4115T
接続先
MELSEC-QCPU・QモーションCPU(ミニDIN6Pポート搭載)※ ※三菱モーションコントローラについては一部接続可能機種に限ります  詳細についてはお問い合わせください
