三菱エネルギー計測ユニットEcoMonitorLight
EcoMonitorLight用ケーブル、EcoMonitorLight⇔各コンバータユニット用ケーブルをラインナップしております。
- 三菱エネルギー計測ユニット間用ケーブル

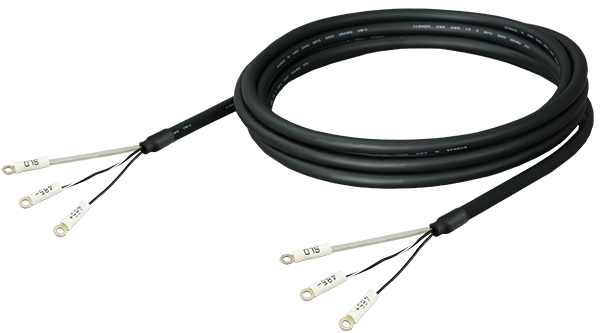

- D4CAB-FW-A(3M) RS-485
- コネクタ形状:FA機器側 丸型圧着端子 ⇔ FA機器側 丸型圧着端子
- ケーブル長 : 3m (500mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-FW-A(5M)」となります
- RS-485ケーブル(2線式)
- RS-485(MODBUS RTU)通信対応 ※三菱エネルギー計測ユニットEMU4-BD1-MB/EMU4-HD1-MB間を接続するためのインタフェースケーブルです
接続形態

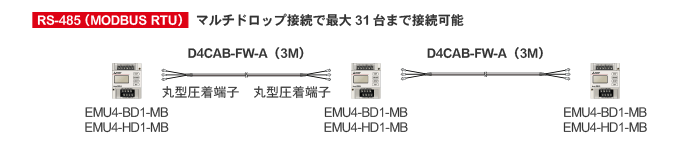

![三菱EcoMonitorLight間をRS-485 (MODBUS RTU) マルチドロップ接続で最大31台まで接続可能](../../images/ill/IFcable/ecomonitor/485multidrop_connect.gif)
直販価格 (税込)
D4CAB-FW-A(3M) | 9,900円 |
---|
- 三菱エネルギー計測ユニット⇔DIFC-WERS2F・DIFC-ERS2F間用ケーブル

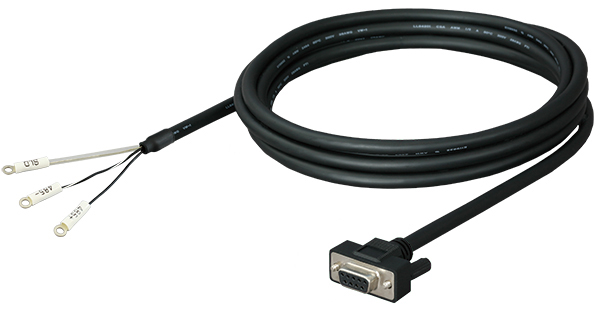

- D4CAB-FV-A(3M) RS-485
- コネクタ形状:FA機器側 丸型圧着端子 ⇔ DIFC-WERS2F・DIFC-ERS2F側 D-SUB9P レセプタクル
- ケーブル長 : 3m (500mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-FV-A(5M)」となります
- RS-485ケーブル(2線式)
- RS-485(MODBUS RTU)通信対応 ※三菱エネルギー計測ユニットEMU4-BD1-MB/EMU4-HD1-MB⇔DIFC-WERS2F・DIFC-ERS2F間を接続するためのインタフェースケーブルです
接続形態
パソコンによるエネルギー計測ユニットのデータ収集 ・ 計測データ表示が可能になります。 (データ収集ソフトウェア「EMU4-SW1」が必要です。データ収集ソフトウェアは三菱電機FAサイトよりダウンロードできます)

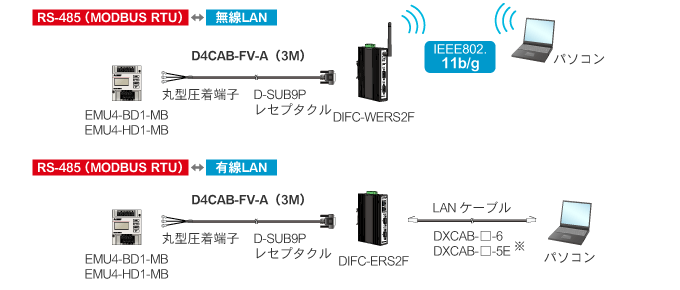

![三菱EcoMonitorLightとPC間を有線LANまたは無線LAN接続で可能](../../images/ill/IFcable/ecomonitor/485-lan_connect.gif)
※ パソコンと直接接続する場合はクロスケーブルをご使用ください
対応製品
直販価格 (税込)
D4CAB-FV-A(3M) | 13,970円 |
---|
- 三菱エネルギー計測ユニット⇔DIFU-RS24A間用ケーブル

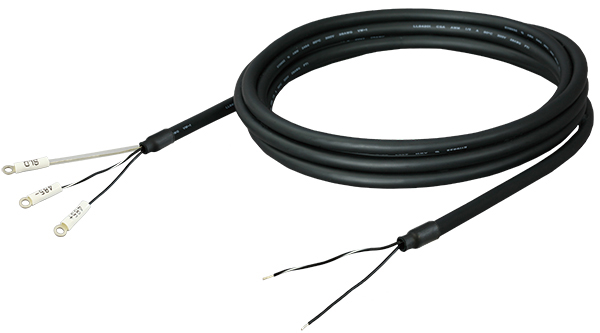

- D4CAB-FU-A(3M) RS-485
- コネクタ形状:FA機器側 丸型圧着端子 ⇔ DIFU-RS24A側 バラ線
- ケーブル長 : 3m (500mまでオーダー製作可能です) ※ケーブル長5mの場合、「D4CAB-FU-A(5M)」となります
- RS-485ケーブル(2線式)
- RS-485(MODBUS RTU)通信対応 ※三菱エネルギー計測ユニットEMU4-BD1-MB/EMU4-HD1-MB⇔DIFU-RS24A間を接続するためのインタフェースケーブルです
接続形態
パソコンによるエネルギー計測ユニットのデータ収集 ・ 計測データ表示が可能になります。 (データ収集ソフトウェア「EMU4-SW1」が必要です。データ収集ソフトウェアは三菱電機FAサイトよりダウンロードできます)

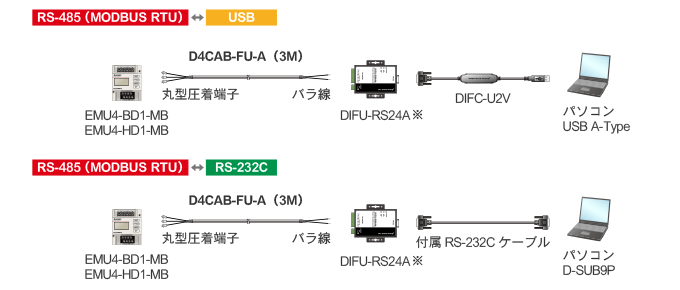

![三菱EcoMonitorLightとPC間をUSBまたはRS-232Cで接続可能](../../images/ill/IFcable/ecomonitor/485-usb_rs232c_connect.gif)
※ DIFU-RS24Aの終端抵抗を未使用に設定してご使用ください
対応製品
直販価格 (税込)
D4CAB-FU-A(3M) | 9,900円 |
---|
