HOME製品情報インタフェースケーブル>三菱シーケンサ⇔三菱インバータ間ケーブル
三菱シーケンサ⇔分配器ケーブル
D4CAB-IH-A(3M) RS-485
D4CAB-IH-A(3M)
  • MELSEC-FX側 RJ-45 ⇔ 分配器側 RJ-45
  • RS-485ケーブル
  • ケーブル長 : 3m (50mまでオーダー製作可能です) ※ケーブル長3mの場合、「D4CAB-IH-A(3M)」となります

●三菱シーケンサ⇔分配器を接続するためのケーブルです

  • RoHS対応

接続先

接続形態

・1 : N接続 (分配器使用)※1  シーケンサ1台に対して接続できるインバータの台数はシーケンサの型式によって異なるため  各型式ごとのマニュアルをご参照ください

三菱シーケンサ

 FX3S、FX3G(FX3G-485-BD-RJ)

三菱インバータ

 FR-D700、FR-E700(内蔵PUポート)

※1:インバータ側に終端抵抗を接続できないため、分配器を使用して接続してください

直販価格 (税込)

D4CAB-IH-A (3M) 4,950円
三菱シーケンサ⇔分配器間ケーブル

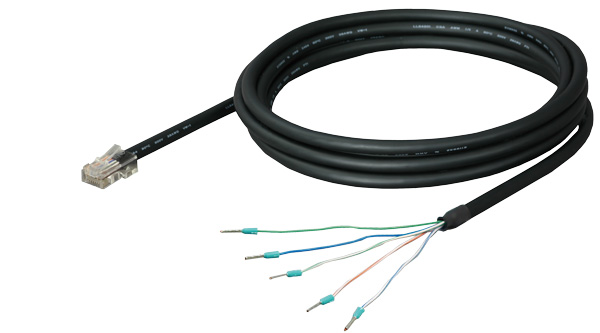

D4CAB-HV-A(3M) RS-485
D4CAB-HV-A(3M)
  • インバータ側 RJ-45 ⇔ 三菱シーケンサ側 棒圧着端子
  • RS-485ケーブル
  • ケーブル長 : 3m (300mまでオーダー製作可能です) ※ケーブル長3mの場合、「D4CAB-HV-A(3M)」となります

●三菱シーケンサ⇔三菱インバータを接続するためのケーブル
 です

  • RoHS対応

接続先

接続形態

・1 : N接続 (分配器使用)※1  シーケンサ1台に対して接続できるインバータの台数はシーケンサの型式によって異なるため  各型式ごとのマニュアルをご参照ください

三菱シーケンサ

 FX5UJ(FX5-485-BD・FX5-485ADP)※2  FX5U、FX5UC(内蔵RS-485端子台・FX5-485-BD・FX5-485ADP)※2  FX3S、FX3G、FX3GC、FX3U(FX□-485-BD・FX□-485ADP(-MB))※3, ※4

三菱インバータ

 FR-D700、FR-E700(内蔵PUポート)

※1:インバータ側に終端抵抗を接続できないため、分配器を使用して接続してください ※2:内蔵RS-485ポート,FX5-485-BD,FX5-485ADPは終端抵抗を110Ωに設定してください    詳細については三菱電機株式会社の「MELSEC iQ-F FX5ユーザーズマニュアル(シリアル通信編)」    をご参照ください ※3:FX□-485ADPはFX□-CNV-□が必要です ※4:FX□-485-BD,FX□-485ADP(-MB)の終端抵抗を110Ωに設定してください    詳細については三菱電機株式会社の「FXシリーズマイクロシーケンサ ユーザーズマニュアル(通信    制御編)」をご参照ください

内蔵RS-485端子台・FX5-485-BDを使用する場合は総延長距離が50m以内であること FX5-485ADPを使用する場合は総延長距離が1200m以内であること FX□-485-BDを使用する場合は総延長距離が50m以内であること FX□-485ADP(-MB)を使用する場合は総延長距離が500m以内であること

直販価格 (税込)

D4CAB-HV-A(3M)8,580円
