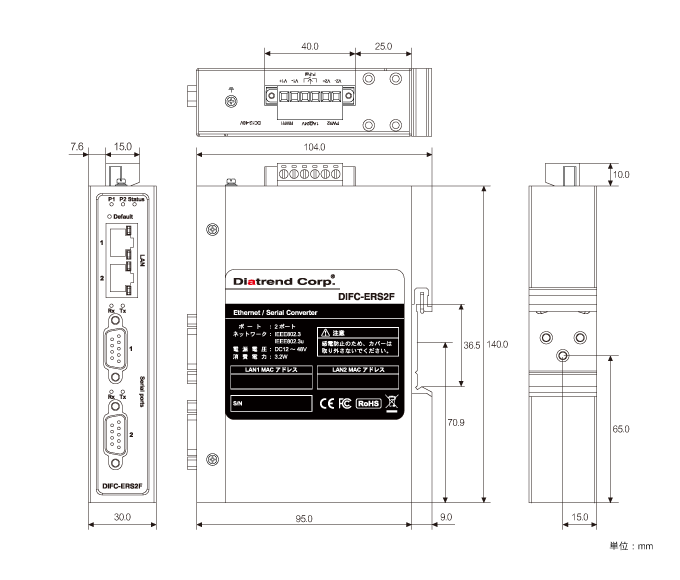

外形図
設定ソフト

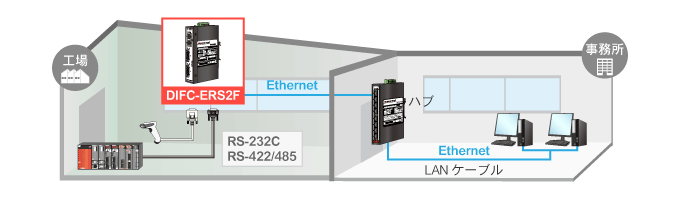

ご使用のシリアル機器をイーサネットでリモート接続

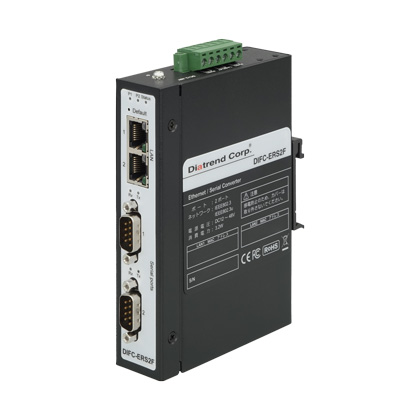

イーサネット/シリアルコンバータ DIFC-ERS2Fは、RS-232C/RS-422/RS-485通信を有線LANに変換します。ご使用のシリアル機器をイーサネットに接続することができ、ネットワーク構築が可能です。また、IPアドレス等必要なデータを自動的に割り当てるDHCPクライアント機能もサポートしています。

特長

RS-232C/RS-422/RS-485⇔イーサネットコンバータ
Windows 10/8.1/8/7/Vistaに対応
最大255のシリアルポートに拡張
自動検出イーサネットポートを2ポート搭載し、二重のネットワーク構成に対応
最大921.6kbpsの高速シリアル通信をサポート
COMポートリダイレクタ（仮想COMポート）、TCPサーバモード、 TCPクライアントモード、UDPサーバモード、UDPクライアントモードをサポート
診断を容易にするLEDインジケータ
設定ユーティリティとポートマッピングユーティリティの統合をサポート： 255のCOMポートと自己診断の設定・管理が容易
マルチアクセス機能をサポート：複数のホスト（5台）から1つのシリアルポートにアクセス可能
TCPクライアントモード： 16台のホストがアクセス可能
USDGモードをサポート：複数のシリアルデバイスをイーサネット上で一元管理可能

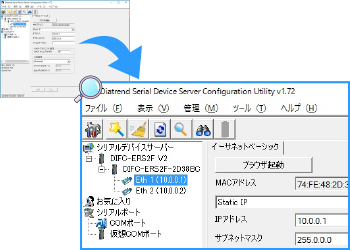

DIFC-ERS2Fの検出・ネットワーク設定を容易にするユーティリティ
DINレール、壁掛け取り付け可能
シリアル信号と電源ラインにサージ保護機能付き
ネットワーク管理のためのSNMP MIB-Ⅱをサポート
Auto MDI/MDI-X機能に対応
DHCPクライアント機能をサポート

※ パソコンと直接接続する場合はクロスケーブルが必要です

パッケージ内容
DIFC-ERS2F	1台
ユーティリティソフト/ユーザーズマニュアル（CD-ROM）	1枚
DINレール取り付けマウント（本体に付属）	1個
壁掛け取り付けキット	1セット
ループバックテスター	1個
DIFC-ERS2Fクイックセッティング	1枚

直販価格（税込）

DIFC-ERS2F	38,280円

DIFC-ERS2F+DAP-A2W6でシリアル機器を無線化

DIFC-ERS2FにDAP-A2W6を組み合わせることで、シリアル機器と無線LANによる接続が可能です。 LANケーブルの敷設が難しい場所や、移動体に組み込むことによって設計の自由度が上がります。

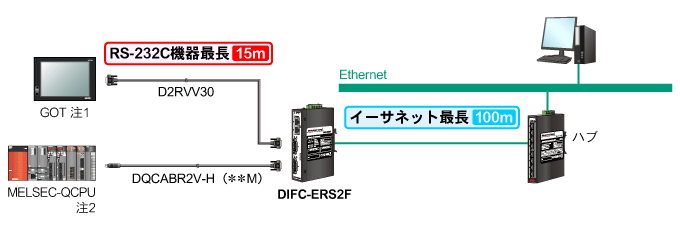

長距離通信

中・長距離通信の場合、イニシャルコストや設備等に費用がかかっていましたが、イーサネットに接続することで大幅なコスト削減が可能です。

注1 ： GOTにRS-232CのD-SUB9Pポートが搭載されている機種に限ります　　　　GOT2000には対応していません注2 ： MELSEC-QCPUにミニDIN6Pポートが搭載されている機種に限ります

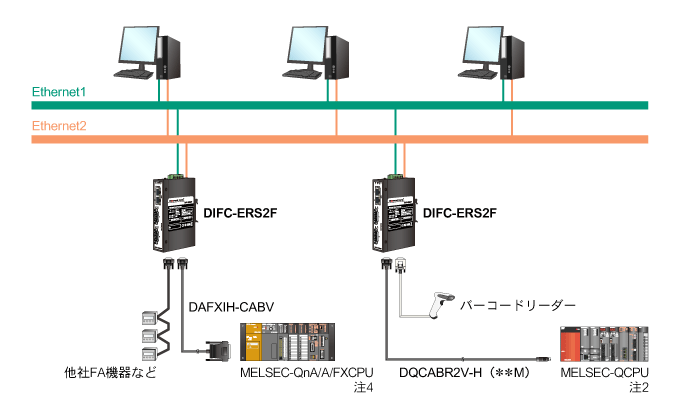

マルチアクセス　注3

マルチアクセス機能を使用すると、イーサネットネットワーク上で最大5台のホストと接続できます。

注2 ： MELSEC-QCPUにミニDIN6Pポートが搭載されている機種に限ります注3 ： 1台のDIFC-ERS2Fに2台以上のホストから同時に通信できません注4 ： MELSEC-FXCPUにD-SUB25Pポートが搭載されている機種に限ります

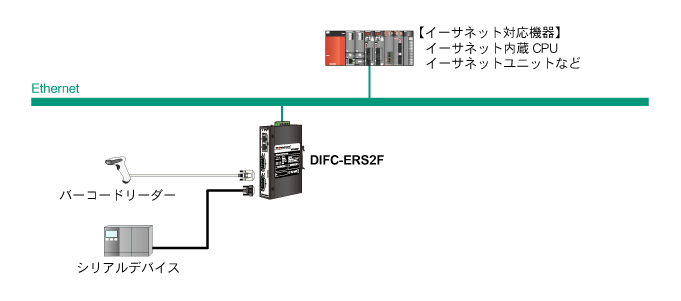

USDGモード（Universal Serial Data Gateway）

イーサネット対応機器とシリアルデバイスがイーサネットネットワーク上で通信できます。複数のシリアルデバイスをイーサネット上で一元管理可能。

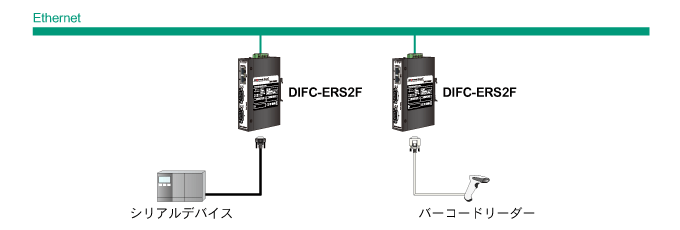

ピアツーピア

パソコンやアプリケーションなしで、2台のシリアルデバイスがイーサネットネットワーク上で通信できます。

仕様

プロトコル		ICMP、IP、TCP、UDP、BOOTP、DHCP、Auto IP、Telnet、SNMP、HTTP、DNS、SMTP、ARP、NTP
ネットワーク		IEEE802.3、IEEE802.3u
インタフェース	ネットワーク	10/100Mbps
インタフェース	シリアル	RS-232C、RS-422、RS-485
ネットワークポート数		2ポート
シリアルポート数		2ポート
シリアルポートコネクタ		D-SUB9P プラグ
通信速度		50bps～921.6kbps
パリティビット		なし、奇数、偶数、マーク、スペース
データビット		5、6、7、8
ストップビット		1、1.5、2
フロー制御		なし、XOn/XOff、RTS/CTS
データ信号	RS-232C	TxD、RxD、CTS、RTS、DTR、DSR、DCD、RI、GND
	RS-422	TxD+、TxD-、RxD+、RxD-、GND
	RS-485	2W：Data+、Data-、GND 4W：TxD+、TxD-、RxD+、RxD-、GND
診断LED	LAN	スピード、リンク/アクティブ
	シリアル	送受信（Tx、Rx）
	システム	パワー、ステータス
ユーティリティソフトウェア		設定ユーティリティ ※1
対応OS		Windows 10/8.1/8/7/Vista　（32bit版、64bit版）
MTBF		1,558,803時間
電源		DC12～48V（冗長電源） ※2、サージ保護機能付
リレー出力		電源2系統入力時にON ※3
消費電力		3.2W
シリアル保護		15kV ESD
イーサネット保護		1.5kV 磁気絶縁
適合規格		EN55024 EN61000-4-2、EN61000-4-3、EN61000-4-4 EN61000-4-5、EN61000-4-6、EN61000-4-8 IEC60068-2-6、IEC60068-2-27、IEC60068-2-32
取付方法		DINレール取り付け、壁掛け取り付け
動作温度		-10～60℃
保存温度		-40～85℃
動作湿度		10～95％RH、結露なきこと
保存湿度		10～95％RH、結露なきこと
重量	本体	432g ※4
	壁掛け取り付けキット	20g
	ループバックテスター	25g
