【鉄道振動試験規格対応品】産業用PoEスイッチングハブ ギガビットタイプ
DEH-GTX14AF(RSV)　 　PoE　 14ポート

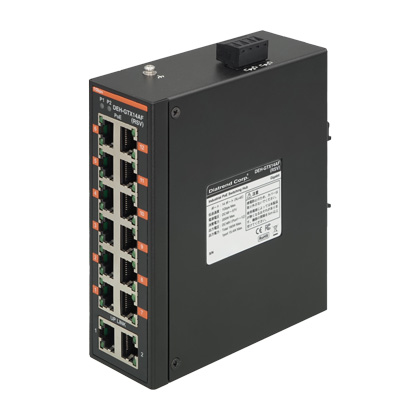

DEH-GTX14AF(RSV)
  • 即日出荷
  • RoHS対応
  • PoE対応
  • IEEE802.3af準拠
  • 1000Base-TX
  • 伝達速度1000Mbps
  • 冗長電源
  • Auto MDI/MDI-X
  • DINレール取り付け
  • 動作温度-25℃〜70℃
ダウンロード マニュアル 外形図（PDF/CAD）
DEH-GTX14AF(RSV）は鉄道振動耐久試験に合格しています

活用例

電車内における事件が相次ぐことから、国土交通省は安全安心のため車両への防犯カメラ設置の義務化を進めています。 ネットワークカメラを設置する際に使用されるPoEハブを鉄道向け振動試験規格「JIS E 4031:2013/IEC61373:2010」に対応させました。 PoEハブを使用することにより、新たに車両内に設置したそれぞれのカメラに電源を確保する必要がありません。

DEH-GTX14AF(RSV）はコンパクトでありながら最大12ポートのPoE給電が可能です。電源確保が容易になり、鉄道車両への防犯カメラ設置に役立ちます

JIS E 4031:2013/IEC61373:2010、IEEE802.3af規格準拠の
産業用PoEスイッチングハブ

DEH-GTX14AF(RSV)は、鉄道振動試験規格対応の14ポート搭載のギガビットタイプのPoEスイッチングハブです。 14ポート中12ポートがPoE（Power over Ethernet）に対応しており、LANケーブル1本でデータ通信と電力供給を可能にします。 電源工事や電源確保に難しい場所でも、無線LANアクセスポイントやネットワークカメラ等の設置が可能です。 また、コンパクトサイズのため省スペースに貢献します。

PoEハブでカメラ・センサ・バーコードリーダー・アクセスポイント・IP電話の電源不要

耐環境性・耐久性

動作温度-25℃〜70℃に対応しており温度差の大きい工場等で使用できます。

DEH-GTX14AF(RSV） 動作温度-25℃〜70℃

電源

冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能　2系統入力することにより電源の冗長化可能

冗長電源

仕様
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3af
インタフェース 10Base-T/100Base-TX/1000Base-T
RJ-45ポート数 14ポート
PoE給電ポート ポート1〜12
PoE給電方式 Alternative-A （データ線利用1、2、3、6）
PoE給電電力 （MAX） ポート1〜12：15.4W（IEEE802.3af準拠）、12ポート合計：180W
伝送距離（MAX） 100m
伝送速度（MAX） 1000Mbps
LED P1 P2
適合ケーブル UTP/STPケーブル （CAT6/CAT5e対応）
MTBF 380,000時間
電源 DC48〜57V（冗長電源）※1 （逆極性保護）
消費電力（MAX） 10W （PoE無）/200W （PoE有）
ESD保護 DC6000V
サージ保護 DC2000V
ケース材質 IP40　スチール
適合規格 CE/FCC（クラスA） EN61000-3-2、EN61000-3-3 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32 JIS E 4031:2013/IEC61373:2010
取付方法 DINレール取り付け
動作温度 -25〜70℃
保存温度 -40〜85℃
動作湿度 5〜95％RH、結露なきこと
保存湿度 5〜95％RH、結露なきこと
本体重量 800g ※2

※1 ： 1系統での使用可能　2系統入力することにより電源の冗長化可能 ※2 ： DINレール取り付けマウントを含みます

外形図
特長
  • JIS E 4031:2013/IEC61373:2010性能実証済 ： 激しい衝撃・振動に耐久
  • 産業用PoEスイッチングハブ
  • 最大9kBまでのジャンボフレーム機能搭載
  • IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3af
  • イーサネットポート ： 14ポート
  • IEEE802.3af準拠 ： ポート1〜12 （1ポート最大15.4W） （12ポート合計最大180W）
  • IEEE802.3af自動検出機能 ： PoE対応機器接続後、給電開始
  • Auto MDI/MDI-X機能に対応 ： ストレート・クロスケーブルを自動判別
  • オートネゴシエーション機能対応 ： 通信速度と通信モードを自動的に最適化
  • 伝送速度 ： 10/100/1000Mbps
  • 電源ラインにDC2000Vのサージ保護機能
  • イーサネットポートにDC6000VのESD保護機能
  • 電源 ： DC48〜57V （冗長電源）（逆極性保護）
  • IP40の金属筐体採用
  • DINレール取り付け可能
パッケージ内容
DEH-GTX14AF(RSV) 1台
DINレール取り付けマウント（本体に付属） 1個
製品ご利用に関するご案内 1枚

直販価格 （税込）

DEH-GTX14AF(RSV)223,520円
