- SFPG□□-w

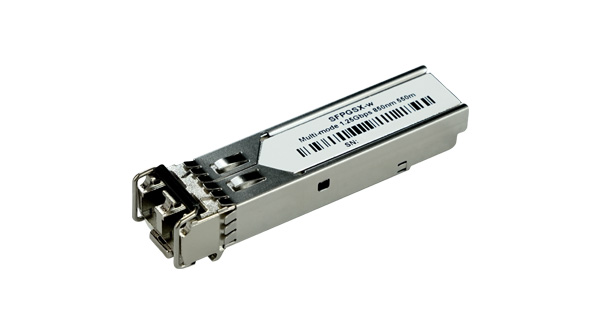

SFPGSX-w
- 伝送距離 ： 550m、10km、30km、50km、70km
- ホットスワップ機能対応
- 動作温度 ： -40〜85℃
- 対応光ファイバー ： マルチモード（MMF） 2芯 LC、シングルモード（SMF） 2芯 LC
- 三菱電機製CC-Link IE対応インテリジェントHUB NZ2MHG-T8F2接続可能品（SFPGSX-w、SFPGLX10-w）
LANケーブルでは伝送できない100m以上の接続を可能に！
SFPポート搭載のネットワーク機器に挿入することにより、ネットワーク機器間を光ファイバーケーブルで接続可能です。 SFPタイプは、最大伝送距離70km対応製品をラインナップしています。
※ ： 光ファイバーの伝送距離はSFPモジュールの仕様によります
ラインナップ
| 型式 | 最大伝送距離 | 光波長 | コネクタ | ファイバータイプ | |
|---|---|---|---|---|---|
| 送信 | 受信 | ||||
| SFPGSX-w ※ | 550m | 850nm | 2芯 LC | マルチモード（MMF） | |
| SFPGLX10-w ※ | 10km | 1310nm | 2芯 LC | シングルモード（SMF） | |
| SFPGLHX30-w | 30km | 1310nm | |||
| SFPGXD50-w | 50km | 1550nm | |||
| SFPGZX70-w | 70km | 1550nm | |||
※ ： 三菱電機製CC-Link IE対応インテリジェントHUB NZ2MHG-T8F2接続可能品です （三菱電機テクニカルニュース）
仕様
| 型式 | SFPGSX-w | SFPGLX10-w | SFPGLHX30-w | SFPGXD50-w | SFPGZX70-w |
|---|---|---|---|---|---|
| 通信速度 | 1000Mbps | ||||
| コネクタ | 2芯 LC | ||||
最大 伝送距離 |
550m | 10km | 30km | 50km | 70km |
| ファイバータイプ | マルチモード（MMF） | シングルモード（SMF） | |||
| 光波長 | 850nm | 1310nm | 1310nm | 1550nm | 1550nm |
| 送信パワー | -9〜-3dBm | -9〜-3dBm | -5〜0dBm | -4〜1dBm | 0〜5dBm |
| 受信感度 | -18〜-3dBm | -23〜-3dBm | -23〜-3dBm | -24〜-3dBm | -24〜-3dBm |
| 許容損失 ※1 | 9dB | 14dB | 18dB | 20dB | 24dB |
| 動作温度 | -40〜85℃ | ||||
| 保存温度 | -40〜85℃ | ||||
| 動作湿度 | 5〜95%RH、結露なきこと | ||||
| 保存湿度 | 5〜95%RH、結露なきこと | ||||
| 外形寸法 | 13×57×9mm | ||||
| 本体重量 | 18g | ||||
※1 ： 同一製品同士で接続の場合の値です
対応製品
※上記以外の光ファイバーケーブルについてはお問い合わせください
直販価格 （税込）
| SFPGSX-w | 25,080円 |
|---|---|
| SFPGLX10-w | 29,370円 |
| SFPGLHX30-w | 78,320円 |
| SFPGXD50-w | 111,320円 |
| SFPGZX70-w | 126,720円 |
セット品のご案内
下記製品とのセット品をご用意しております
対応光ファイバーについて
- MMF（Multi Mode Fiber）： 光コードコア径が50μmまたは62.5μmのファイバー
- SMF（Single Mode Fiber）： 光コードコア径が9.2μmのファイバー
