HOME＞製品情報＞ネットワークソリューション＞スイッチングハブ＞産業用イーサネットスイッチングハブ DEH-GTX4F2 【特長】
産業用イーサネットスイッチングハブ ギガビットタイプ
DEH-GTX4F2　 4ポート
DEH-GTX4F2
  • 即日出荷
  • RoHS対応
  • 1000Base-T
  • 伝達速度1000Mbps
  • 冗長電源
  • Auto MDI/MDI-X
  • Jumbo Frame
  • DINレール取り付け
  • 動作温度-25℃〜70℃
ダウンロード マニュアル 外形図（PDF/CAD）
SFPモジュールのセット価格
光メディアコンバータとスイッチングハブが１台に！SFP2ポート搭載！

DEH-GTX4F2は耐環境性、耐久性に優れたギガビットタイプのスイッチングハブです。 イーサネットを4ポート、SFPを2ポート搭載しています。 SFPポートにSFPモジュールを挿入することで、光信号に変換され光ファイバーケーブルで接続できます。 電源はDC12V〜36Vの冗長入力となり、システムの信頼性を高めます。 動作範囲温度は-25℃〜70℃と広域で、過酷な産業環境でも使用できます。 ポート配置がコンパクト設計で省スペース化に貢献します。

DEH-GTX4F2 産業用イーサネットスイッチングハブ ギガビットタイプ 4ポート搭載

SFPポート搭載　光ファイバーケーブルで長距離通信

SFPポートを2ポート搭載しています。SFPモジュールと光ファイバーで最長70kmの接続可能です。 ※ （光ファイバーケーブル通信の場合は電力供給しません）

SFPモジュールと光ファイバーで最長70kmの長距離通信

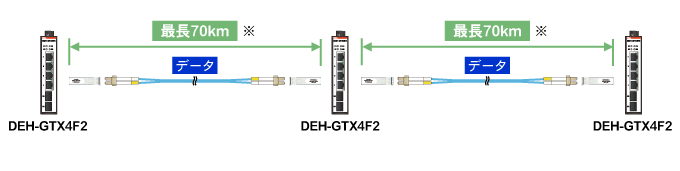

光中継機として使用したい場合
SFPモジュールと光ファイバーで光中継機としても使用可能

・SFP ： 業界標準規格のため汎用性が高く、用途に合わせてモジュールの選択が可能 ・SFPモジュール ： ホットプラグ対応 ・光ファイバーケーブル ： ノイズに強く長距離通信に対応

※ ： 光ファイバーの伝送距離はSFPモジュールの仕様によります

光ファイバーケーブルについてはお問い合わせください
関連製品はこちら

耐環境性・耐久性

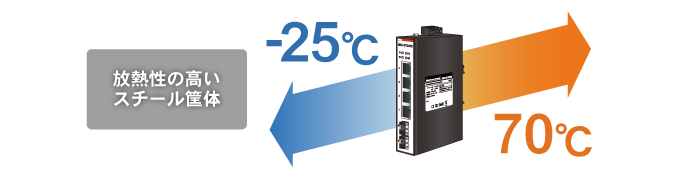

動作温度-25℃〜70℃に対応しており温度差の大きい工場等で使用できます。

DEH-GTX5C 動作温度-25℃〜70℃ 筐体IP40スチール

電源

冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能　2系統入力することにより電源の冗長化可能

冗長電源

DINレール取り付け可能

取り付けが容易なDINレール取り付けに対応しています。 （DINレール取り付けマウントは製品出荷時に取り付けられています）

DINレール取り付け

大容量データ通信

通信規格1000Base-T対応インタフェース搭載
　　動画や画像等の大容量データの転送が快適。
最大9kBまでのジャンボフレーム機能搭載
　　データ転送効率が向上。
特長
  • ギガビットイーサネットに対応したイーサネットスイッチ
  • IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x
  • イーサネットポート：4ポート SFPポート：2ポート
  • SFPポートを搭載し、SFPモジュールと光ファイバーで最長70kmの接続可能 ※光ファイバーの伝送距離はSFPモジュールの仕様によります
  • 最大9kBまでのジャンボフレーム機能搭載
  • Auto MDI/MDI-X機能に対応
  • オートネゴシエーション機能対応 ： 通信速度と通信モードを自動的に最適化
  • 電源ラインにDC2000Vのサージ保護機能
  • イーサネットポートにDC6000VのESD保護機能
  • 放熱性と高い耐久性を備えたIP40の金属筐体採用
  • 電源 ： DC12〜36V （冗長電源）（逆極性保護）
  • DINレール取り付け可能
パッケージ内容
DEH-GTX4F2 1台
DINレール取り付けマウント（本体に付属） 1個
製品ご利用に関するご案内 1枚

直販価格 （税込）

DEH-GTX4F247,520円
SFPモジュールとのセット価格
SFPタイプ　　　→ 製品情報
型式 セット内容 直販価格 （税込）
DEH-GTX4F2（SX-w）DEH-GTX4F2×1台、SFPGSX-w×1個61,160円
DEH-GTX4F2（SX-w）（SX-w）DEH-GTX4F2×1台、SFPGSX-w×2個74,800円
DEH-GTX4F2（LX10-w）DEH-GTX4F2×1台、SFPGLX10-w×1個64,020円
DEH-GTX4F2（LX10-w）（LX10-w）DEH-GTX4F2×1台、SFPGLX10-w×2個80,520円
DEH-GTX4F2（SX-w）（LX10-w）DEH-GTX4F2×1台、SFPGSX-w×1個、SFPGLX10-w×1個77,660円
DEH-GTX4F2（LHX30-w）DEH-GTX4F2×1台、SFPGLHX30-w×1個96,360円
DEH-GTX4F2（XD50-w）DEH-GTX4F2×1台、SFPGXD50-w×1個118,470円
DEH-GTX4F2（ZX70-w）DEH-GTX4F2×1台、SFPGZX70-ｗ×1個128,700円
BiDi SFPタイプ　　　→ 製品情報
型式 セット内容 直販価格 （税込）
DEH-GTX4F2（LX10B13-w）DEH-GTX4F2×1台、SFPGLX10B13-w×1個79,640円
DEH-GTX4F2（LX10B15-w）DEH-GTX4F2×1台、SFPGLX10B15-w×1個99,990円
DEH-GTX4F2（LX20B13-w）DEH-GTX4F2×1台、SFPGLX20B13-w×1個85,140円
DEH-GTX4F2（LX20B15-w）DEH-GTX4F2×1台、SFPGLX20B15-w×1個105,160円
DEH-GTX4F2（LX40B13-w）DEH-GTX4F2×1台、SFPGLX40B13-w×1個104,060円
DEH-GTX4F2（LX40B15-w）DEH-GTX4F2×1台、SFPGLX40B15-w×1個127,710円
DEH-GTX4F2（LX60B13-w）DEH-GTX4F2×1台、SFPGLX60B13-w×1個135,190円
DEH-GTX4F2（LX60B15-w）DEH-GTX4F2×1台、SFPGLX60B15-w×1個139,040円
関連製品
SFPモジュール　SFPタイプ

2芯マルチモード・シングルモード（LC）に対応

SFPモジュール　BiDi SFPタイプ

1芯シングルモード（LC）に対応

LAN用ケーブル（コネクタ加工）

カテゴリ6、カテゴリ5e対応コネクタ付き

LAN用ケーブル

カテゴリ6、カテゴリ5e対応ケーブル

電源

DC24V出力 AC100V

光ファイバーケーブル

コネクタ付マルチモード・シングルモード

仕様
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x
インタフェース 10Base-T/100Base-TX/1000Base-T/100Base-FX/1000Base-X
RJ-45ポート数 4ポート
SFPポート数 2ポート
伝送距離（MAX） イーサネット：100m　光ファイバー：70km ※1
伝送速度（MAX） 1000Mbps
LED P1 P2 G1 G2
MTBF 520,000時間
電源 DC12〜36V （冗長電源）※2（逆極性保護）
消費電力（MAX） 5W
ESD保護 DC6000V
サージ保護 DC2000V
ケース材質 IP40　スチール
適合規格 CE/FCC（クラスA） EN61000-3-2、EN61000-3-3 EN61000-4-2、EN61000-4-3、EN61000-4-4 EN61000-4-5、 EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
動作温度 -25〜70℃
保存温度 -40〜85℃
動作湿度 5〜95％RH、結露なきこと
保存湿度 5〜95％RH、結露なきこと
本体重量 410g ※3

※1 ： 光ファイバーの伝送距離はSFPモジュールの仕様によります ※2 ： 1系統での使用可能　2系統入力することにより電源の冗長化可能 ※3 ： DINレール取り付けマウントを含みます

保護等級

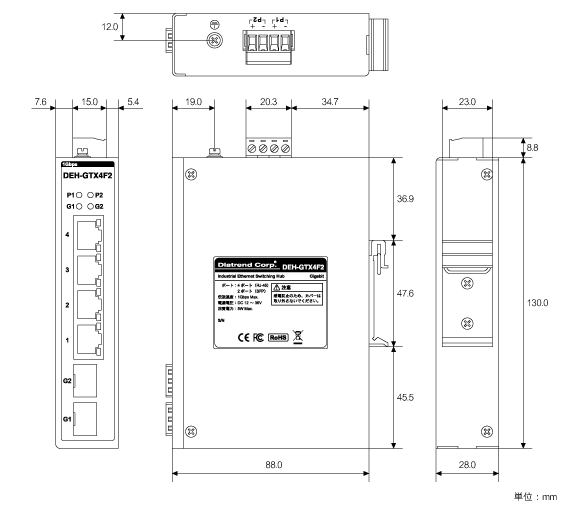

外形図
28.0×88.0×130.0mm（W×D×H）
