SSCNETⅢ/H・SSCNETⅢ対応 光ファイバーケーブル
SSCNETⅢ/H・SSCNETⅢ対応三菱モーションコントローラCPU、位置決めユニット、三菱ACサーボアンプMR-J4/MR-J3シリーズ用の光ファイバーケーブルです。

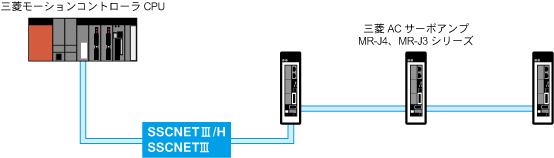

光ファイバーを採用しているためノイズ耐性が高く、三菱ACサーボアンプ間や三菱モーションコントローラCPU ⇔ サーボアンプ間の接続が簡単で省配線化が可能です。
特性の異なる2種類の光ファイバーをご用意しております。
| POFタイプ | 光コードにコストパフォーマンスと柔軟性に優れたPOF（Plastic Optical Fiber）を採用
 POFとは |
|---|---|
| H-PCFタイプ | 光コードにH-PCF（Hard-Plastic Clad Fiber） を採用 POFと比べ伝送損失が少なく （最少5dB/km） 長距離伝送可能 H-PCFとは |
- POFタイプ
- H-PCFタイプ
- SSCNETⅢ/H・SSCNETⅢ対応 光ファイバーケーブル （POFタイプ）
- DFC-PF07-CP（**M）
- 光コードにPOF （Plastic Optical Fiber） を採用
- 盤内用
- コネクタ：F07
- 標準ケーブル長 ： 0.15m、0.3m、0.5m、1m、2m、3m、4m、5m、6m、7m、8m、9m、10m
（上記以外のケーブル長での製作可能）
（ケーブル長が20mを超える場合は「DFC-F07-CP（**M）」をご使用ください）
※ケーブル長3mの場合、「DFC-PF07-CP（3M）」となります
●三菱電機製SSCNETⅢ/H・SSCNETⅢケーブル相当品「MR-J3BUS**M」
●ファナック製FANUCシリアルサーボバス（FSSB）用光ファイバーケーブル相当品「A66L-6001-0023#L*」

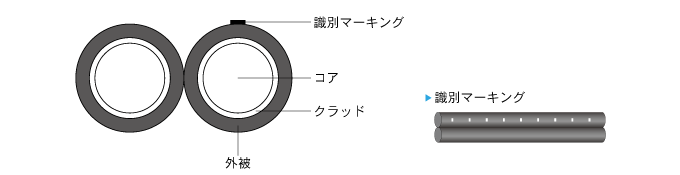

構造図
※イメージ図 製品はケーブル色＜黒＞、識別マーキング＜茶＞です
仕様
| コネクタ | F07コネクタ | ||
|---|---|---|---|
| コア | 材質 | ポリメチルメタクリレート樹脂 | |
| 外径 | 980±60μm | ||
| クラッド | 材質 | フッ素樹脂 | |
| 外径 | 1000±60μm | ||
| 外被 | 材質 | ポリエチレン樹脂（黒） | |
| 外径 | 2.2±0.7mm×2 | ||
| 許容張力 注 | 非固定時 | 140N | |
| 固定時 | - | ||
| 許容曲げ半径 注 | 非固定時 | - | |
| 固定時 | 25mm | ||
| 許容側圧 注 | 非固定時 | 500N/50mm 0.2dB | |
| 固定時 | - | ||
| 使用環境 | -55℃～75℃、0～95％RH ※コネクタ部を含みません |
||
| 開口数 | 0.50 | ||
| 伝送損失 | Lf：1km | 190dB | （λ=0.65μm、Ta=25℃） |
Lf ： ファイバ長（km）、λ（ラムダ）：測定用光源の中心発光波長、Ta ： 周囲温度
注 ： 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
また、布設後は許容曲げ半径を必ずお守りください
- SSCNETⅢ/H・SSCNETⅢ対応 光ファイバー ケーブル （POFタイプ）
- DFC-PF07-RM（**M）
- 光コードにPOF （Plastic Optical Fiber）を採用
- 屋内可動用
- コネクタ：F07
- 移動特性
- 試験方法: ケーブルに荷重を加え、両方向90度の繰り返し曲げを加えた時の光出力変動を測定
（曲げ速度：60回/min、曲げ半径：15mm、荷重：2kg、繰り返し回数：4万回以上）
試験結果：伝送損失増加 0.3dB以下
※試験結果であり、保証値ではありません
（使用方法や環境等により性能は変わります） - 試験方法:曲げ半径200㎜から曲げ半径25㎜まで変化させた後、曲げ半径25㎜から曲げ半径200㎜まで変化させる
これを繰り返した時の光出力変動を測定
（繰り返し回数：700万回以上）
試験結果：伝送損失増加 0.3dB以下
※試験結果であり、保証値ではありません
（使用方法や環境等により性能は変わります）
- 試験方法: ケーブルに荷重を加え、両方向90度の繰り返し曲げを加えた時の光出力変動を測定
- 標準ケーブル長： 1m、2m、3m、4m、5m、6m、7m、8m、9m、10m、15m、20m
（上記以外のケーブル長での製作可能）
（ケーブル長が20mを超える場合は「DFC-F07-RM（**M）」をご使用ください）
※ケーブル長3mの場合、「DFC-PF07-RM（3M）」となります
●三菱電機製SSCNETⅢ/H・SSCNETⅢケーブル相当品「MR-J3BUS**M-A」
●ファナック製FANUCシリアルサーボバス（FSSB）用光ファイバーケーブルとして使用可能
（ファナック製ケーブル置き換えで使用する場合は10m以下でご使用ください）※詳細は「FANUC総合説明書（ハードウェア編）」参照

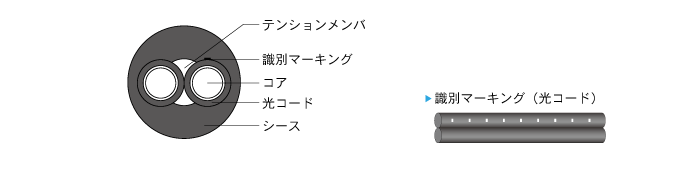

構造図
※イメージ図 製品はケーブル色＜黒＞、識別マーキング＜茶＞です
仕様
| コネクタ | F07コネクタ | |||
|---|---|---|---|---|
| 光コード仕様 | コア | 材質 | ポリメチルメタクリレート樹脂 | |
| 外径 | 980±60μm | |||
| クラッド | 材質 | フッ素樹脂 | ||
| 外径 | 1000±60μm | |||
| 外被 | 材質 | ポリエチレン樹脂（黒） | ||
| 外径 | 短径：2.2±0.7mm 長径：4.4±0.1mm | |||
| 光ケーブル仕様 | テンションメンバ | 材質 | アラミド繊維 | |
| シース | 材質 | ポリ塩化ビニル樹脂（灰） | ||
| 外径 | 6.0±0.2mm | |||
| 許容張力 注 | 非固定時 | 420N | ||
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | - | ||
| 固定時 | 40mm | |||
| 許容側圧 注 | 非固定時 | 500N/50mm 0.2dB | ||
| 固定時 | - | |||
| 使用環境 | -40℃～75℃、0～95％RH ※コネクタ部を含みません |
|||
| 開口数 | 0.50 | |||
| 伝送損失 | Lf：1km | 190dB | （λ=0.65μm、Ta=25℃） | |
Lf ： ファイバ長（km）、λ（ラムダ）：測定用光源の中心発光波長、Ta ： 周囲温度
注 ： 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
また、布設後は許容曲げ半径を必ずお守りください
