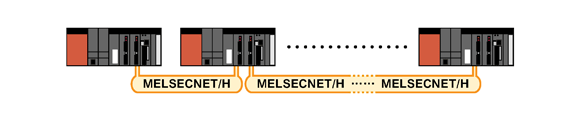

MELSECNET対応 光ファイバーケーブル

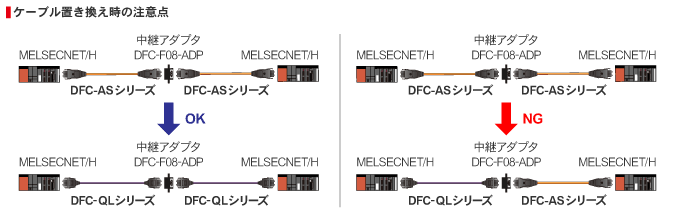

特性の異なる3種類の光ファイバーをご用意しております。
| HCSタイプ | 光コードに高い引張強度を持つ HCS® （Hard Clad Silica）を採用 最長1000mまで伝送可能（MELSECNET/H 25Mの場合400mまで） （HCSは、米国 Lucent Specialty Fiber Technologies社の登録商標です） |
|---|---|
| 大口径石英ガラスタイプ |
光コードに大口径石英ガラスを採用 HCSと比べ伝送損失が少なく （5.5dB/km） 最長1000mまで伝送可能 |
| GI G50/125タイプ | 光コードにコア径50μm、クラッド径125μmのマルチモードGI用光ファイバーを採用 最も伝送損失が少なく （3.0dB/km） 最長2000mまで伝送可能 |
- HCSタイプ
- 大口径石英ガラスタイプ
- GI G50/125 タイプ

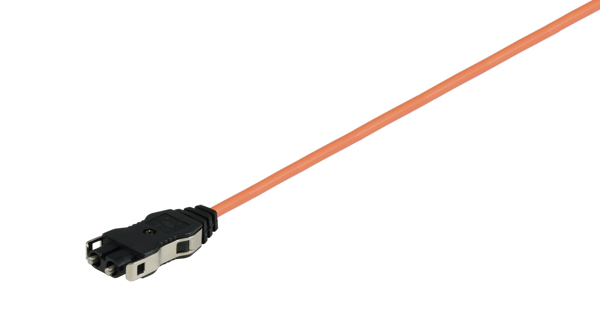

- MELSECNET対応 光ファイバーケーブル （HCSタイプ）
- DFC-ASF08-CP12（**M）
- 光コードにHCS® （Hard Clad Silica）を採用 SI用光ファイバー
- 盤内用
- コネクタ ： F08
- 光コード数 ： 1
- 光ファイバー芯数 ： 2
- 標準ケーブル長 ： 1m、2m、3m、5m、10m、15m、20m
（1000mまでオーダー製作可能）
※ケーブル長3mの場合、「DFC-ASF08-CP12（3M）」となります
●三菱電機システムサービス株式会社製光ファイバーケーブル相当品「AS-2P-***M-A」
構造図
仕様
| コネクタ | F08コネクタ | ||
|---|---|---|---|
| コア | 材質 | 石英ガラス | |
| 外径 | 200±5μm | ||
| クラッド | 材質 | ハードポリマ | |
| 外径 | 230＋0-10μm | ||
| 被覆 | 材質 | フッ素系樹脂 | |
| 外径 | 0.5±0.1mm | ||
| 補強材 | アラミド繊維 | ||
| 外被 | 材質 | 耐熱PVC（橙） | |
| 外径 | 約4.3mm | ||
| 許容張力 注 | 非固定時 | 200N | |
| 固定時 | - | ||
| 許容曲げ半径 注 | 非固定時 | 90mm | |
| 固定時 | 50mm | ||
| 許容側圧 注 | 非固定時 | 980N/50mm | |
| 固定時 | - | ||
| 使用環境 | -15℃～60℃ ※コネクタ部を含みません |
||
| 開口数 | 0.37±0.002 | ||
| 伝送損失 | 1km以下 | ≦6.0*Lf dB | （λ=0.85μm） |
Lf ： ファイバ長（km）、λ（ラムダ）：測定用光源の中心発光波長
注 ： 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
また、布設後は許容曲げ半径を必ずお守りください

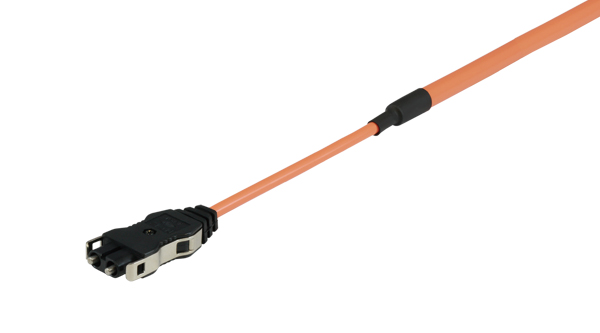

- MELSECNET対応 光ファイバーケーブル （HCSタイプ）
- DFC-ASF08-RM12（**M）
- 光コードにHCS® （Hard Clad Silica）を採用 SI用光ファイバー
- 屋内用
- コネクタ ： F08
- 光コード数 ： 1
- 光ファイバー芯数 ： 2
- 標準ケーブル長 ： 1m、2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m、100m、200m
（1000mまでオーダー製作可能）
※ケーブル長3mの場合、「DFC-ASF08-RM12（3M）」となります
●三菱電機システムサービス株式会社製光ファイバーケーブル相当品「AS-2P-***M-B」

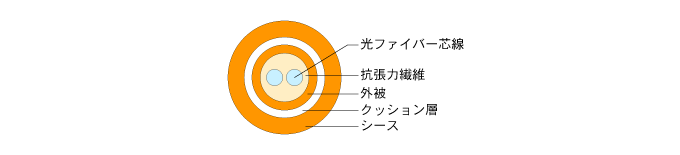

構造図
仕様
| コネクタ | F08コネクタ | |||
|---|---|---|---|---|
| 光コード仕様 | コア | 材質 | 石英ガラス | |
| 外径 | 200±5μm | |||
| クラッド | 材質 | ハードポリマ | ||
| 外径 | 230＋0-10μm | |||
| 被覆 | 材質 | フッ素系樹脂 | ||
| 外径 | 0.5±0.1mm | |||
| 補強材 | アラミド繊維 | |||
| 外被 | 材質 | 耐熱PVC（橙） | ||
| 外径 | 約4.3mm | |||
| 光ケーブル仕様 | クッション層 | プラスチック | ||
| シース | 材質 | 耐熱PVC（橙） | ||
| 仕上がり外径 | 8.3mm | |||
| 許容張力 注 | 非固定時 | 200N | ||
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 170mm | ||
| 固定時 | 80mm | |||
| 許容側圧 注 | 非固定時 | 980N/50mm | ||
| 固定時 | - | |||
| 使用環境 | -15℃～60℃ ※コネクタ部を含みません |
|||
| 開口数 | 0.37±0.002 | |||
| 伝送損失 | 1km以下 | ≦6.0*Lf dB | （λ=0.85μm） | |
Lf ： ファイバ長（km）、λ（ラムダ）：測定用光源の中心発光波長
注 ： 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
また、布設後は許容曲げ半径を必ずお守りください

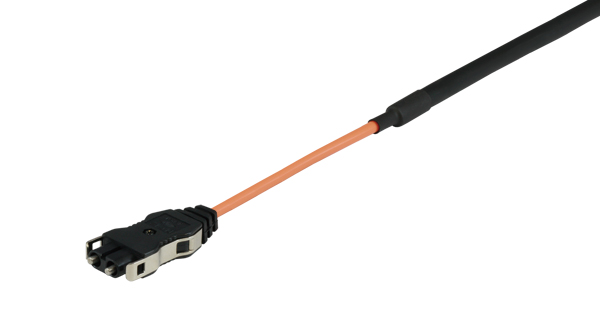

- MELSECNET対応 光ファイバーケーブル （HCSタイプ）
- DFC-ASF08-FD12（**M）
- 光コードにHCS®（Hard Clad Silica）を採用 SI用光ファイバー
- 屋外用
- コネクタ ： F08
- 光コード数 ： 1
- 光ファイバー芯数 ： 2
- 標準ケーブル長 ： 5m、10m、15m、20m、25m、30m、35m、40m、45m、50m、100m、200m
（1000mまでオーダー製作可能）
※ケーブル長5mの場合、「DFC-ASF08-FD12（5M）」となります
●三菱電機システムサービス株式会社製光ファイバーケーブル相当品「AQ-2P-***M-C」
※納期についてはお問い合わせください

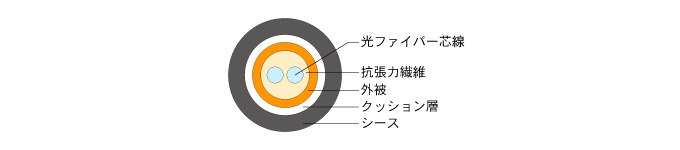

構造図
仕様
| コネクタ | F08コネクタ | |||
|---|---|---|---|---|
| 光コード仕様 | コア | 材質 | 石英ガラス | |
| 外径 | 200±5μm | |||
| クラッド | 材質 | ハードポリマ | ||
| 外径 | 230＋0-10μm | |||
| 被覆 | 材質 | フッ素系樹脂 | ||
| 外径 | 0.5±0.1mm | |||
| 補強材 | アラミド繊維 | |||
| 外被 | 材質 | 耐熱PVC（橙） | ||
| 外径 | 約4.3mm | |||
| 光ケーブル仕様 | クッション層 | プラスチック | ||
| シース | 材質 | 難燃PE（黒） | ||
| 仕上がり外径 | 8.3mm | |||
| 許容張力 注 | 非固定時 | 200N | ||
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 170mm | ||
| 固定時 | 80mm | |||
| 許容側圧 注 | 非固定時 | 980N/50mm | ||
| 固定時 | - | |||
| 使用環境 | -15℃～60℃ ※コネクタ部を含みません |
|||
| 開口数 | 0.37±0.002 | |||
| 伝送損失 | 1km以下 | ≦6.0*Lf dB | （λ=0.85μm） | |
Lf ： ファイバ長（km）、λ（ラムダ）：測定用光源の中心発光波長
注 ： 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
また、布設後は許容曲げ半径を必ずお守りください

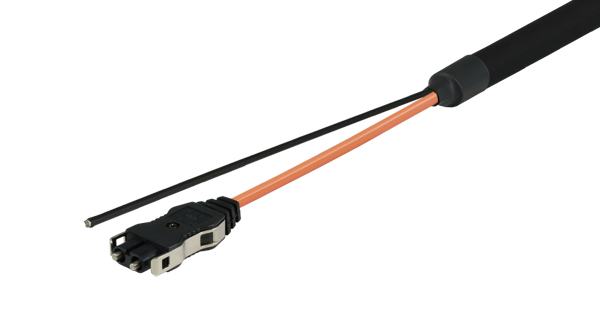

- MELSECNET対応 光ファイバーケーブル （HCSタイプ）
- DFC-ASF08-FDT□2（**M）
光コード数：1
光コード数：2
光コード数：3
光コード数：4
- 光コードにHCS® （Hard Clad Silica）を採用 SI用光ファイバー
- 屋外用（補強）
- コネクタ ： F08
- 光コード数 ： 1、2、3、4
- 光ファイバー芯数：2
- 標準ケーブル長 ： 5m、10m、15m、20m、25m、30m、35m、40m、45m、50m、100m、200m、300m
（光コード数 ： 4 は200m、300m）
（1000mまでオーダー製作可能）
（光コード数 ： 4、ケーブル長 ： 200m以下の場合は、「DFC-QLF08-FDL42（**M）」をご使用ください）
※光コード数 ： 1、ケーブル長 ： 5mの場合、「DFC-ASF08-FDT12（5M）」となります
●三菱電機システムサービス株式会社製光ファイバーケーブル相当品「AS-2P-***M-nD」（n=1、2、3、4）
※納期についてはお問い合わせください

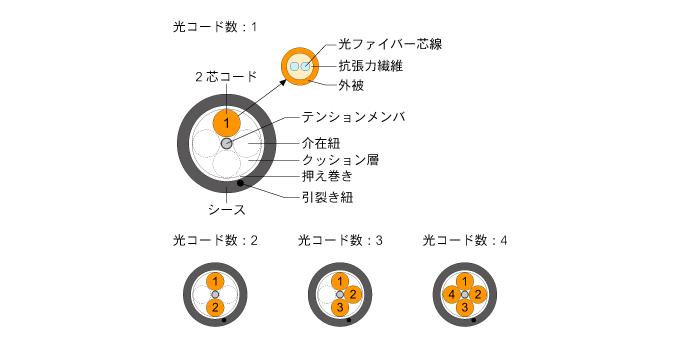

構造図
仕様
| コネクタ | F08コネクタ | |||
|---|---|---|---|---|
| 光コード仕様 | コア | 材質 | 石英ガラス | |
| 外径 | 200±5μm | |||
| クラッド | 材質 | ハードポリマ | ||
| 外径 | 230＋0-10μm | |||
| 被覆 | 材質 | フッ素系樹脂 | ||
| 外径 | 0.5±0.1mm | |||
| 補強材 | アラミド繊維 | |||
| 外被 | 材質 | 耐熱PVC（橙） | ||
| 外径 | 約4.3mm | |||
| 識別 | ナンバリングによる | |||
| 光ケーブル仕様 | テンションメンバ | 材質 | 被覆付き鋼線 | |
| 外径 | 1.6mm | |||
| 集合 | テンションメンバの周囲に光ファイバーコードと介在紐を撚り合わせ、外側に緩衝層を設ける | |||
| クッション層 | プラスチック（緩衝層と押え巻き） | |||
| 引裂き紐 | プラスチック糸 | |||
| シース | 材質 | 難燃PE（黒） | ||
| 仕上がり外径 | 14mm | |||
| 許容張力 注 | 非固定時 | 800N テンションメンバに張力を加えた場合 | ||
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 280mm | ||
| 固定時 | 140mm | |||
| 許容側圧 注 | 非固定時 | 980N/50mm | ||
| 固定時 | - | |||
| 使用環境 | -15℃～60℃ ※コネクタ部を含みません |
|||
| 開口数 | 0.37±0.002 | |||
| 伝送損失 | 1km以下 | ≦6.0*Lf dB | （λ=0.85μm） | |
Lf ： ファイバ長（km）、λ（ラムダ）：測定用光源の中心発光波長
注 ： 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
また、布設後は許容曲げ半径を必ずお守りください

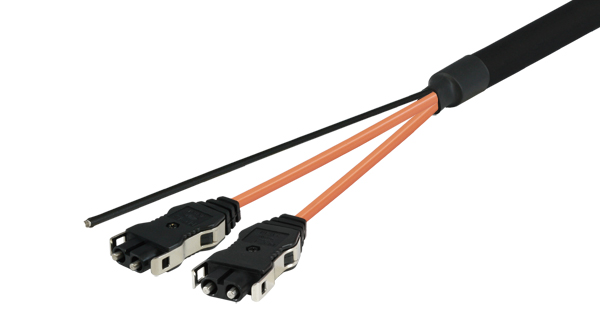

- MELSECNET対応 光ファイバーケーブル （HCSタイプ）
- DFC-ASF08-FDL□2（**M）
光コード数：1
光コード数：2
光コード数：3
光コード数：4
- 光コードにHCS®（Hard Clad Silica）を採用 SI用光ファイバー
- 屋外用（補強）LAPシース
- コネクタ ： F08
- 光コード数 ： 1、2、3、4
- 光ファイバー芯数 ： 2
- 標準ケーブル長 ： 200m、300m
（1000mまでオーダー製作可能）
（光コード数 ： 1、3、4、ケーブル長 ： 200m以下の場合は「DFC-QLF08-FDL□2（**M）」をご使用ください）
※光コード数 ： 1、ケーブル長 ： 200mの場合、「DFC-ASF08-FDL12（200M）」となります
●三菱電機システムサービス株式会社製光ファイバーケーブル相当品「AS-2P-***M-nD-LAP」（n=1、2、3、4）
※納期についてはお問い合わせください
構造図
仕様
| コネクタ | F08コネクタ | |||
|---|---|---|---|---|
| 光コード仕様 | コア | 材質 | 石英ガラス | |
| 外径 | 200±5μm | |||
| クラッド | 材質 | ハードポリマ | ||
| 外径 | 230＋0-10μm | |||
| 被覆 | 材質 | フッ素系樹脂 | ||
| 外径 | 0.5±0.1mm | |||
| 補強材 | アラミド繊維 | |||
| 外被 | 材質 | 耐熱PVC（橙） | ||
| 外径 | 約4.3mm | |||
| 識別 | ナンバリングによる | |||
| 光ケーブル仕様 | テンションメンバ | 材質 | 被覆付き鋼線 | |
| 外径 | 1.6mm | |||
| 集合 | テンションメンバの周囲に光ファイバーコードと介在紐を撚り合わせ、外側に緩衝層を設ける | |||
| クッション層 | プラスチック（緩衝層と押え巻き） | |||
| シース | 材質 | LAPシース（黒） | ||
| 仕上がり外径 | 14.5mm | |||
| 許容張力 注 | 非固定時 | 800N テンションメンバに張力を加えた場合 | ||
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 290mm | ||
| 固定時 | 145mm | |||
| 許容側圧 注 | 非固定時 | 980N/50mm | ||
| 固定時 | - | |||
| 使用環境 | -15℃～60℃ ※コネクタ部を含みません |
|||
| 開口数 | 0.37±0.002 | |||
| 伝送損失 | 1km以下 | ≦6.0*Lf dB | （λ=0.85μm） | |
Lf ： ファイバ長（km）、λ（ラムダ）：測定用光源の中心発光波長
注 ： 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
また、布設後は許容曲げ半径を必ずお守りください
