汎用イーサネット対応 光ファイバーケーブル
光ファイバーの種類
| シングルモード （SMF） | コア径が小さく1310nmでの伝送特性に優れています。伝送損失が小さいため、安定した通信が可能で、1km以上の長距離通信に適しています。 |
|---|---|
| マルチモード （MMF） | コア径50μm、クラッド径125μmのGI型光ファイバーです。シングルモードに比べて伝送損失は大きいですが、対応ネットワーク機器が安価で、1km以下の中距離通信に適しています。 |
| マルチモード OM3準拠 | 10ギガビット高速通信に使用可能なコア径50μm、クラッド径125μmのGI型光ファイバーです。OM3仕様に準拠しており、10ギガビットイーサネット通信（10GBASE-SR）で最大300mまで通信可能です。 |
- シングルモード
- マルチモード
- マルチモード（OM3準拠）
- 汎用イーサネット対応 光ファイバーケーブル （シングルモード）

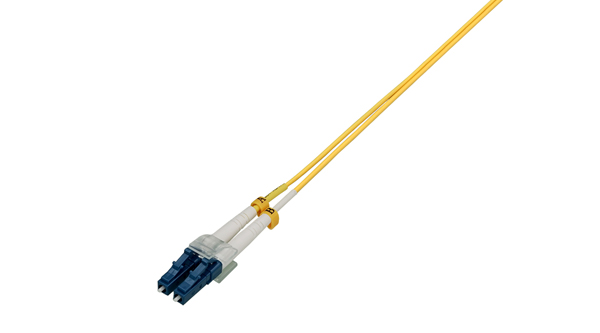

- DFC-SM□-CP□1（**M） 盤内用
DFC-SMLCLC-CP11（**M）
DFC-SMDLCDLC-CP21（**M）
- シングルモード
- 盤内用
- コネクタ：LC、DLC、SC、FC、なしの5種類から選択
- 光コード数：1、2
- 光ファイバー芯数：1
- 標準ケーブル長：1m、2m、3m、5m、10m、15m、20m (50mまでオーダー製作可能です） ※コネクタ：両端DLC、光コード数：2、ケーブル長：5mの場合、「DFC-SMDLCDLC-CP21（5M）」となります
- 参考納期：10日 ※詳細についてはお問い合わせください

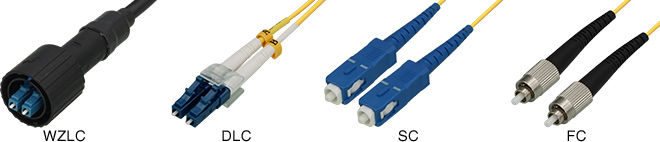

コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| LC⇔LC | DFC-SMLCLC-CP11（**M） | 1 | 1 |
| LC⇔SC | DFC-SMLCSC-CP11（**M） | ||
| LC⇔FC | DFC-SMLCFC-CP11（**M） | ||
| LC⇔なし | DFC-SMLCN-CP11（**M） | ||
| DLC⇔DLC | DFC-SMDLCDLC-CP21（**M） | 2 | |
| DLC⇔SC | DFC-SMDLCSC-CP21（**M） | ||
| DLC⇔FC | DFC-SMDLCFC-CP21（**M） | ||
| DLC⇔なし | DFC-SMDLCN-CP21（**M） | ||
| SC⇔SC | DFC-SMSCSC-CP□1（**M） | 1、2 | |
| FC⇔FC | DFC-SMFCFC-CP□1（**M） | ||
| SC⇔FC | DFC-SMSCFC-CP□1（**M） | ||
| なし⇔なし | DFC-SMNN-CP□1（**M） |

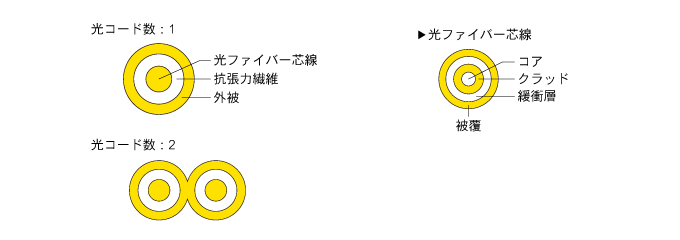

構造図
仕様
| 光コード数 | 1 | 2 | ||
|---|---|---|---|---|
| 光ファイバー芯数 | 1 | |||
| コネクタ | LC、SC、FC、なし | DLC、SC、FC、なし | ||
| 光コード仕様 | コア （モードフィールド径） | 材質 | 石英ガラス | |
| 外径 | 9.2±0.7μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±1μm | |||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||
| 外径 | 約0.25mm | |||
| 被覆 | 材質 | PVC | ||
| 外径 | 0.9±0.1mm | |||
| 抗張力繊維 | 材質 | アラミド繊維 | ||
| 外被 | 材質 | 難燃PVC（黄） | ||
| 外径 | 約2.0mm | 約2.0mm×2 | ||
| 許容張力 注 | 非固定時 | 110N | 220N | |
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 60mm | ||
| 固定時 | 30mm | |||
| 許容側圧 注 | 非固定時 | 490N/100mm | ||
| 固定時 | - | |||
|
使用温度範囲 ※1 |
-10～40℃ | |||
| 伝送損失 ※2 | ≦0.5dB/km：（λ=1.31μm） | |||
| 標準ケーブル長 | 1m、2m、3m、5m、10m、15m、20m （50mまでオーダー製作可能です） | |||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「λ（ラムダ）：測定用光源の中心発光波長」
- 汎用イーサネット対応 光ファイバーケーブル （シングルモード）
- DFC-SM□-CPV□1（**M） 盤内 可動用
DFC-SMLCLC-CPV11（**M）
DFC-SMDLCDLC-CPV21（**M）
- シングルモード
- 盤内 可動用
- コネクタ：LC、DLC、SC、FC、なしの5種類から選択 ※ケーブルのみ（両端コネクタなし）の販売はいたしません どちらか一方にコネクタが付きます
- 光コード数：1、2
- 光ファイバー芯数：1
- 移動特性
- 試験方法：ケーブルに荷重を加え、両方向90度の繰り返し曲げを加えた時の光出力変動を測定 （曲げ速度：60回/min、曲げ半径：7.5mm、荷重：2kg、繰り返し回数：100万回以上）
- 試験結果：伝送損失増加 0.1dB以下 ※試験結果であり、保証値ではありません （使用方法や環境等により性能は変わります）
- 標準ケーブル長：1m、2m、3m、5m、10m、15m、20m （50mまでオーダー製作可能です） ※コネクタ：両端DLC、光コード数：2、ケーブル長：5mの場合、「DFC-SMDLCDLC-CPV21（5M）」となります
- 参考納期：10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| LC⇔LC | DFC-SMLCLC-CPV11（**M） | 1 | 1 |
| LC⇔SC | DFC-SMLCSC-CPV11（**M） | ||
| LC⇔FC | DFC-SMLCFC-CPV11（**M） | ||
| LC⇔なし | DFC-SMLCN-CPV11（**M） | ||
| DLC⇔DLC | DFC-SMDLCDLC-CPV21（**M） | 2 | |
| DLC⇔SC | DFC-SMDLCSC-CPV21（**M） | ||
| DLC⇔FC | DFC-SMDLCFC-CPV21（**M） | ||
| DLC⇔なし | DFC-SMDLCN-CPV21（**M） | ||
| SC⇔SC | DFC-SMSCSC-CPV□1（**M） | 1、2 | |
| FC⇔FC | DFC-SMFCFC-CPV□1（**M） | ||
| SC⇔FC | DFC-SMSCFC-CPV□1（**M） |

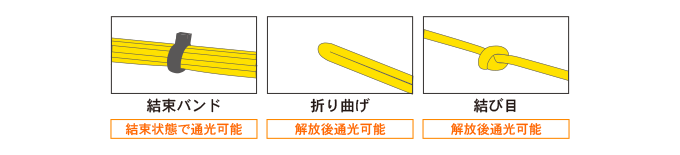

特性
※上記は使用条件として保証するものではありません ファイバーは折れにくくなっていますが、許容曲げ半径以下では寿命が低下する可能性があります
構造図
仕様
| 光コード数 | 1 | 2 | ||
|---|---|---|---|---|
| 光ファイバー芯数 | 1 | |||
| コネクタ | LC、SC、FC、なし ※3 | DLC、SC、FC、なし ※3 | ||
| 光コード仕様 | コア （モードフィールド径） | 材質 | 石英ガラス | |
| 外径 | 8.6±0.4μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±0.5μm | |||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||
| 外径 | 約0.25mm | |||
| 被覆 | 材質 | ノンハロゲン樹脂 | ||
| 外径 | 0.9±0.1mm | |||
| 抗張力繊維 | 材質 | アラミド繊維 | ||
| 外被 | 材質 | 難燃ノンハロゲン材料（黄） | ||
| 外径 | 約2.0mm | 約2.0mm×2 | ||
| 許容張力 注 | 非固定時 | 80N | 160N | |
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 30mm | ||
| 固定時 | 15mm | |||
| 許容側圧 注 | 非固定時 | 980N/100mm | ||
| 固定時 | - | |||
|
使用温度範囲 ※1 |
-40～80℃ | |||
| 伝送損失 ※2 | ≦0.5dB/km：（λ=1.31μm） | |||
| 標準ケーブル長 | 1m、2m、3m、5m、10m、15m、20m （50mまでオーダー製作可能です） | |||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「λ（ラムダ）：測定用光源の中心発光波長」 ※3：光ファイバーケーブルのみ（両端コネクタなし）の販売は致しません
- 汎用イーサネット対応 光ファイバーケーブル （シングルモード）

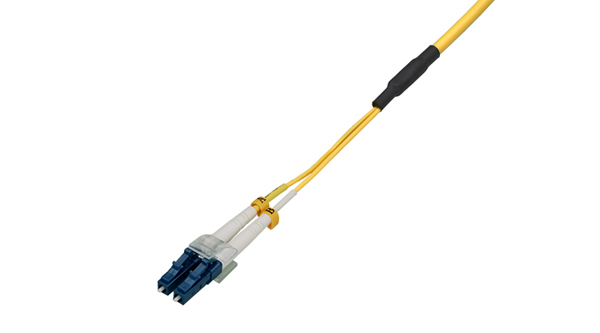

- DFC-SM□-RMV21（**M） 屋内 可動用
DFC-SMDLCDLC-RMV21（**M）
- シングルモード
- 屋内 可動用
- コネクタ：DLC、SC、FC、なしの4種類から選択 ※ケーブルのみ（両端コネクタなし）の販売はいたしません どちらか一方にコネクタが付きます
- 光コード数：2
- 光ファイバー芯数：1
- 移動特性
- 試験方法：ケーブルに荷重を加え、両方向90度の繰り返し曲げを加えた時の光出力変動を測定 （曲げ速度：60回/min、曲げ半径：30mm、荷重：2kg、繰り返し回数：1000万回以上）
- 試験結果：伝送損失増加 0.1dB以下 ※試験結果であり、保証値ではありません （使用方法や環境等により性能は変わります）
- 標準ケーブル長：2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （600mまでオーダー製作可能です） ※コネクタ：両端DLC、光コード数：2、ケーブル長：5mの場合、「DFC-SMDLCDLC-RMV21（5M）」となります
- 参考納期：10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-SMDLCDLC-RMV21（**M） | 2 | 1 |
| DLC⇔SC | DFC-SMDLCSC-RMV21（**M） | ||
| DLC⇔FC | DFC-SMDLCFC-RMV21（**M） | ||
| DLC⇔なし | DFC-SMDLCN-RMV21（**M） | ||
| SC⇔SC | DFC-SMSCSC-RMV21（**M） | ||
| FC⇔FC | DFC-SMFCFC-RMV21（**M） | ||
| SC⇔FC | DFC-SMSCFC-RMV21（**M） |
特性
※上記は使用条件として保証するものではありません ファイバーは折れにくくなっていますが、許容曲げ半径以下では寿命が低下する可能性があります

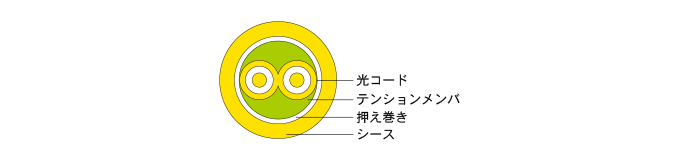

構造図
仕様
| 光コード数 | 2 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ | DLC、SC、FC、なし※3 | ||
| 光コード仕様 | コア （モードフィールド径） | 材質 | 石英ガラス |
| 外径 | 8.6±0.4μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±0.5μm | ||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |
| 外径 | 約0.25mm | ||
| 被覆 | 材質 | 難燃PE | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | 難燃ノンハロゲン材料（黄） | |
| 外径 | 約2.0mm | ||
| 光ケーブル仕様 | テンションメンバ | 材質 | アラミド繊維 |
| シース | 材質 | 難燃PVC（黄） | |
| 仕上がり外径 | 約6.0mm | ||
| 許容張力 注 | 非固定時 | 400N | |
| 固定時 | - | ||
| 許容曲げ半径 注 | 非固定時 | 120mm | |
| 固定時 | 60mm | ||
| 許容側圧 注 | 非固定時 | 1960N/100mm | |
| 固定時 | - | ||
| 使用温度範囲 ※1 | -10～40℃ | ||
| 伝送損失 ※2 | ≦0.5dB/km：（λ=1.31μm） | ||
| 標準ケーブル長 | 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （600mまでオーダー製作可能です） | ||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「λ（ラムダ）：測定用光源の中心発光波長」 ※3：光ファイバーケーブルのみ（両端コネクタなし）の販売は致しません
- 汎用イーサネット対応 光ファイバーケーブル （シングルモード）
- DFC-SM□-RMT□1（**M） 屋内用（補強）
DFC-SMDLCDLC-RMT21（**M）
DFC-SMDLCDLC-RMT41（**M）
DFC-SMDLCDLC-RMT81（**M）
- シングルモード
- 屋内用（補強）
- コネクタ：DLC、SC、FC、なしの4種類から選択
- 光コード数：2、4、8
- DFC-SM□-RMT21（**M）・・・2本
- DFC-SM□-RMT41（**M）・・・4本
- DFC-SM□-RMT81（**M）・・・8本
- 光ファイバー芯数：1
- 標準ケーブル長：2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） ※コネクタ：両端DLC、光コード数：2、ケーブル長：5mの場合、「DFC-SMDLCDLC-RMT21（5M）」となります
- 参考納期：10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-SMDLCDLC-RMT□1（**M） | 2、4、8 | 1 |
| DLC⇔SC | DFC-SMDLCSC-RMT□1（**M） | ||
| DLC⇔FC | DFC-SMDLCFC-RMT□1（**M） | ||
| DLC⇔なし | DFC-SMDLCN-RMT□1（**M） | ||
| SC⇔SC | DFC-SMSCSC-RMT□1（**M） | ||
| FC⇔FC | DFC-SMFCFC-RMT□1（**M） | ||
| SC⇔FC | DFC-SMSCFC-RMT□1（**M） | ||
| なし⇔なし | DFC-SMNN-RMT□1（**M） |

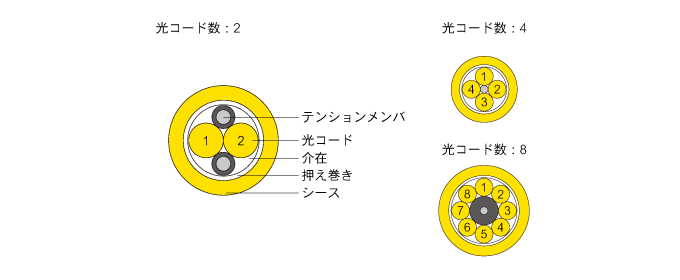

構造図
仕様
| 光コード数 | 2 | 4 | 8 | |||
|---|---|---|---|---|---|---|
| 光ファイバー芯数 | 1 | |||||
| コネクタ | DLC、SC、FC、なし | |||||
| 光コード仕様 | コア （モードフィールド径） | 材質 | 石英ガラス | |||
| 外径 | 8.6±0.4μm | |||||
| クラッド | 材質 | 石英ガラス | ||||
| 外径 | 125±0.5μm | |||||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||||
| 外径 | 約0.25mm | |||||
| 被覆 | 材質 | ノンハロゲン樹脂 | ||||
| 外径 | 0.9±0.1mm | |||||
| 抗張力繊維 | 材質 | アラミド繊維 | ||||
| 外被 | 材質 | ノンハロゲン樹脂（黄） | ||||
| 外径 | 約1.7mm | |||||
| 光ケーブル仕様 | テンションメンバ | 抗張力体 | 材質 | 鋼線 | ||
| 外径 | 約0.7mm | |||||
| 被覆 | 材質 | PE（黒） | - | PE（黒） | ||
| 外径 | 約1.2mm | - | 約3.0mm | |||
| シース | 材質 | 難燃PE（黄） | ||||
| 仕上がり外径 | 約6.0mm | 約6.6mm | 約8.6mm | |||
| 許容張力 注 | 非固定時 | 440N | 220N | |||
| 固定時 | - | |||||
| 許容曲げ半径 注 | 非固定時 | 120mm | 130mm | 170mm | ||
| 固定時 | 60mm | 65mm | 85mm | |||
| 許容側圧 注 | 非固定時 | 980N/100mm | ||||
| 固定時 | - | |||||
| 使用温度範囲 ※1 |
-10～40℃ |
|||||
| 伝送損失 ※2 | ≦0.4dB/km：（λ=1.31μm） | |||||
| 標準ケーブル長 | 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） | |||||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「λ（ラムダ）：測定用光源の中心発光波長」

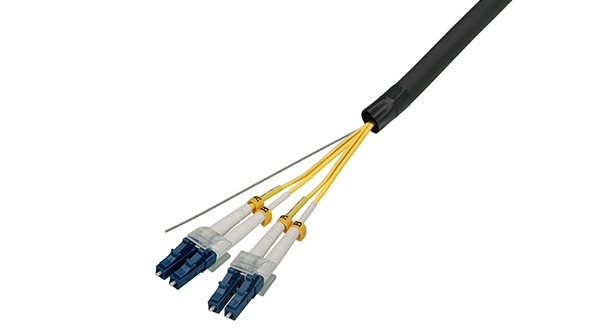

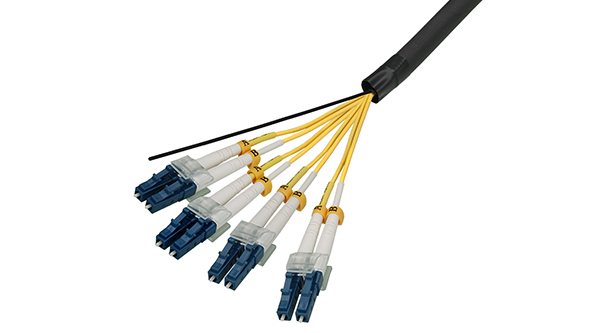

- 汎用イーサネット対応 光ファイバーケーブル （シングルモード）

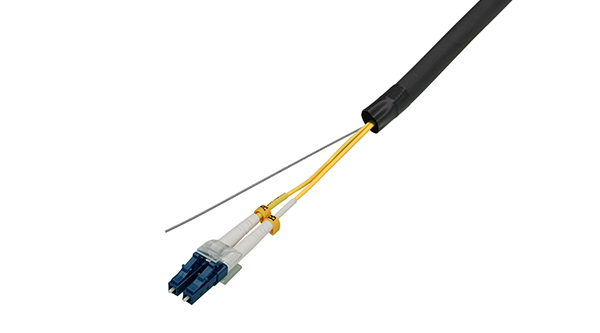

- DFC-SM□-FDL□1（**M） 屋外用（補強）LAPシース
DFC-SMDLCDLC-FDL21（**M）
DFC-SMDLCDLC-FDL41（**M）
DFC-SMDLCDLC-FDL81（**M）
- シングルモード
- 屋外用（補強）LAPシース
- コネクタ：DLC、SC、FC、なしの4種類から選択
- 光コード数：2、4、8
- DFC-SM□-FDL21（**M）・・・2本
- DFC-SM□-FDL41（**M）・・・4本
- DFC-SM□-FDL81（**M）・・・8本
- 光ファイバー芯数：1
- 標準ケーブル長：5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまで製作可能です） ※コネクタ：両端DLC、光コード数：2、ケーブル長：5mの場合、「DFC-SMDLCDLC-FDL21（5M）」となります
- 参考納期：10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-SMDLCDLC-FDL□1（**M） | 2、4、8 | 1 |
| DLC⇔SC | DFC-SMDLCSC-FDL□1（**M） | ||
| DLC⇔FC | DFC-SMDLCFC-FDL□1（**M） | ||
| DLC⇔なし | DFC-SMDLCN-FDL□1（**M） | ||
| SC⇔SC | DFC-SMSCSC-FDL□1（**M） | ||
| FC⇔FC | DFC-SMFCFC-FDL□1（**M） | ||
| SC⇔FC | DFC-SMSCFC-FDL□1（**M） | ||
| なし⇔なし | DFC-SMNN-FDL□1（**M） |

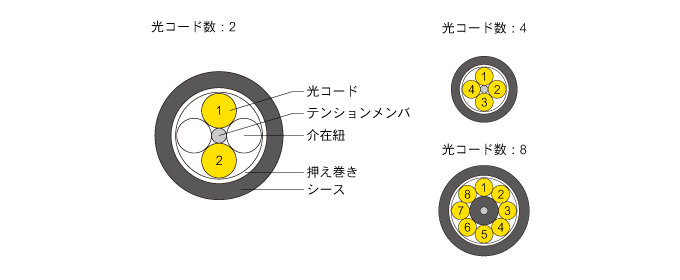

構造図
仕様
| 光コード数 | 2 | 4 | 8 | |||
|---|---|---|---|---|---|---|
| 光ファイバー芯数 | 1 | |||||
| コネクタ | DLC、SC、FC、なし | |||||
| 光コード仕様 | コア （モードフィールド径） | 材質 | 石英ガラス | |||
| 外径 | 8.6±0.4μm | |||||
| クラッド | 材質 | 石英ガラス | ||||
| 外径 | 125±0.5μm | |||||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||||
| 外径 | 約0.25mm | |||||
| 被覆 | 材質 | ノンハロゲン樹脂 | ||||
| 外径 | 0.9±0.1mm | |||||
| 抗張力繊維 | 材質 | アラミド繊維 | ||||
| 外被 | 材質 | 難燃PE（黄） | ||||
| 外径 | 約2.0mm | |||||
| 光ケーブル仕様 | テンションメンバ | 抗張力体 | 材質 | 防錆処理鋼線 | ||
| 外径 | 約1.0mm | |||||
| 被覆 | 材質 | - | PE（黒） | |||
| 外径 | - | 約3.5mm | ||||
| シース | 材質 | 難燃LAPシース（黒） | ||||
| 仕上がり外径 | 約9.5mm | 約12.0mm | ||||
| 許容張力 注 | 非固定時 | 420N | ||||
| 固定時 | - | |||||
| 許容曲げ半径 注 | 非固定時 | 190mm | 240mm | |||
| 固定時 | 95mm | 120mm | ||||
| 許容側圧 注 | 非固定時 | 980N/100mm | ||||
| 固定時 | - | |||||
| 使用温度範囲 ※1 |
-20～60℃ |
|||||
| 伝送損失 ※2 | ≦0.4dB/km：（λ=1.31μm） | |||||
| 標準ケーブル長 | 5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） | |||||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「λ（ラムダ）：測定用光源の中心発光波長」
- 屋外用 層撚型LAPシース汎用イーサネット対応 光ファイバーケーブル （シングルモード）
- DFC-SMNN-FDE□1（**M） 屋外用 層撚型LAPシース
DFC-SMNN-FDE41（**M）
DFC-SMNN-FDE81（**M）
- シングルモード
- 屋外用 層撚型LAPシース
- コネクタ：なし
- 光ファイバー芯線数：4、8
- DFC-SMNN-FDE41（**M）・・・4本
- DFC-SMNN-FDE81（**M）・・・8本
- 標準ケーブル長：50m、100m、150m、200m、250m、300m （2000mまで製作可能です） ※芯線数：4、ケーブル長：50mの場合、「DFC-SMNN-FDE41（50M）」となります
- 参考納期：10日 ※詳細についてはお問い合わせください
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| なし⇔なし | DFC-SMNN-FDE□1（**M） | 4、8 | 1 |

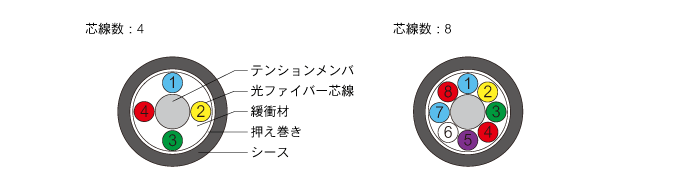

構造図
仕様
| 芯数 | 4、8 | |||
|---|---|---|---|---|
| 光ファイバー芯線仕様 | コア （モードフィールド径） | 材質 | 石英ガラス | |
| 外径 | 8.6±0.4μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±0.5μm | |||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||
| 外径 | 約0.25mm | |||
| 被覆 | 材質 | ノンハロゲン樹脂 | ||
| 外径 | 0.9±0.1mm | |||
| 光ケーブル仕様 | テンションメンバ | 材質 | 防錆処理鋼線 | |
| 外径 | 約1.6mm | |||
| シース | 材質 | 難燃LAPシース（黒） | ||
| 仕上がり外径 | 約9.0mm | |||
| 難燃特性 | JIS C 3521「通信ケーブル用難燃シース燃焼性試験方法」により、上端まで燃焼しないこと | |||
| 許容張力 注 | 非固定時 | 1180N | ||
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 180mm | ||
| 固定時 | 90mm | |||
| 許容側圧 注 | 非固定時 | 980N/100mm | ||
| 固定時 | - | |||
| 使用温度範囲 |
-20～60℃ |
|||
| 伝送損失 ※1 | ≦0.4dB/km：（λ=1.31μm） | |||
| 標準ケーブル長 | 50m、100m、150m、200m、250m、300m （2000mまでオーダー製作可能です） | |||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：「λ（ラムダ）：測定用光源の中心発光波長」

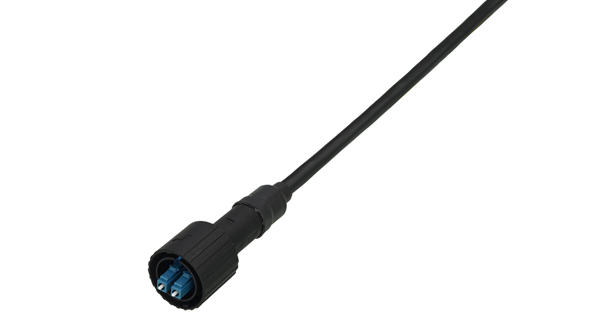

- 防塵防水汎用イーサネット対応 光ファイバーケーブル （シングルモード）
- DFC-SM□-FDS21（**M） 防塵防水仕様
DFC-SMWZLCWZLC-FDS21（**M）

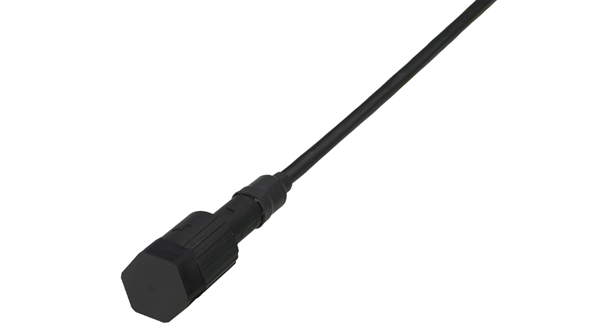

キャップ使用時
- シングルモード
- 防塵防水仕様
- コネクタ：WZLC、DLC、SC、FC、なしの5種類から選択
- 光コード数：2
- 光ファイバー芯数：1
- 保護構造：IP67 ※コネクタにWZLCおよび専用キャップ使用時
- 標準ケーブル長：2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） 3mの場合、「DFC-SMWZLCWZLC-FDS21（3M）」となります
- 納期についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| WZLC⇔WZLC | DFC-SMWZLCWZLC-FDS21（**M） | 2 | 1 |
| WZLC⇔DLC | DFC-SMWZLCDLC-FDS21（**M） | ||
| WZLC⇔SC | DFC-SMWZLCSC-FDS21（**M） | ||
| WZLC⇔FC | DFC-SMWZLCFC-FDS21（**M） | ||
| WZLC⇔なし | DFC-SMWZLCN-FDS21（**M） |
構造図
仕様
| 光コード数 | 2 | ||||
|---|---|---|---|---|---|
| 光ファイバー芯数 | 1 | ||||
| コネクタ | WZLC、DLC、SC、FC、なし | ||||
| 光コード仕様 | コア （モードフィールド径） | 材質 | 石英ガラス | ||
| 外径 | 8.6±0.4μm | ||||
| クラッド | 材質 | 石英ガラス | |||
| 外径 | 125±0.5μm | ||||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |||
| 外径 | 約0.25mm | ||||
| 被覆 | 材質 | ノンハロゲン樹脂 | |||
| 外径 | 0.9±0.1mm | ||||
| 抗張力繊維 | 材質 | アラミド繊維 | |||
| 外被 | 材質 | 難燃PE（黄） | |||
| 外径 | 約1.7mm | ||||
| 光ケーブル仕様 | テンションメンバ | 抗張力体 | 材質 | FRP | |
| 外径 | 約1.0mm | ||||
| 押え巻き | 吸水テープ | ||||
| シース | 材質 | PE（黒） | |||
| 仕上がり外径 | 約7.0mm | ||||
| 許容張力 注 | 非固定時 | 110N | |||
| 固定時 | - | ||||
| 許容曲げ半径 注 | 非固定時 | 200mm | |||
| 固定時 | 100mm | ||||
| 許容側圧 注 | 非固定時 | 980N/100mm | |||
| 固定時 | - | ||||
| 使用温度範囲 ※1 |
-20～60℃ |
||||
| 保護構造 ※3 | IP67 | ||||
| 伝送損失 ※2 | ≦0.5dB/km：（λ=1.31μm） | ||||
| 標準ケーブル長 | 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） | ||||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「λ（ラムダ）：測定用光源の中心発光波長」 ※3：コネクタにWZLCおよび専用キャップ使用時
