CC-Link IEコントローラネットワーク対応 光ファイバーケーブル（GI G50/125タイプ）
光コードにコア径50μm、クラッド径125μmのマルチモードGI用光ファイバーを採用しています。 「CC-Link協会」推奨試験に合格の光ファイバーケーブルです。
- CC-Link IEコントローラネットワーク対応 光ファイバーケーブル （GI G50/125タイプ）

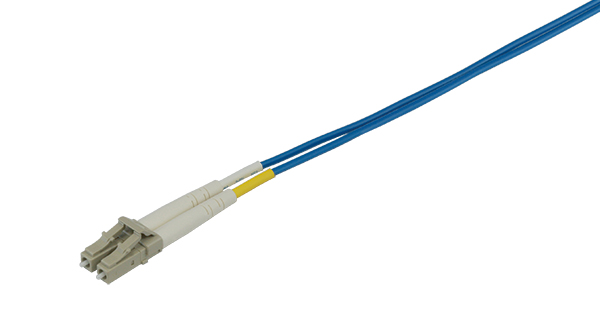

- DFC-QG□-CP21（**m） 盤内用
DFC-QGDLCDLC-CP21（**m）
- CC-Link IEコントローラネットワーク対応
- 光コードコア径：50μm / クラッド径：125μm GI用光ファイバー
- 盤内用
- コネクタ：DLC、SC、FC、なしの4種類から選択
- 光コード数：2
- 光ファイバー芯数：1
- 標準ケーブル長：1m、2m、3m、5m、10m、15m、20m （50mまで製作可能です） ※コネクタ：両端DLC、ケーブル長：3mの場合、「DFC-QGDLCDLC-CP21（3m）」となります
- CC-Link協会推奨試験合格 →CC-Linkパートナー製品情報 （CC-Link協会）
- 参考納期：10日 （ケーブル長25mを除く両端DLCコネクタは即納です） ※詳細についてはお問い合わせください
●三菱電機システムサービス株式会社製光ファイバーケーブル相当品「QG-G50-2C-***M-AW-□」 ※保護ホルダは付属していません
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-QGDLCDLC-CP21（**m） | 2 | 1 |
| DLC⇔SC | DFC-QGDLCSC-CP21（**m） | ||
| DLC⇔FC | DFC-QGDLCFC-CP21（**m） | ||
| DLC⇔なし | DFC-QGDLCN-CP21（**m） | ||
| SC⇔SC | DFC-QGSCSC-CP21（**m） | ||
| FC⇔FC | DFC-QGFCFC-CP21（**m） | ||
| SC⇔FC | DFC-QGSCFC-CP21（**m） | ||
| なし⇔なし | DFC-QGNN-CP21（**m） |

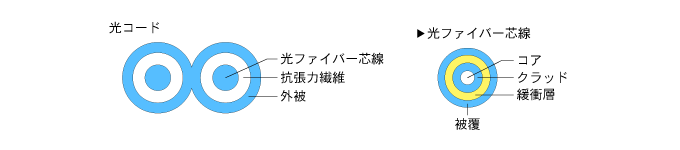

構造図
仕様
| 光コード数 | 2 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ ※1 | DLC、SC、FC、なし | ||
| 光コード仕様 | コア | 材質 | 石英ガラス |
| 外径 | 50±3μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±3μm | ||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |
| 外径 | 約0.25mm | ||
| 被覆 | 材質 | PVC | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | 難燃PVC（青） | |
| 外径 | 約2.0mm×2 | ||
| 開口数 | 0.200±0.015 | ||
|
許容張力 注 |
非固定時 | 220N | |
| 固定時 | - | ||
|
許容曲げ半径 注 |
非固定時 | 60mm | |
| 固定時 | 30mm | ||
|
許容側圧 注 |
非固定時 | 490N/100mm | |
| 固定時 | - | ||
| 使用温度範囲 ※2 | -10～40℃ | ||
| 伝送損失 ※3 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | ||
| 標準ケーブル長 | 1m、2m、3m、5m、10m、15m、20m （50mまで製作可能です） | ||
| 三菱製ケーブル相当品 ※4 | QG-G50-2C-***M-AW-□ | ||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：CC-Link IE コントローラネットワーク製品との接続はDLCコネクタになります。（DLCコネクタ…LCコネクタを2個連結したコネクタ） ※2：コネクタ部を含みません ※3：「λ（ラムダ）：測定用光源の中心発光波長」 ※4：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません）
- CC-Link IEコントローラネットワーク対応 光ファイバーケーブル （GI G50/125タイプ）
- DFC-QG□-CPV21（**m） 盤内 可動用
DFC-QGDLCDLC-CPV21（**m）
- CC-Link IEコントローラネットワーク対応
- 光コードコア径：50μm / クラッド径：125μm GI用光ファイバー
- 盤内 可動用
- コネクタ：DLC、SC、FC、なしの4種類から選択
- 光コード数：2
- 光ファイバー芯数：1
- 移動特性
- 試験方法：ケーブルに荷重を加え、両方向90度の繰り返し曲げを加えた時の光出力変動を測定 （曲げ速度：60回/min、曲げ半径：25mm、荷重：2kg、繰り返し回数：100万回以上）
- 試験結果：伝送損失増加 0.1dB以下 ※試験結果であり、保証値ではありません （使用方法や環境等により性能は変わります）
- 標準ケーブル長：1m、2m、3m、5m、10m、15m、20m （50mまで製作可能です） ※コネクタ：両端DLC、ケーブル長：3mの場合、「DFC-QGDLCDLC-CPV21（3m）」となります
- CC-Link協会推奨試験合格 →CC-Linkパートナー製品情報 （CC-Link協会）
- 参考納期：10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-QGDLCDLC-CPV21（**m） | 2 | 1 |
| DLC⇔SC | DFC-QGDLCSC-CPV21（**m） | ||
| DLC⇔FC | DFC-QGDLCFC-CPV21（**m） | ||
| DLC⇔なし | DFC-QGDLCN-CPV21（**m） | ||
| SC⇔SC | DFC-QGSCSC-CPV21（**m） | ||
| FC⇔FC | DFC-QGFCFC-CPV21（**m） | ||
| SC⇔FC | DFC-QGSCFC-CPV21（**m） |

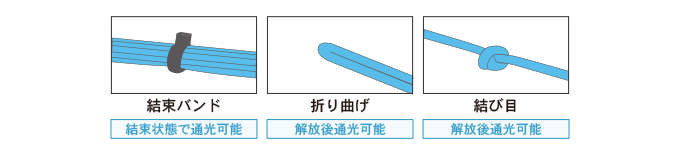

特性
※上記は使用条件として保証するものではありません ファイバーは折れにくくなっていますが、許容曲げ半径以下では寿命が低下する可能性があります
構造図
仕様
| 光コード数 | 2 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ ※1 | DLC、SC、FC、なし | ||
| 光コード仕様 | コア | 材質 | 石英ガラス |
| 外径 | 50±3μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±3μm | ||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |
| 外径 | 約0.25mm | ||
| 被覆 | 材質 | ノンハロゲン樹脂 | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | 難燃ノンハロゲン材料（青） | |
| 外径 | 約2.0mm×2 | ||
| 開口数 | 0.200±0.015 | ||
|
許容張力 注 |
非固定時 | 160N | |
| 固定時 | - | ||
|
許容曲げ半径 注 |
非固定時 | 30mm | |
| 固定時 | 15mm | ||
|
許容側圧 注 |
非固定時 | 980N/100mm | |
| 固定時 | - | ||
| 使用温度範囲 ※2 | -40～80℃ | ||
| 伝送損失 ※3 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | ||
| 標準ケーブル長 | 1m、2m、3m、5m、10m、15m、20m （50mまで製作可能です） | ||
| 三菱製ケーブル相当品 | - | ||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：CC-Link IE コントローラネットワーク製品との接続はDLCコネクタになります。（DLCコネクタ…LCコネクタを2個連結したコネクタ） ※2：コネクタ部を含みません ※3：「λ（ラムダ）：測定用光源の中心発光波長」
- CC-Link IEコントローラネットワーク対応 光ファイバーケーブル （GI G50/125タイプ）
- DFC-QG□-RM21（**m） 屋内用
DFC-QGDLCDLC-RM21（**m）
- CC-Link IEコントローラネットワーク対応
- 光コードコア径：50μm / クラッド径：125μm GI用光ファイバー
- 屋内用
- コネクタ：DLC、SC、FC、なしの4種類から選択
- 光コード数：2
- 光ファイバー芯数：1
- 標準ケーブル長：2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） ※コネクタ：両端DLC、ケーブル長：3mの場合、「DFC-QGDLCDLC-RM21（3m）」となります
- CC-Link協会推奨試験合格 →CC-Linkパートナー製品情報 （CC-Link協会）
- 参考納期：10日 （両端DLCコネクタは即納です） ※詳細についてはお問い合わせください
●三菱電機システムサービス株式会社製光ファイバーケーブル相当品「QG-G50-2C-***M-B-□」 ※保護ホルダは付属していません
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-QGDLCDLC-RM21（**m） | 2 | 1 |
| DLC⇔SC | DFC-QGDLCSC-RM21（**m） | ||
| DLC⇔FC | DFC-QGDLCFC-RM21（**m） | ||
| DLC⇔なし | DFC-QGDLCN-RM21（**m） | ||
| SC⇔SC | DFC-QGSCSC-RM21（**m） | ||
| FC⇔FC | DFC-QGFCFC-RM21（**m） | ||
| SC⇔FC | DFC-QGSCFC-RM21（**m） | ||
| なし⇔なし | DFC-QGNN-RM21（**m） |

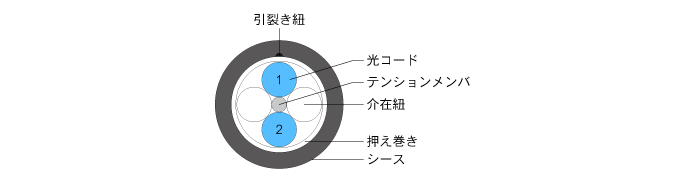

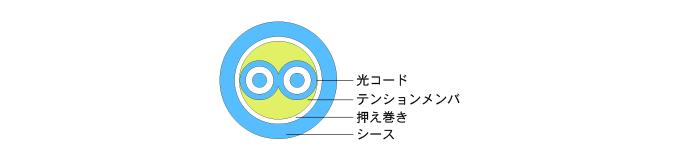

構造図
仕様
| 光コード数 | 2 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ ※1 | DLC、SC、FC、なし | ||
| 光コード仕様 | コア | 材質 | 石英ガラス |
| 外径 | 50±3μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±3μm | ||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |
| 外径 | 約0.25mm | ||
| 被覆 | 材質 | PVC | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | 難燃PVC（青） | |
| 外径 | 約1.8mm | ||
| 開口数 | 0.200±0.015 | ||
| 光ケーブル仕様 | テンションメンバ | 材質 | アラミド繊維 |
| シース | 材質 | 難燃PVC(青) | |
| 仕上がり外径 | 約5.0mm | ||
|
許容張力 注 |
非固定時 | 600N | |
| 固定時 | - | ||
|
許容曲げ半径 注 |
非固定時 | 100mm | |
| 固定時 | 50mm | ||
|
許容側圧 注 |
非固定時 | 980N/100mm | |
| 固定時 | - | ||
| 使用温度範囲 ※2 | -10~40℃ | ||
| 伝送損失 ※3 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | ||
| 標準ケーブル長 | 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） | ||
| 三菱製ケーブル相当品 ※4 | QG-G50-2C-***M-B-□ | ||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：CC-Link IE コントローラネットワーク製品との接続はDLCコネクタになります。（DLCコネクタ…LCコネクタを2個連結したコネクタ） ※2：コネクタ部を含みません ※3：「λ（ラムダ）：測定用光源の中心発光波長」 ※4：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません）
- CC-Link IEコントローラネットワーク対応 光ファイバーケーブル （GI G50/125タイプ）
- DFC-QG□-RMV21（**m） 屋内 可動用
DFC-QGDLCDLC-RMV21（**m）
- CC-Link IEコントローラネットワーク対応
- 光コードコア径：50μm / クラッド径：125μm GI用光ファイバー
- 屋内 可動用
- コネクタ：DLC、SC、FC、なしの4種類から選択 ※ケーブルのみ（両端コネクタなし）の販売はいたしません どちらか一方にコネクタが付きます
- 光コード数：2
- 光ファイバー芯数：1
- 移動特性
- 試験方法：ケーブルに荷重を加え、両方向90度の繰り返し曲げを加えた時の光出力変動を測定 （曲げ速度：60回/min、曲げ半径：25mm、荷重：2kg、繰り返し回数：1000万回以上）
- 試験結果：伝送損失増加 0.1dB以下 ※試験結果であり、保証値ではありません （使用方法や環境等により性能は変わります）
- 標準ケーブル長：2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （600mまでオーダー製作可能です） ※コネクタ：両端DLC、ケーブル長：3mの場合、「DFC-QGDLCDLC-RMV21（3m）」となります
- CC-Link協会推奨試験合格 →CC-Linkパートナー製品情報 （CC-Link協会）
- 参考納期：10日 ※詳細についてはお問い合わせください
●三菱電機システムサービス株式会社製光ファイバーケーブル相当品「QG-G50-2C-***M-VCT-□」 ※保護ホルダは付属していません
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-QGDLCDLC-RMV21（**m） | 2 | 1 |
| DLC⇔SC | DFC-QGDLCSC-RMV21（**m） | ||
| DLC⇔FC | DFC-QGDLCFC-RMV21（**m） | ||
| DLC⇔なし | DFC-QGDLCN-RMV21（**m） | ||
| SC⇔SC | DFC-QGSCSC-RMV21（**m） | ||
| FC⇔FC | DFC-QGFCFC-RMV21（**m） | ||
| SC⇔FC | DFC-QGSCFC-RMV21（**m） |
特性
※上記は使用条件として保証するものではありません ファイバーは折れにくくなっていますが、許容曲げ半径以下では寿命が低下する可能性があります
構造図
仕様
| 光コード数 | 2 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ ※1 | DLC、SC、FC、なし※5 | ||
| 光コード仕様 | コア | 材質 | 石英ガラス |
| 外径 | 50±3μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±3μm | ||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |
| 外径 | 約0.25mm | ||
| 被覆 | 材質 | 難燃PE | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | 難燃ノンハロゲン材料（青） | |
| 外径 | 約2.0mm | ||
| 開口数 | 0.200±0.015 | ||
| 光ケーブル仕様 | テンションメンバ | 材質 | アラミド繊維 |
| シース | 材質 | 難燃PVC(青) | |
| 仕上がり外径 | 約6.0mm | ||
|
許容張力 注 |
非固定時 | 400N | |
| 固定時 | - | ||
|
許容曲げ半径 注 |
非固定時 | 120mm | |
| 固定時 | 60mm | ||
|
許容側圧 注 |
非固定時 | 1960N/100mm | |
| 固定時 | - | ||
| 使用温度範囲 ※2 | -10~40℃ | ||
| 伝送損失 ※3 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | ||
| 標準ケーブル長 | 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （600mまでオーダー製作可能です） | ||
| 三菱製ケーブル相当品 ※4 | QG-G50-2C-***M-VCT-□ | ||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：CC-Link IE コントローラネットワーク製品との接続はDLCコネクタになります。（DLCコネクタ…LCコネクタを2個連結したコネクタ） ※2：コネクタ部を含みません ※3：「λ（ラムダ）：測定用光源の中心発光波長」 ※4：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません） ※5：光ファイバーケーブルのみ（両端コネクタなし）の販売はいたしません
- CC-Link IEコントローラネットワーク対応 光ファイバーケーブル （GI G50/125タイプ）
- DFC-QG□-RMT□1（**m） 屋内用（補強）

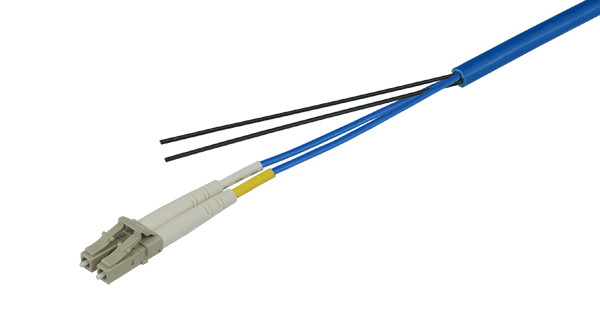

DFC-QGDLCDLC-RMT21（**m）

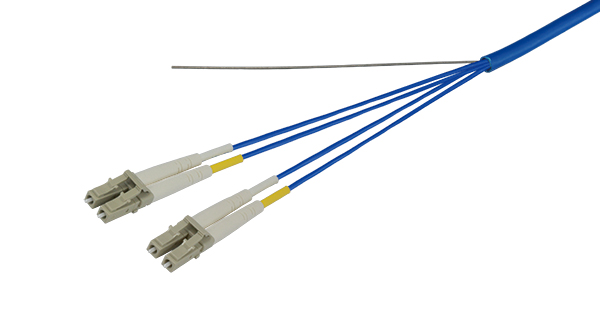

DFC-QGDLCDLC-RMT41（**m）

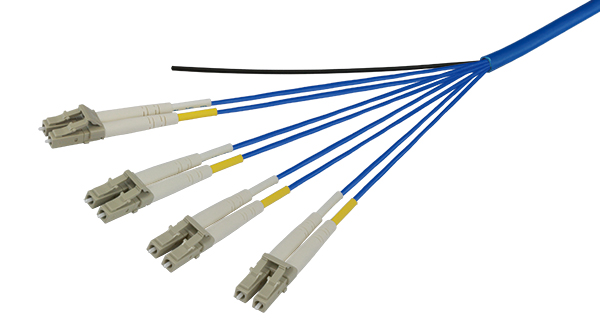

DFC-QGDLCDLC-RMT81（**m）
- CC-Link IEコントローラネットワーク対応
- 光コードコア径：50μm / クラッド径：125μm GI用光ファイバー
- 屋内用（補強）
- コネクタ：DLC、SC、FC、なしの4種類から選択
- 光コード数：2、4、8
- DFC-QG□-RMT21（**m）・・・2本
- DFC-QG□-RMT41（**m）・・・4本
- DFC-QG□-RMT81（**m）・・・8本
- 光ファイバー芯数：1
- 標準ケーブル長：2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） ※コネクタ：両端DLC、光コード数：2、ケーブル長：5mの場合、「DFC-QGDLCDLC-RMT21（5m）」となります
- CC-Link協会推奨試験合格 →CC-Linkパートナー製品情報 （CC-Link協会）
- 参考納期：10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-QGDLCDLC-RMT□1（**m） | 2、4、8 | 1 |
| DLC⇔SC | DFC-QGDLCSC-RMT□1（**m） | ||
| DLC⇔FC | DFC-QGDLCFC-RMT□1（**m） | ||
| DLC⇔なし | DFC-QGDLCN-RMT□1（**m） | ||
| SC⇔SC | DFC-QGSCSC-RMT□1（**m） | ||
| FC⇔FC | DFC-QGFCFC-RMT□1（**m） | ||
| SC⇔FC | DFC-QGSCFC-RMT□1（**m） |

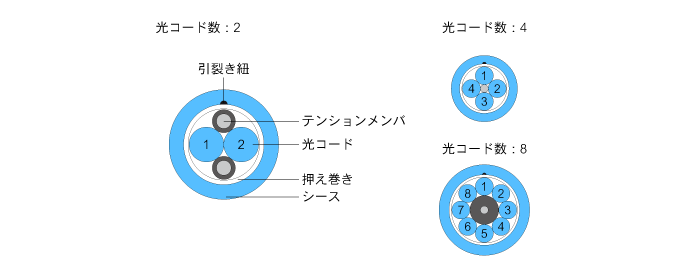

構造図
仕様
| 光コード数 | 2 | 4 | 8 | |||
|---|---|---|---|---|---|---|
| 光ファイバー芯数 | 1 | |||||
| コネクタ ※1 | DLC、SC、FC、なし | |||||
| 光コード仕様 | コア | 材質 | 石英ガラス | |||
| 外径 | 50±3μm | |||||
| クラッド | 材質 | 石英ガラス | ||||
| 外径 | 125±3μm | |||||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||||
| 外径 | 約0.25mm | |||||
| 被覆 | 材質 | ノンハロゲン樹脂 | 難燃PE | |||
| 外径 | 0.9±0.1mm | |||||
| 抗張力繊維 | 材質 | アラミド繊維 | ||||
| 外被 | 材質 | 難燃PE（青） | ||||
| 外径 | 約1.7mm | |||||
| 開口数 | 0.200±0.015 | |||||
| 光ケーブル仕様 | テンションメンバ | 抗張力体 | 材質 | 鋼線 | ||
| 外径 | 約0.7mm | |||||
| 被覆 | 材質 | PE（黒） | - | PE（黒） | ||
| 外径 | 約1.2mm | - | 約3.0mm | |||
| シース | 材質 | 難燃PE（青） | ||||
| 仕上がり外径 | 約6.0mm | 約6.5mm | 約8.3mm | |||
| 許容張力 注 | 非固定時 | 440N | 220N | 240N | ||
| 固定時 | - | |||||
| 許容曲げ半径 注 | 非固定時 | 80mm | 100mm | |||
| 固定時 | 40mm | 50mm | ||||
| 許容側圧 注 | 非固定時 | 980N/100mm | ||||
| 固定時 | - | |||||
| 使用温度範囲 ※2 | -10～40℃ | |||||
| 伝送損失 ※3 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | |||||
| 標準ケーブル長 | 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） | |||||
| 三菱製ケーブル相当品 | - | |||||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：CC-Link IE コントローラネットワーク製品との接続はDLCコネクタになります。（DLCコネクタ…LCコネクタを2個連結したコネクタ） ※2：コネクタ部を含みません ※3：「λ（ラムダ）：測定用光源の中心発光波長」
- CC-Link IEコントローラネットワーク対応 光ファイバーケーブル （GI G50/125タイプ）

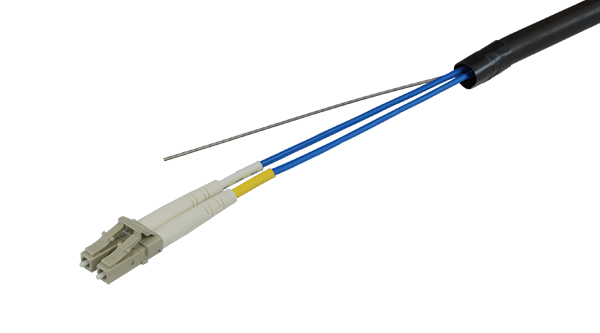

- DFC-QG□-FDL□1（**m） 屋外用（補強）LAPシース
DFC-QGDLCDLC-FDL21（**m）
DFC-QGDLCDLC-FDL41（**m）

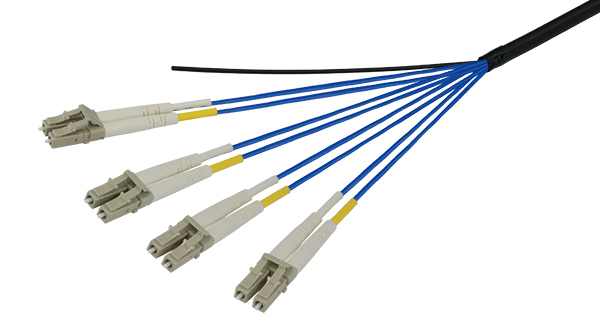

DFC-QGDLCDLC-FDL81（**m）
- CC-Link IEコントローラネットワーク対応
- 光コードコア径：50μm / クラッド径：125μm GI用光ファイバー
- 屋外用（補強）LAPシース
- コネクタ：DLC、SC、FC、なしの4種類から選択
- 光コード数：2、4、8
- DFC-QG□-FDL21（**m）・・・2本
- DFC-QG□-FDL41（**m）・・・4本
- DFC-QG□-FDL81（**m）・・・8本
- 光ファイバー芯数：1
- 標準ケーブル長：5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） ※コネクタ：両端DLC、光コード数：2、ケーブル長：5mの場合、「DFC-QGDLCDLC-FDL21（5m）」となります
- CC-Link協会推奨試験合格 →CC-Linkパートナー製品情報 （CC-Link協会）
- 参考納期：10日 ※詳細についてはお問い合わせください
●三菱電機システムサービス株式会社製光ファイバーケーブル相当品「QG-G50-2C-***M-C-□」、「QG-G50-nC-***M-DL-□」（n=2、4、8） ※保護ホルダは付属していません
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-QGDLCDLC-FDL□1（**m） | 2、4、8 | 1 |
| DLC⇔SC | DFC-QGDLCSC-FDL□1（**m） | ||
| DLC⇔FC | DFC-QGDLCFC-FDL□1（**m） | ||
| DLC⇔なし | DFC-QGDLCN-FDL□1（**m） | ||
| SC⇔SC | DFC-QGSCSC-FDL□1（**m） | ||
| FC⇔FC | DFC-QGFCFC-FDL□1（**m） | ||
| SC⇔FC | DFC-QGSCFC-FDL□1（**m） | ||
| なし⇔なし | DFC-QGNN-FDL□1（**m） |

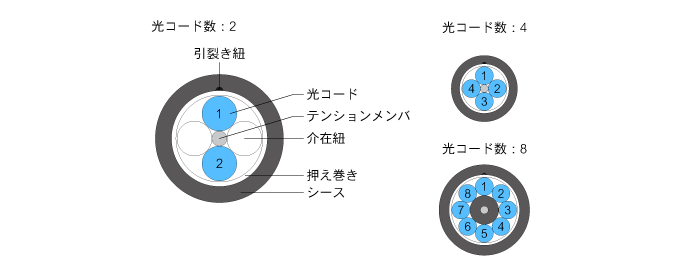

構造図
仕様
| 光コード数 | 2 | 4 | 8 | |||
|---|---|---|---|---|---|---|
| 光ファイバー芯数 | 1 | |||||
| コネクタ ※1 | DLC、SC、FC、なし | |||||
| 光コード仕様 | コア | 材質 | 石英ガラス | |||
| 外径 | 50±3μm | |||||
| クラッド | 材質 | 石英ガラス | ||||
| 外径 | 125±3μm | |||||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||||
| 外径 | 約0.25mm | |||||
| 被覆 | 材質 | PVC | ||||
| 外径 | 0.9±0.1mm | |||||
| 抗張力繊維 | 材質 | アラミド繊維 | ||||
| 外被 | 材質 | PVC（青） | ||||
| 外径 | 約2.0mm | |||||
| 開口数 | 0.200±0.015 | |||||
| 光ケーブル仕様 | テンションメンバ | 抗張力体 | 材質 | 鋼線 | ||
| 外径 | 約1.0mm | |||||
| 被覆 | 材質 | - | PE（黒） | |||
| 外径 | - | 約3.5mm | ||||
| シース | 材質 | 難燃LAPシース（黒） | ||||
| 仕上がり外径 | 約9.5mm | 約12.0mm | ||||
| 許容張力 注 | 非固定時 | 420N | ||||
| 固定時 | - | |||||
| 許容曲げ半径 注 | 非固定時 | 190mm | 240mm | |||
| 固定時 | 95mm | 120mm | ||||
| 許容側圧 注 | 非固定時 | 980N/100mm | ||||
| 固定時 | - | |||||
| 使用温度範囲 ※2 | -20～60℃ | |||||
| 伝送損失 ※3 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | |||||
| 標準ケーブル長 | 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） | |||||
| 三菱製ケーブル相当品 ※4 | QG-G50-2C-***M-C-□ QG-G50-nC-***M-DL-□(n=2、4、8) | |||||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：CC-Link IE コントローラネットワーク製品との接続はDLCコネクタになります。（DLCコネクタ…LCコネクタを2個連結したコネクタ） ※2：コネクタ部を含みません ※3：「λ（ラムダ）：測定用光源の中心発光波長」 ※4：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません）
- CC-Link IEコントローラネットワーク対応 光ファイバーケーブル （GI G50/125タイプ）
- DFC-QG□-FDS21（**m） 防塵防水仕様

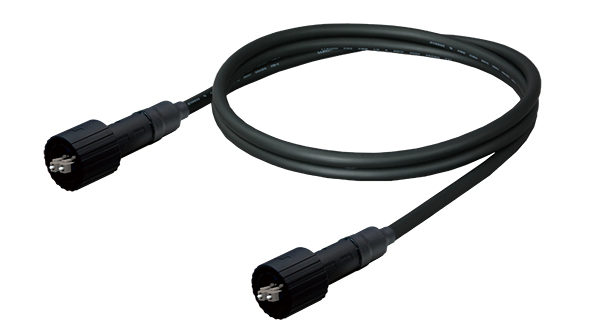

DFC-QGWZLCWZLC-FDS21（**m）

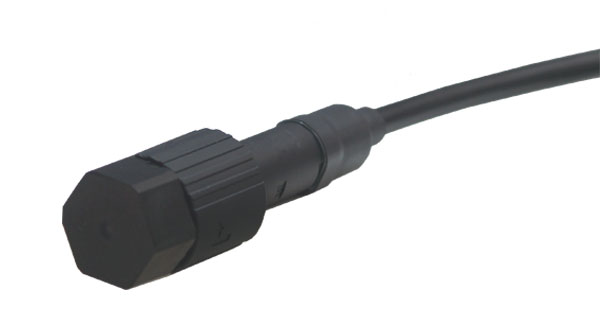

キャップ使用時

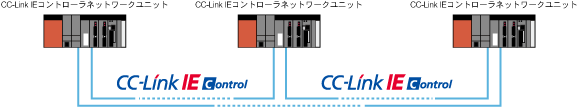

- CC-Link IEコントローラネットワーク対応
- 光コードコア径：50μm / クラッド径：125μm GI用光ファイバー
- 防塵防水仕様
- コネクタ：WZLC、DLC、SC、FC、なしの5種類から選択
- 光コード数：2
- 光ファイバー芯数：1
- 保護構造：IP67 ※コネクタにWZLCおよび専用キャップ使用時
- 標準ケーブル長：2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） ※コネクタ：両端WZLC、ケーブル長：3mの場合、「DFC-QGWZLCWZLC-FDS21（3m）」となります
- 納期についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| WZLC⇔WZLC | DFC-QGWZLCWZLC-FDS21（**m） | 2 | 1 |
| WZLC⇔DLC | DFC-QGWZLCDLC-FDS21（**m） | ||
| WZLC⇔SC | DFC-QGWZLCSC-FDS21（**m） | ||
| WZLC⇔FC | DFC-QGWZLCFC-FDS21（**m） | ||
| WZLC⇔なし | DFC-QGWZLCN-FDS21（**m） |
構造図
仕様
| 光コード数 | 2 | |||
|---|---|---|---|---|
| 光ファイバー芯数 | 1 | |||
| コネクタ ※1 | WZLC、DLC、SC、FC、なし | |||
| 光コード仕様 | コア | 材質 | 石英ガラス | |
| 外径 | 50±3μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±3μm | |||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||
| 外径 | 約0.25mm | |||
| 被覆 | 材質 | ノンハロゲン樹脂 | ||
| 外径 | 0.9±0.1mm | |||
| 抗張力繊維 | 材質 | アラミド繊維 | ||
| 外被 | 材質 | 難燃PE（青） | ||
| 外径 | 約1.7mm | |||
| 開口数 | 0.200±0.015 | |||
| 光ケーブル仕様 | ||||
| テンションメンバ | 抗張力体 | 材質 | FRP | |
| 外径 | 約1.0mm | |||
| 押え巻き | 吸水テープ | |||
| シース | 材質 | PE（黒） | ||
| 仕上がり外径 | 約7.0mm | |||
|
許容張力 注 |
非固定時 | 110N | ||
| 固定時 | - | |||
|
許容曲げ半径 注 |
非固定時 | 200mm | ||
| 固定時 | 100mm | |||
|
許容側圧 注 |
非固定時 | 980N/100mm | ||
| 固定時 | - | |||
| 使用温度範囲 ※2 | -20～60℃ | |||
| 保護構造 ※3 | IP67 | |||
| 伝送損失 ※4 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | |||
| 標準ケーブル長 | 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能です） | |||
| 三菱製ケーブル相当品 | - | |||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：CC-Link IE コントローラネットワーク製品との接続はDLCコネクタになります。（DLCコネクタ…LCコネクタを2個連結したコネクタ） ※2：コネクタ部を含みません ※3：コネクタにWZLCおよび専用キャップ使用時 ※4：「λ（ラムダ）：測定用光源の中心発光波長」
