パネル取り付けコネクタボックスタイプ
運搬・設置時の配線工数と配線ミスを削減！！

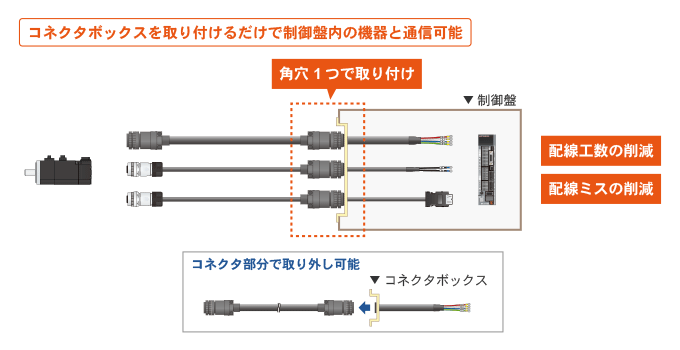

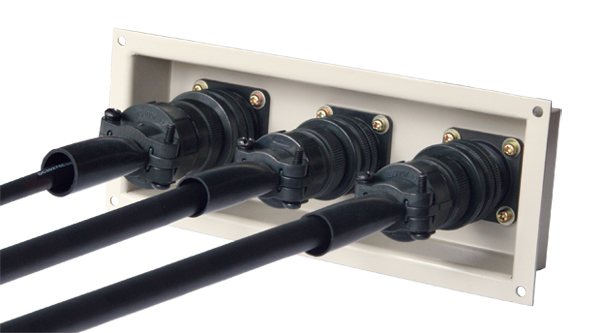

パネル取り付けコネクタボックスタイプは、コネクタボックスにサーボケーブルを取り付け加工しています。 制御盤にコネクタボックスを取り付けるだけで通信可能となり、運搬時や設置時に要するケーブル製作の工数を削減できます。また、ケーブル本数が多い場合も、コネクタボックスの角穴1つで対応可能です。 （お客様の用途に応じて加工可能なアンプ側先端カットケーブルもございます）
コネクタボックス サイズ表
| コネクタボックス | ボックス外形（ボックス内部寸法） （mm） | パネル穴加工寸法 （mm） | |||
|---|---|---|---|---|---|
| W | H | D | W | H | |
| A （小容量1軸） | 220（180） | 130（90） | 33.2（31.6） | 185 | 95 |
| B （中容量1軸） | 240（200） | 150（110） | 33.2（31.6） | 205 | 115 |
| C （大容量1軸 小容量2軸） | 240（200） | 220（180） | 33.2（31.6） | 205 | 185 |
| D （中・大容量2軸 小容量3軸） | 300（260） | 440（400） | 33.2（31.6） | 285 | 225 |
