製品全長51〜100mの長尺ケーブルも標準ラインナップしております。

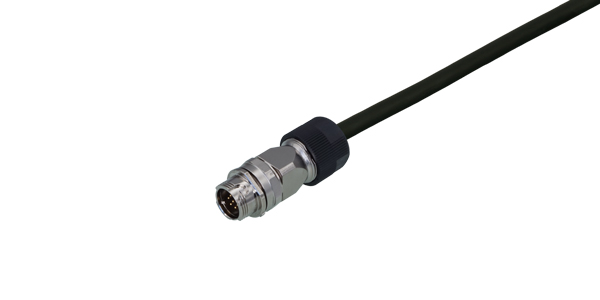

三菱電機用サーボケーブル エンコーダケーブル <固定用>
DSVEN-J3ENA1-***
DSVEN-J3ENA1-***(モータ側)

モータ側

DSVEN-J3ENA1-***(アンプ側)

アンプ側

  • 直結タイプ 負荷側引出し
  • 製品全長 : 1〜10m (0.1m単位で選択可能) (製品全長が10mを超える場合は「DSVEN-J3JA1」と「DSVEN-J3EK-***」をご使用ください)
  • 定格電圧 : 30V
  • 定格温度 : 80℃
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 保護構造 : IP65

●三菱電機製エンコーダケーブル同等品 「MR-J3ENCBL**M-A1-L」

  • 即日出荷
  • RoHS対応
図面ダウンロード DSVEN-J3ENA1-***

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 (3軸) に対応していません

三菱電機用サーボケーブル エンコーダケーブル <固定用>
DSVEN-J3ENA2-***
DSVEN-J3ENA2-***(モータ側)

モータ側

DSVEN-J3ENA2-***(アンプ側)

アンプ側

  • 直結タイプ 反負荷側引出し
  • 製品全長 : 1〜10m (0.1m単位で選択可能) (製品全長が10mを超える場合は「DSVEN-J3JA2」と「DSVEN-J3EK-***」をご使用ください)
  • 定格電圧 : 30V
  • 定格温度 : 80℃
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 保護構造 : IP65

●三菱電機製エンコーダケーブル同等品 「MR-J3ENCBL**M-A2-L」

  • 即日出荷
  • RoHS対応
図面ダウンロード DSVEN-J3ENA2-***

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 (3軸) に対応していません

三菱電機用サーボケーブル エンコーダケーブル <固定用>
DSVEN-J3NS-*** ストレートプラグ
DSVEN-J3NSL-*** アングルプラグ
DSVEN-J3NS-*** (モータ側) ストレートプラグ

モータ側ストレートプラグ

DSVEN-J3NSL-*** (モータ側) アングルプラグ

モータ側アングルプラグ

DSVEN-J3NS(L)-***(アンプ側)

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグは全て「反負荷側引出し」にて製作いたします  「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください  (引出し方向によってはモータに干渉する場合がございますのでご注意ください)
  • 製品全長 : 1〜100m (1m単位、10m以下は0.1m単位で選択可能)
  • 定格電圧 : 30V
  • 定格温度 : 80℃
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 保護構造 : IP67

●三菱電機製エンコーダケーブル同等品 「MR-J3ENSCBL**M-L」

  • 即日出荷
  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J3NS-***
DSVEN-J3NSL-***

対応三菱ACサーボモータ

MR-J4 シリーズ HG-SR51, 81, 121, 201, 301, 421 52, 102, 152, 202, 352, 502, 702 524, 1024, 1524, 2024, 3524, 5024, 7024 HG-JR53, 73, 103, 153, 203, 353, 503, 703, 903 534, 734, 1034, 1534, 2034, 3534, 5034, 7034, 9034 HG-RR103, 153, 203, 353, 503 HG-UR72, 152, 202, 352, 502
MR-J4W シリーズ HG-SR51, 81, 52, 102 ※ HG-JR53, 73, 103 ※ HG-UR72 ※
MR-J3 シリーズ HF-SP51, 81, 121, 201, 301, 421 52, 102, 152, 202, 352, 502, 702 524, 1024, 1524, 2024, 3524, 5024, 7024 HF-JP53, 73, 103, 153, 203, 353, 503, 703, 903 534, 734, 1034, 1534, 2034, 3534, 5034 7034, 9034 HC-LP52, 102, 152, 202, 302 HC-RP103, 153, 203, 353, 503 HC-UP72, 152, 202, 352, 502 HA-LPシリーズ
MR-J3W シリーズ HF-SP51, 81, 52, 102 HC-LP52, 102 HC-UP72

※ HG-SR、HG-JR、HG-URはMR-J4W3 (3軸) に対応していません

三菱電機用サーボケーブル エンコーダケーブル <固定用>
DSVEN-J2JC-***
DSVEN-J2JC-***(モータ側)

モータ側

DSVEN-J2JC-***(アンプ側)

アンプ側

  • 直結タイプ
  • 製品全長 : 1〜100m (1m単位、10m以下は0.1m単位で選択可能)
  • 定格電圧 : 30V
  • 定格温度 : 80℃
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 保護構造 : IP20

●三菱電機製エンコーダケーブル同等品 「MR-JCCBL**M-L」

  • 即日出荷
  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J2JC-***

対応三菱ACサーボモータ

MR-J2S シリーズ HC-KFS053, 13, 23, 43, 73, 46, 410 HC-MFS053, 13, 23, 43, 73 HC-UFS13, 23, 43, 73
三菱電機用サーボケーブル エンコーダケーブル <固定用>
DSVEN-J2HS-*** ストレートプラグ
DSVEN-J2HSL-*** アングルプラグ
DSVEN-J2HS-*** (モータ側) ストレートプラグ

モータ側ストレートプラグ

DSVEN-J2HSL-*** (モータ側) アングルプラグ

モータ側アングルプラグ

DSVEN-J2HS(L)-***(アンプ側)

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグは全て「反負荷側引出し」にて製作いたします  「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください  (引出し方向によってはモータに干渉する場合がございますのでご注意ください)
  • 製品全長 : 1〜100m (1m単位、10m以下は0.1m単位で選択可能)
  • 定格電圧 : 30V
  • 定格温度 : 80℃
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 保護構造 : IP20

●三菱電機製エンコーダケーブル同等品 「MR-JHSCBL**M-L」

  • 即日出荷
  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J2HS-***
DSVEN-J2HSL-***

対応三菱ACサーボモータ

MR-J2S シリーズ HC-SFS81, 121, 201, 301 52, 102, 152, 202, 352, 502, 702 53, 103, 153, 203, 353 524, 1024, 1524, 2024, 3524, 5024, 7024 HC-LFS52, 102, 152, 202, 302 HC-RFS103, 153, 203, 353, 503 HC-UFS72, 152, 202, 352, 502 HA-LFSシリーズ
三菱電機用サーボケーブル エンコーダケーブル <固定用>
DSVEN-J3JA1-***
DSVEN-J3JA1-***(モータ側)

モータ側

DSVEN-J3JA1-***(アンプ側)

アンプ側

  • 中継タイプ (モータ側) 負荷側引出し ※「DSVEN-J3EK-***」または「DSVEN-J3EK-***-E」と組み合わせて使用するケーブルです
  • 製品全長 : 0.3m、1m、2m、3m、4m、5m ※これ以外の長さについては別途お問合せ下さい
  • 定格電圧 : 30V
  • 定格温度 : 80℃
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 保護構造 : IP20

●三菱電機製エンコーダケーブル同等品 「MR-J3JCBL03M-A1-L」

  • 即日出荷
  • RoHS対応
図面ダウンロード DSVEN-J3JA1-***

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 (3軸) に対応していません

三菱電機用サーボケーブル エンコーダケーブル <固定用>
DSVEN-J3JA2-***
DSVEN-J3JA2-***(モータ側)

モータ側

DSVEN-J3JA2-***(アンプ側)

アンプ側

  • 中継タイプ (モータ側) 反負荷側引出し ※「DSVEN-J3EK-***」または「DSVEN-J3EK-***-E」と組み合わせて使用するケーブルです
  • 製品全長 : 0.3m、1m、2m、3m、4m、5m ※これ以外の長さについては別途お問合せ下さい
  • 定格電圧 : 30V
  • 定格温度 : 80℃
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 保護構造 : IP20

●三菱電機製エンコーダケーブル同等品 「MR-J3JCBL03M-A2-L」

  • 即日出荷
  • RoHS対応
図面ダウンロード DSVEN-J3JA2-***

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 (3軸) に対応していません

三菱電機用サーボケーブル エンコーダケーブル <固定用>
DSVEN-J3JSA1-***
DSVEN-J3JSA1-***(モータ側)

モータ側

DSVEN-J3JSA1-***(アンプ側)

アンプ側

  • 中継タイプ (モータ側) 負荷側引出し ※「DSVEN-J3NS-***」または「DSVEN-J3NS-***-E」と組み合わせて使用するケーブルです
  • 製品全長 : 0.3m、1m、2m、3m、4m、5m ※これ以外の長さについては別途お問合せ下さい
  • 定格電圧 : 30V
  • 定格温度 : 80℃
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 保護構造 : IP65※

●三菱電機製エンコーダケーブル同等品 「MR-J3JSCBL03M-A1-L」 ※エンコーダケーブル全体の保護等級はIP65ですが、中継コネクタ単体の保護等級はIP67です

  • 即日出荷
  • RoHS対応

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 (3軸) に対応していません

三菱電機用サーボケーブル エンコーダケーブル <固定用>
DSVEN-J3JSA2-***
DSVEN-J3JSA2-***(モータ側)

モータ側

DSVEN-J3JSA2-***(アンプ側)

アンプ側

  • 中継タイプ (モータ側) 反負荷側引出し ※「DSVEN-J3NS-***」または「DSVEN-J3NS-***-E」と組み合わせて使用するケーブルです
  • 製品全長 : 0.3m、1m、2m、3m、4m、5m ※これ以外の長さについては別途お問合せ下さい
  • 定格電圧 : 30V
  • 定格温度 : 80℃
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 保護構造 : IP65※

●三菱電機製エンコーダケーブル同等品 「MR-J3JSCBL03M-A2-L」 ※エンコーダケーブル全体の保護等級はIP65ですが、中継コネクタ単体の保護等級はIP67です

  • 即日出荷
  • RoHS対応

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 (3軸) に対応していません

三菱電機用サーボケーブル エンコーダケーブル <固定用>
DSVEN-J3EK-***
DSVEN-J3EK-***(モータ側)

モータ側

DSVEN-J3EK-***(アンプ側)

アンプ側

  • 中継タイプ (アンプ側) ※「DSVEN-J3JA1」または「DSVEN-J3JA2」と組み合わせて使用するケーブルです
  • 製品全長 : 11〜100m (1m単位で選択可能)
  • 定格電圧 : 30V
  • 定格温度 : 80℃
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 保護構造 : IP20

※お客様にてコネクタの取付(半田加工)ができるセット品 ・アンプ側コネクタセット「DSVEN-J3EK-***(A)」 ●三菱電機製エンコーダケーブル同等品 「MR-EKCBL**M-L」

  • 即日出荷
  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J3EK-***

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 (3軸) に対応していません
