信号用電線 <固定用>
DC20276SB-22A-6P-***
  • 電気機器 信号用電線 <固定用>
  • 電線サイズ : 22AWG(0.3sq)
  • 芯数 : 12芯(6対)

特長

  • UL規格758に適合
  • UL VW-1、c-UL FT1の難燃対応
  • 非鉛耐油耐熱難燃柔軟性ビニルシースを使用
  • 曲げ半径 : 仕上がり外径の10倍以上
  • 鉛及び鉛化合物を含まない絶縁体材料及びシース材料を使用
  • 粉塵の出にくい介在を使用
  • 製品全長 : 1〜100mまで選択可能 (1m単位) ※ 製品全長が100mを超える場合はお問い合わせください
認証 UL AWM
適合規格 UL 758
形式記号 UL STYLE 20276
定格電圧 30V
定格温度 80℃
導体 UL 758
難燃性 VW-1

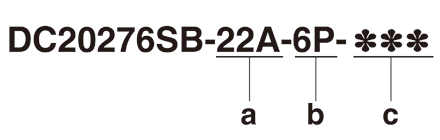

型式説明

DC20276SB-22A-6P 型式説明

a : 電線サイズ

22A 22AWG (0.3sq)

b : 芯数

6P 12芯 (6対)

c : 製品全長

001 1m
010 10m
050 50m
100 100m

1〜100m(1m単位)まで選択可能

※製品全長が100mを超える場合はお問い合わせください

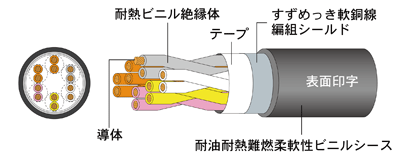

構造図

DC20276SB-22A-6P 構造図

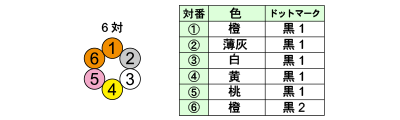

識別

DC20276SB-22A-6P 識別

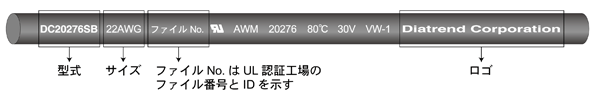

表面印字

DC20276SB-22A-6P 表面印字

※ イメージ図 製品のケーブル色<黒>、文字色<灰>です

構造表

芯数 12芯(6対)
導体 サイズ(AWG) 22
構造(mm) 17/0.16
外径(mm) 0.76
ビニル絶縁体 厚さ(mm) 0.25
外径(mm) 1.26
耐油耐熱難燃柔軟性 ビニルシース 厚さ(mm) 0.85
外径(mm) 8.6
概算質量(kg/km) 110
電気特性 導体抵抗(Ω/km20℃) 57.5
絶縁抵抗(MΩ/km20℃) 10
耐電圧(V/1min.) 500
許容電流(A) 4.6
信号用電線 <可動用>
DC20276ESB-24A-7P-***
  • 電気機器 信号用電線 <可動用>
  • 電線サイズ : 24AWG(0.2sq)
  • 芯数 : 14芯(7対)

特長

  • UL規格758に適合
  • UL VW-1、c-UL FT1の難燃対応
  • 非鉛耐油耐熱難燃柔軟性ビニルシースを使用
  • 曲げ半径 : 仕上がり外径の6倍以上
  • 移動特性 : 曲げ ・ 屈曲 ・ U字折り返し ・ 90度折り返し ・ 直線捻回 ・ 曲げ捻回 ― 全て1000万回以上合格
  • 絶縁体にETFEを使用
  • 粉塵の出にくい介在を使用
  • 製品全長 : 1〜100mまで選択可能 (1m単位) ※ 製品全長が100mを超える場合はお問い合わせください
認証 UL AWM
適合規格 UL 758
形式記号 UL STYLE 20276
定格電圧 30V
定格温度 80℃
導体 UL 758
難燃性 VW-1

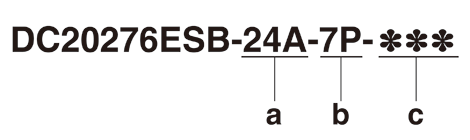

型式説明

DC20276ESB-24A-7P 型式説明

a : 電線サイズ

24A 24AWG (0.2sq)

b : 芯数

7P 14芯 (7対)

c : 製品全長

001 1m
010 10m
050 50m
100 100m

1〜100m(1m単位)まで選択可能

※製品全長が100mを超える場合はお問い合わせください

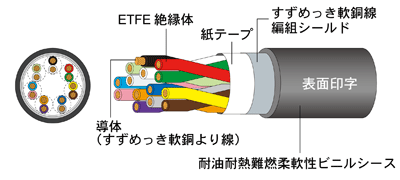

構造図

DC20276ESB-24A-7P 構造図

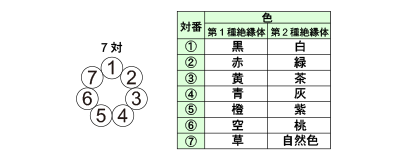

識別

DC20276ESB-24A-7P 識別

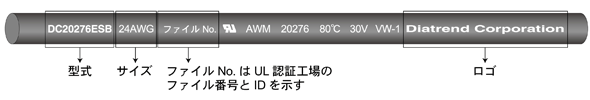

表面印字

DC20276ESB-24A-7P 表面印字

※ イメージ図 製品のケーブル色<黒>、文字色<灰>です

構造表

芯数 14芯(7対)
導体 サイズ(AWG)24
構造(mm) 41/0.08
外径(mm) 0.59
ETFE絶縁体 厚さ(mm) 0.2
外径(mm) 0.99
耐油耐熱難燃柔軟性 ビニルシース 厚さ(mm) 1.0
外径(mm) 7.8
概算質量(kg/km) 96
電気特性 導体抵抗(Ω/km20℃) 94.2以下
絶縁抵抗(MΩ/km20℃) 1000以上
耐電圧(V/1min.) 500
許容電流(A) 3.6
