移動式電線収納ラック・電線収納ボックス
ケーブルドラム（ボビン）専用の収納ラックです。キャスタータイプとボックスタイプをご用意しております。
- 移動式電線収納ラック
- 電線収納ボックス
- オプション
- 一般的なドラムサイズについて
- 全て表示

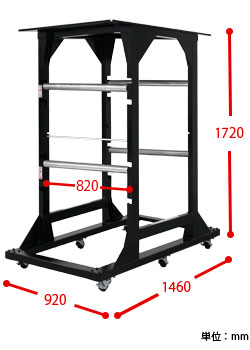

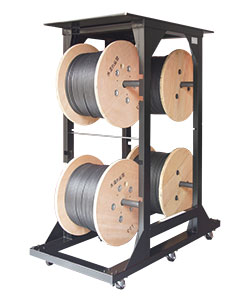

- 移動式電線収納ラック 2段キャスター 標準タイプ
- DWR-4804
- 移動式電線収納ラック
- 最大収納可能ドラム：一般用木製ドラムサイズL3-5×4

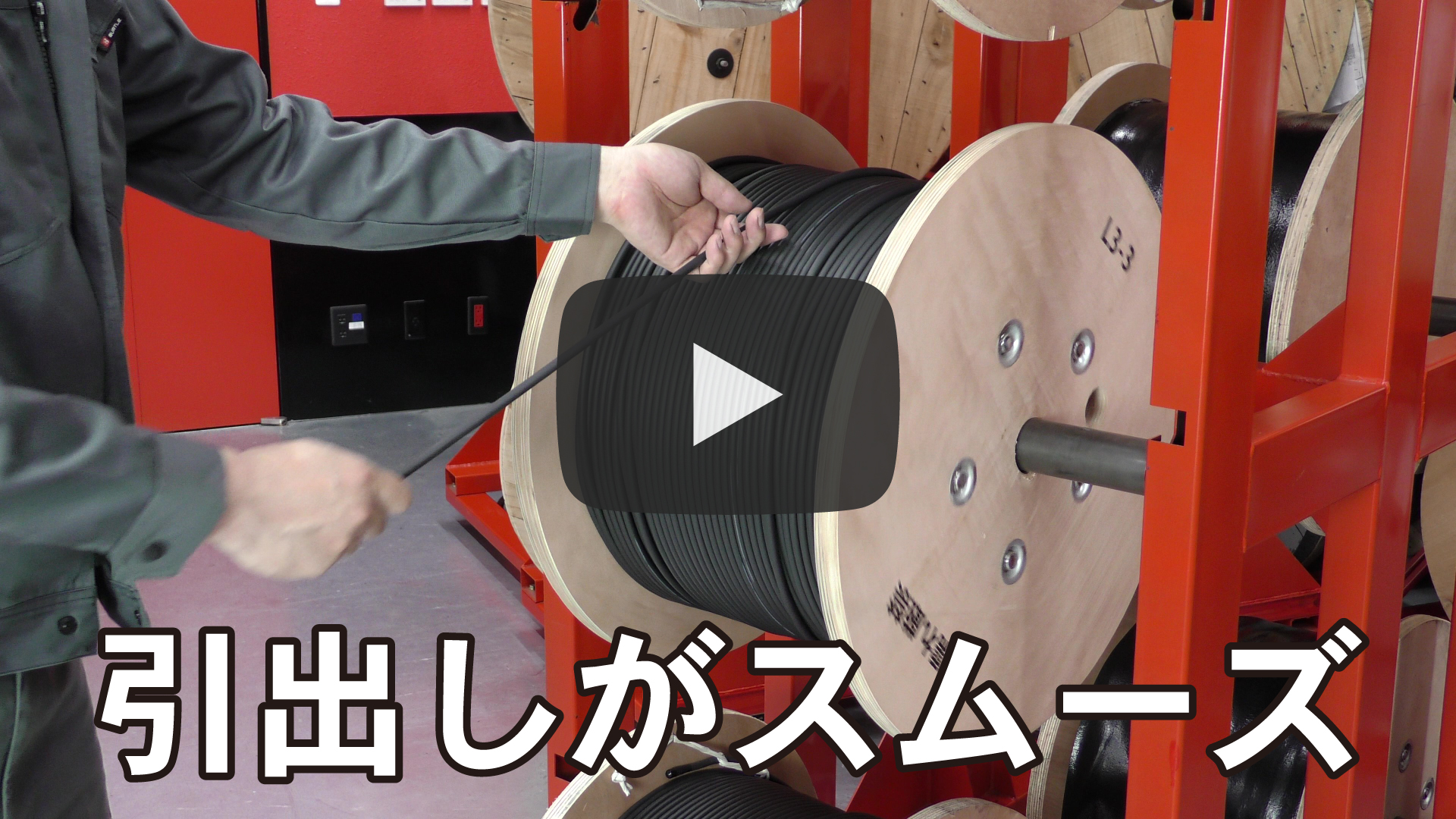

- ドラムが回転するので電線の引出しがスムーズ
- ガイド付きなので電線を引き出す際の傷を防止
- キャスターが付いているのでドラムを収納した状態での 移動可能
- 納期 ： お問い合わせください
※ iPhone または iPadでご覧ください
電線ドラム4台収納可能
重荷重用キャスターを採用
キャスター1個あたりの許容荷重：300/306（daN/kgf）
ストッパー機能付き
天板の上に荷物を置くことが可能
仕様
| 最大均等積載重量 | 約480kg（上段：Max100kg、下段：Max140kg）※1 |
|---|---|
| 最大積載可能ドラム | L3-5×4 |
| 自量 | 約130kg |
| 外形寸法 [W×D×H（MAX）]※2 | 920×1460×1720mm※3 |
| 柱の内寸 | 820mm |
| 材質 | スチール |
| 塗装色 | 黒 |
| 生産国 | 日本 |
※1 電線ドラムは最大140kgまで対応可能です。ただし、最大均等積載重量が480kgを超えない範囲で、 一方向に荷重が偏らないように均等にドラムを配置して使用ください
※2 板金の加工工程及び組立て工程において若干の寸法誤差が生じる場合があります
※3 本製品は前後対称となっています
※ ドラムの収納や取り出しにはフォークリフト等をお使いください ※ 仕様・外観は予告なしに変更する場合がございます
直販価格 （税込）
| DWR-4804 | 454,080円 |
|---|

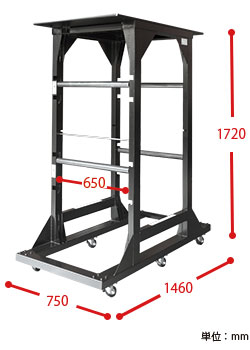

- 移動式電線収納ラック 2段キャスター スリムタイプ
- DWR-4804S
- 移動式電線収納ラック
- 最大収納可能ドラム：一般用木製ドラムサイズL3-5×4
- ドラムが回転するので電線の引出しがスムーズ
- ガイド付きなので電線を引き出す際の傷を防止
- キャスターが付いているのでドラムを収納した状態での 移動可能
- 納期 ： お問い合わせください
※ iPhone または iPadでご覧ください
電線ドラム4台収納可能
重荷重用キャスターを採用
キャスター1個あたりの許容荷重：300/306（daN/kgf）
ストッパー機能付き
天板の上に荷物を置くことが可能
仕様
| 最大均等積載重量 | 約480kg（上段：Max100kg/ドラム、下段：Max140kg/ドラム）※1 |
|---|---|
| 最大積載可能ドラム | L3-5×4 |
| 自量 | 約110kg |
| 外形寸法 [W×D×H（MAX）] ※2 | 750×1460×1720mm ※3 |
| 柱の内寸 | 650mm |
| 材質 | スチール |
| 塗装色 | 黒 |
| 生産国 | 日本 |
※1 電線ドラムは最大140kgまで対応可能です。ただし、最大均等積載重量が480kgを超えない範囲で、 一方向に荷重が偏らないように均等にドラムを配置して使用ください
※2 板金の加工工程及び組立て工程において若干の寸法誤差が生じる場合があります
※3 本製品は前後対称となっています
※ ドラムの収納や取り出しにはフォークリフト等をお使いください ※ 仕様・外観は予告なしに変更する場合がございます
直販価格 （税込）
| DWR-4804S | 436,150円 |
|---|

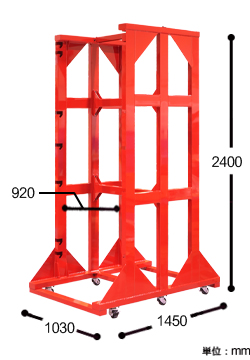

- 移動式電線収納ラック 3段キャスター 標準タイプ
- DWR-8006
- 移動式電線収納ラック
- 最大収納可能ドラム ： 一般用木製ドラムサイズL5-5×6 またはL3-3×8

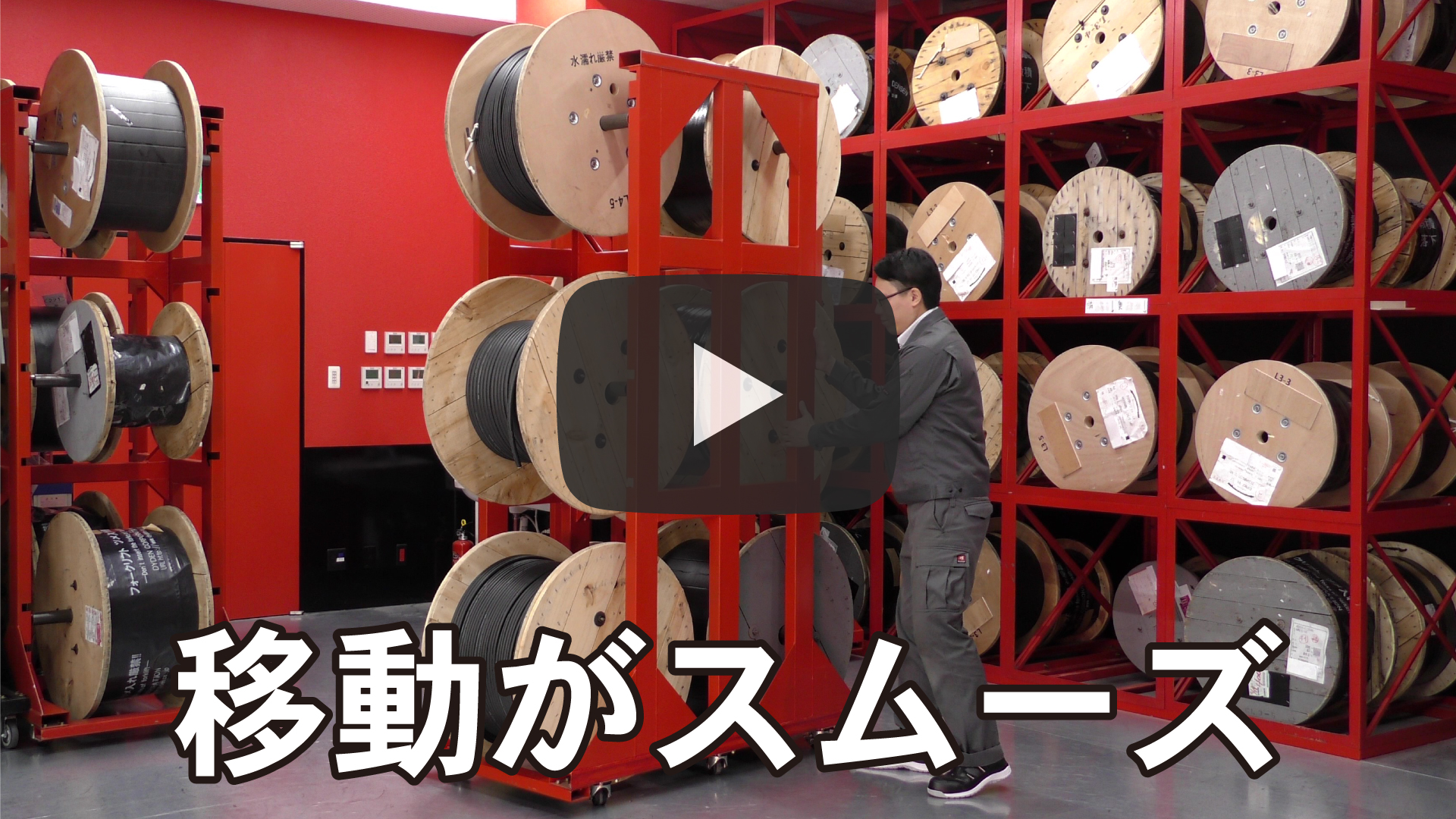

- キャスターが付いているのでドラムを収納した状態での 移動可能
- 納期 ： お問い合わせください
※ iPhone または iPadでご覧ください
電線ドラム6台収納可能
写真はイメージです
重荷重用キャスターを採用
キャスター1個あたりの許容荷重：300/306（daN/kgf）
ストッパー機能付き
仕様
| 最大均等積載重量 | 約800kg（上段：最大100kg/ドラム、中段・下段：最大150kg/ドラム）※1 |
|---|---|
| 最大積載可能ドラム | L5-5×6またはL3-3×8 |
| 自量 | 約200kg |
| 外形寸法 [W×D×H（MAX）] ※2 | 1030×1450×2400mm ※3 |
| 柱の内寸 | 920mm |
| 材質 | スチール |
| 塗装色 | 赤 |
| 生産国 | 日本 |
※1 電線ドラムは最大150kgまで対応可能です。ただし、最大均等積載重量が800kgを超えない範囲で、 一方向に荷重が偏らないように均等にドラムを配置して使用ください
L3-3の電線ドラムを8個収納する場合は1個あたり100kgまでとなります
※2 板金の加工工程及び組立て工程において若干の寸法誤差が生じる場合があります
※3 本製品は前後対称となっています
ドラムを収納した場合、Hは2400mm以上となることがあります
※ ドラムの収納や取り出しにはフォークリフト等をお使いください ※ 仕様・外観は予告なしに変更する場合がございます
直販価格 （税込）
| DWR-8006 | 548,680円 |
|---|

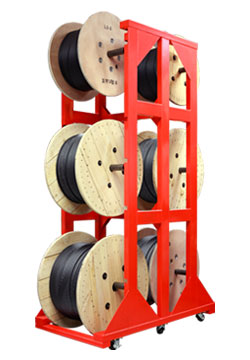

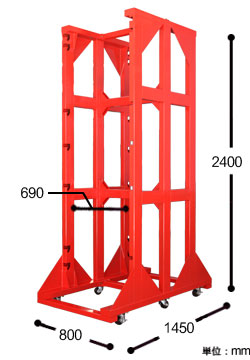

- 移動式電線収納ラック 3段キャスター スリムタイプ
- DWR-8006S
- 移動式電線収納ラック
- 最大収納可能ドラム ： 一般用木製ドラムサイズL5-5×6 またはL3-3×8
- キャスターが付いているのでドラムを収納した状態での 移動可能
- 納期 ： お問い合わせください
※ iPhone または iPadでご覧ください
電線ドラム6台収納可能
重荷重用キャスターを採用
キャスター1個あたりの許容荷重：300/306（daN/kgf）
ストッパー機能付き
仕様
| 最大均等積載重量 | 約800kg（上段：最大100kg/ドラム、中段・下段：最大150kg/ドラム）※1 |
|---|---|
| 最大積載可能ドラム | L5-5×6またはL3-3×8 |
| 自量 | 約170kg |
| 外形寸法 [W×D×H（MAX）] ※2 | 800×1450×2400mm ※3 |
| 柱の内寸 | 690mm |
| 材質 | スチール |
| 塗装色 | 赤 |
| 生産国 | 日本 |
※1 電線ドラムは最大150kgまで対応可能です。ただし、最大均等積載重量が800kgを超えない範囲で、 一方向に荷重が偏らないように均等にドラムを配置して使用ください
L3-3の電線ドラムを8個収納する場合は1個あたり100kgまでとなります
※2 板金の加工工程及び組立て工程において若干の寸法誤差が生じる場合があります
※3 本製品は前後対称となっています
ドラムを収納した場合、Hは2400mm以上となることがあります
※ ドラムの収納や取り出しにはフォークリフト等をお使いください ※ 仕様・外観は予告なしに変更する場合がございます
直販価格 （税込）
| DWR-8006S | 518,650円 |
|---|

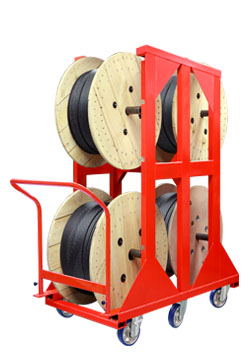

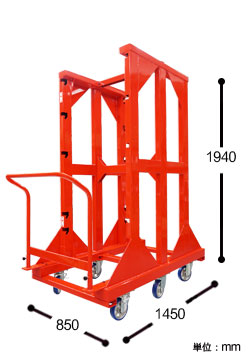

- 収納可能ドラム数 ： 一般用木製ドラムサイズL5-5×4 またはL3-3×6
- キャスターが付いているのでドラムを収納した状態での 移動可能
- 納期 ： お問い合わせください
※ カスタムの内容によっては、対応不可能な場合もございます
L5-5搭載段数を2段に変更/ハンドルの取り付け
キャスターの大きさと材質を変更
- 電線収納ボックス
- DWR-2002
- 収納可能ドラム数 ： 一般用木製ドラムサイズL3-5×2
- 積み重ねて使用可能なボックスタイプ ※積み重ねて連結する場合は最大4段までです 設置ベースのオーダー製作いたします
- 収納ドラム数に合わせて連結設置可能
- 納期 ： お問い合わせください
連結設置可能
仕様
| 最大均等積載重量 | 約200kg |
|---|---|
| 最大積載可能ドラム | L3-5×2 |
| 自量 | 約52kg |
| 外形寸法 [W×D×H（MAX）] ※1 | 800×1030×800mm |
| 材質 | スチール |
| 塗装色 | 赤 |
| 生産国 | 日本 |
※1 板金の加工工程及び組立て工程において若干の寸法誤差が生じる場合があります
※ドラムの収納や取り出しにはフォークリフト等をお使いください ※仕様・外観は予告なしに変更する場合がございます
直販価格 （税込）
| DWR-2002 | 144,100円 |
|---|
- 移動式電線収納ラック用オプション
- フレドメ
フォークリフトに装着して使用するフレドメをご用意しております。
使用イメージ
仕様

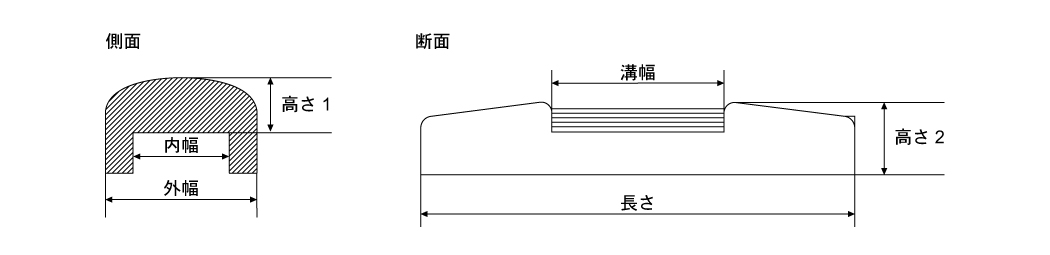

| 型式 | 内幅 | 外幅 | 長さ | 溝幅 | 高さ1 | 高さ2 |
|---|---|---|---|---|---|---|
| DWR-OP8 | 85mm | 115mm | 380mm | 155mm | 50mm | 62mm |
| DWR-OP10 | 105mm | 135mm | 380mm | 155mm | 50mm | 62mm |
| DWR-OP11 | 115mm | 145mm | 380mm | 155mm | 50mm | 62mm |
| DWR-OP12 | 125mm | 160mm | 380mm | 155mm | 50mm | 62mm |
直販価格 （税込）
| DWR-OP8 | 67,760円 |
|---|---|
| DWR-OP10 | 70,180円 |
| DWR-OP11 | 70,180円 |
| DWR-OP12 | 70,180円 |

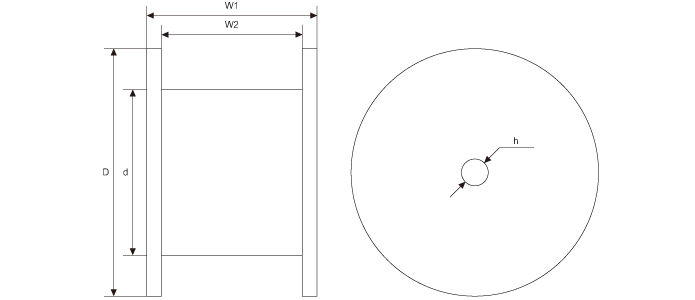

| ドラム番号 | D つば径（mm） |
d 胴径（mm） |
W1 外幅（mm） |
W2 内幅（mm） |
h 軸穴径（mm） |
|---|---|---|---|---|---|
| L1-1 | 340 | 200 | 300 | 240 | 50 |
| L1-2 | 370 | ||||
| L1-3 | 400 | ||||
| L1-4 | 430 | ||||
| L2-1 | 430 | 250 | 300 | 240 | 50 |
| L2-2 | 460 | ||||
| L2-3 | 490 | ||||
| L2-4 | 520 | ||||
| L2-5 | 550 | ||||
| L3-1 | 520 | 300 | 400 | 328 | 50 |
| L3-2 | 550 | ||||
| L3-3 | 580 | ||||
| L3-4 | 610 | ||||
| L3-5 | 640 | ||||
| L4-1 | 610 | 350 | 400 | 328 | 50 |
| L4-2 | 640 | ||||
| L4-3 | 670 | ||||
| L4-4 | 700 | ||||
| L4-5 | 730 | ||||
| L4-6 | 760 | ||||
| L4-7 | 790 | ||||
| L5-1 | 670 | 400 | 500 | 428 | 75 |
| L5-2 | 700 | ||||
| L5-3 | 730 | ||||
| L5-4 | 760 | ||||
| L5-5 | 790 | ||||
| L5-6 | 820 |
