電源用電線 ［300V定格］
- 電源用電線 ＜固定用＞[300V定格]
- D3PWCF-20A-2C-***
- 電気機器 電源用電線 ＜固定用＞
- 電線サイズ ： 20AWG（0.5sq）
- 芯数 ： 2芯
特長
- UL VW-1の難燃対応
- 耐油耐熱柔軟性ビニル材料を使用
- 曲げ半径 ： 仕上がり外径の10倍以上
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D3PWCF-20A-2C-001」
10mの場合、「D3PWCF-20A-2C-010」
100mの場合、「D3PWCF-20A-2C-100」となります
| 認証 |
UL AWM |
| 適合規格 |
UL 758 |
| 形式記号 |
UL STYLE 2517 |
| 定格電圧 |
300V |
| 定格温度 |
105℃ |
| 導体 |
UL 758 |
| 難燃性 |
VW-1 |
構造図・識別
表面印字
※イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
2芯 |
| 導体 |
サイズ（m㎡） |
0.50 |
| 構成（mm） |
21/0.18 |
| 外径（mm） |
0.95 |
| ETFE絶縁体 |
厚さ（mm） |
0.2 |
| 外径（mm） |
1.35 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
0.90 |
| 外径（mm） |
4.6 |
| 概算質量（kg/km） |
29 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
36.7 |
| 絶縁抵抗（MΩ/km20℃） |
1000 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
10 |
- 電源用電線 ＜固定用＞[300V定格]
- D3PWCF-18A-4C-***
- 電気機器 電源用電線 ＜固定用＞
- 電線サイズ ： 18AWG（0.75sq）
- 芯数 ： 4芯
特長
- UL VW-1の難燃対応
- 耐油耐熱柔軟性ビニル材料を使用
- 曲げ半径 ： 仕上がり外径の10倍以上
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D3PWCF-18A-4C-001」
10mの場合、「D3PWCF-18A-4C-010」
100mの場合、「D3PWCF-18A-4C-100」となります
| 認証 |
UL AWM |
| 適合規格 |
UL 758 |
| 形式記号 |
UL STYLE 2517 |
| 定格電圧 |
300V |
| 定格温度 |
105℃ |
| 導体 |
UL 758 |
| 難燃性 |
VW-1 |
構造図・識別
表面印字
※イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
4芯 |
| 導体 |
サイズ（m㎡） |
0.75 |
| 構成（mm） |
35/0.18 |
| 外径（mm） |
1.21 |
| ETFE絶縁体 |
厚さ（mm） |
0.25 |
| 外径（mm） |
1.71 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
0.95 |
| 外径（mm） |
6.1 |
| 概算質量（kg/km） |
66 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
22.09 |
| 絶縁抵抗（MΩ/km20℃） |
1000 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
10 |
- 電源用電線 ＜可動用＞[300V定格]
- D3PWCFE-20A-2C-***
- 電気機器 電源用電線 ＜可動用＞
- 電線サイズ ： 20AWG（0.5sq）
- 芯数 ： 2芯
特長
- 超耐震型移動用ケーブル
- UL汎用ロボットケーブル
- UL VW-1の難燃対応
- 耐油耐熱柔軟性ビニル材料を使用
- 曲げ半径 ： 仕上がり外径の6倍以上
-
移動特性 ： U字折り返し ― 2000万回以上合格
曲げ ・ 屈曲 ・ 90度折り返し ・ 直線捻回 ・ 曲げ捻回 ― 全て1000万回以上合格
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D3PWCFE-20A-2C-001」
10mの場合、「D3PWCFE-20A-2C-010」
100mの場合、「D3PWCFE-20A-2C-100」となります
| 認証 |
UL AWM |
| 適合規格 |
UL 758 |
| 形式記号 |
UL STYLE 2517 |
| 定格電圧 |
300V |
| 定格温度 |
105℃ |
| 導体 |
UL 758 |
| 難燃性 |
VW-1 |
構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
2芯 |
| 導体 |
サイズ（AWG） |
20 |
| 構成（mm） |
7/16/0.08 |
| 外径（mm） |
1.1 |
| ETFE絶縁体 |
厚さ（mm） |
0.2 |
| 外径（mm） |
1.5 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
0.80 |
| 外径（mm） |
4.7 |
| 概算質量（kg/km） |
31 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
36.7 |
| 絶縁抵抗（MΩ/km20℃） |
1000 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
10 |
- 電源用電線 ＜可動用＞[300V定格]
- D3PWCFE-18A-4C-***
- 電気機器 電源用電線 ＜可動用＞
- 電線サイズ ： 18AWG（0.75sq）
- 芯数 ： 4芯
特長
- 超耐震型移動用ケーブル
- UL汎用ロボットケーブル
- UL VW-1の難燃対応
- 耐油耐熱柔軟性ビニル材料を使用
- 曲げ半径 ： 仕上がり外径の6倍以上
-
移動特性 ： U字折り返し ― 2000万回以上合格
曲げ ・ 屈曲 ・ 90度折り返し ・ 直線捻回 ・ 曲げ捻回 ― 全て1000万回以上合格
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D3PWCFE-18A-4C-001」
10mの場合、「D3PWCFE-18A-4C-010」
100mの場合、「D3PWCFE-18A-4C-100」となります
| 認証 |
UL AWM |
| 適合規格 |
UL 758 |
| 形式記号 |
UL STYLE 2517 |
| 定格電圧 |
300V |
| 定格温度 |
105℃ |
| 導体 |
UL 758 |
| 難燃性 |
VW-1 |

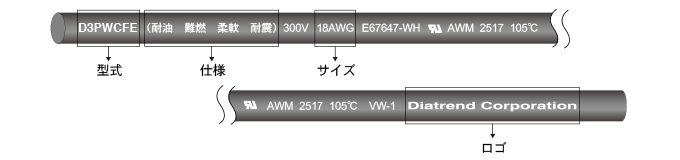

構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 | 4芯 |
| 導体 |
サイズ（AWG） |
18 |
| 構成（mm） |
7/24/0.08 |
| 外径（mm） |
1.36 |
| ETFE絶縁体 |
厚さ（mm） |
0.22 |
| 外径（mm） |
1.80 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
0.80 |
| 外径（mm） |
6.1 |
| 概算質量（kg/km） |
66 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
23.2 |
| 絶縁抵抗（MΩ/km20℃） |
1000 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
10 |
- 電源用電線 ＜可動用（シールド付き）＞[300V定格]
- D3PWCFESB-18A-4C-***
- 電気機器 電源用電線＜可動用（シールド付き）＞
- 電線サイズ ： 18AWG（0.75sq）
- 芯数 ： 4芯
特長
- 超耐震型移動用シールド付きケーブル
- UL汎用ロボットケーブル
- UL VW-1の難燃対応
- 耐油耐熱柔軟性ビニル材料を使用
- 曲げ半径 ： 仕上がり外径の6倍以上
-
移動特性 ： U字折り返し ― 2000万回以上合格
曲げ ・ 屈曲 ・ 90度折り返し ・ 直線捻回 ・ 曲げ捻回 ― 全て1000万回以上合格
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D3PWCFESB-18A-4C-001」
10mの場合、「D3PWCFESB-18A-4C-010」
100mの場合、「D3PWCFESB-18A-4C-100」となります
| 認証 |
UL AWM |
| 適合規格 |
UL 758 |
| 形式記号 |
UL STYLE 2517 |
| 定格電圧 |
300V |
| 定格温度 |
105℃ |
| 導体 |
UL 758 |
| 難燃性 |
VW-1 |

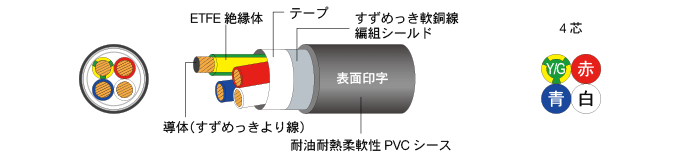

構造図・識別

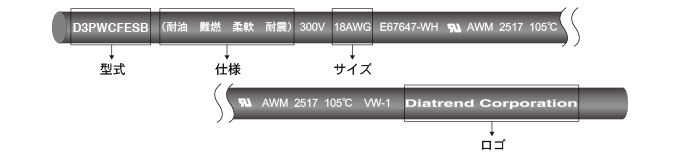

表面印字
※イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
4芯 |
| 導体 |
サイズ（AWG） |
18 |
| 構成（mm） |
7/24/0.08 |
| 外径（mm） |
1.36 |
| ETFE絶縁体 |
厚さ（mm） |
0.22 |
| 外径（mm） |
1.80 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
1.2 |
| 外径（mm） |
7.4 |
| 概算質量（kg/km） |
96 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
23.2 |
| 絶縁抵抗（MΩ/km20℃） |
1000 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
10 |
