産業用イーサネットスイッチングハブ ギガビットタイプ
DEH-GTX16  16ポート 新発売!!

産業用イーサネットスイッチングハブ

DEH-GTX16は高速ギガビット対応の産業用イーサネットスイッチングハブです。
電源はDC12V〜36Vの冗長入力となり、システムの信頼性を高めます。
動作範囲温度は-25℃〜70℃と広域であるため、過酷な産業環境でも使用できます。
LED表示が本体の正面上部に設置され、通信状態が瞬時に確認できます。
高さと幅を抑えた省スペース設計です。

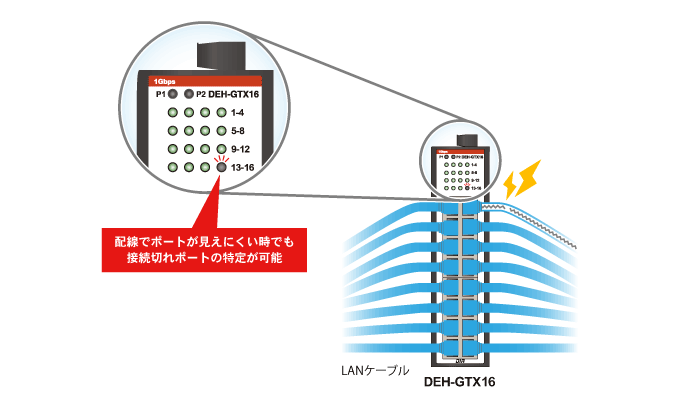

Link LEDを上部に集めた設計により、通信状態の確認が容易

DEH-GTX16 接続切れをLED診断

CC-Link IEフィールドネットワーク対応

CC-Link IEフィールドネットワーク推奨ネットワーク配線部品試験合格製品です。

DEH-GTX16 C-Link IEフィールドネットワークで使用可能

ギガビットイーサネット対応 工場と事務所間をイーサネット接続

DEH-GTX16 イーサネットポート搭載シーケンサ・表示器と接続

注1 : GOTにイーサネットRJ-45ポートが搭載されている機種に限ります

耐環境性・耐久性

動作温度-25℃〜70℃に対応しており温度差の大きい工場等で使用できます。

DEH-GTX16 動作温度-25℃〜70℃ 筐体IP40スチール

電源

冗長電源入力なので2系統からの電源入力が可能です。
※1系統での使用可能 2系統入力することにより電源の冗長化可能

DEH-GTX16 冗長電源 12V〜36V

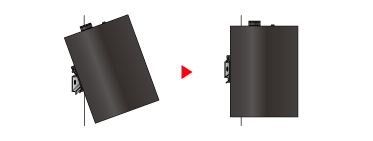

DINレール取り付け可能

取り付けが容易なDINレール取り付けに対応しています。
(DINレール取り付けマウントは製品出荷時に取り付けられています)

DEH-GTX16 DINレール取り付け

大容量データ通信

通信規格1000Base-T対応インタフェース搭載
  動画や画像等の大容量データの転送が快適。

最大9kBまでのジャンボフレーム機能搭載
  データ転送効率が向上。

仕様

ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x
インタフェース 10Base-T/100Base-TX/1000Base-T
ポート数 16ポート
コネクタ RJ-45
伝送距離(MAX) 100m
伝送速度(MAX) 1000Mbps
診断LED P1、P2、1-16
MTBF 520,000時間
電源 DC12〜36V (冗長電源)※1(逆極性保護)(過負荷保護)
消費電力(MAX) 8W
ESD保護 DC6000V
サージ保護 DC2000V
ケース材質 IP40 スチール
認証規格 CE/FCC(クラスA) EN61000-3-2、EN61000-3-3 EN61000-4-2、EN61000-4-3、EN61000-4-4 EN61000-4-5、 EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 600068-2-27、IEC 60068-2-32
取付方法 DINレール取り付け
動作温度 -25〜70℃
保存温度 -40〜85℃
動作湿度 5〜95%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと
質量 本体 810g ※2

※1 : 1系統での使用可能 2系統入力することにより電源の冗長化可能
※2 : DINレール取り付けマウントを含みます

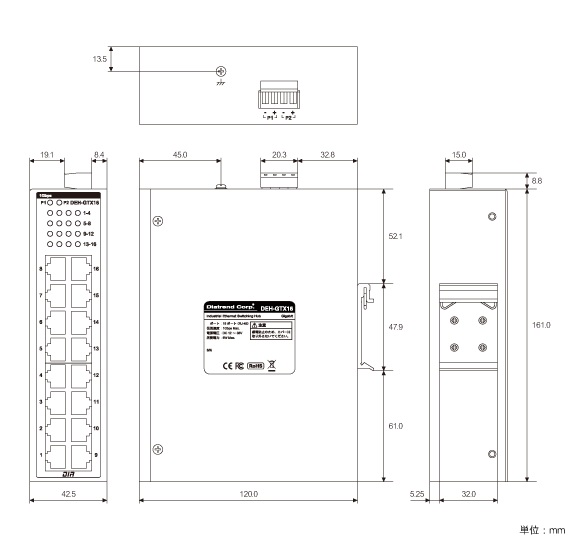

外形図

DEH-GTX16 外形図
特長
  • ギガビットイーサネットポート : 16ポート
  • 最大9kBまでのジャンボフレーム機能搭載
  • Auto MDI/MDI-X機能により、ストレート・クロスケーブルを自動判別
  • オートネゴシエーション機能対応で通信速度と通信モードを自動的に最適化
  • ストアアンドフォワード方式をサポート
  • 電源 : DC12〜36V(冗長電源)(逆極性保護)(過負荷保護)
  • 電源ラインにDC2000Vのサージ保護機能
  • イーサネットポートにDC6000VのESD保護機能搭載
  • 放熱性と高い耐久性を備えたIP40の金属筐体採用
  • 設置が容易なDINレール取り付けに対応
  • CC-Link IEフィールドネットワーク対応
  • CC-Link IEフィールドネットワーク推奨 ネットワーク配線部品試験合格
パッケージ内容
DEH-GTX16 1台
DINレール取り付けマウント(本体に付属) 1個
ユーザーズマニュアル 1枚

直販価格 (税込)

DEH-GTX1649,500円
