産業用イーサネットスイッチングハブ

DEH-GTX8Cは、耐環境性、耐久性に優れた高速ギガビットタイプのCC-Link IEフィールドネットワーク対応です。電源はDC12V～36Vの冗長入力となり、システムの信頼性を高めます。動作温度範囲は-25℃～70℃と広域であるため、過酷な産業環境でも使用できます。 2列のポート配置で省スペース化に貢献します。

CC-Link IEフィールドネットワーク対応

CC-Link IEフィールドネットワーク推奨ネットワーク配線部品試験合格製品です。

高さを抑えた省スペース設計

ポートを2列に配置しているため、1列のスイッチングハブと比べて高さ-3cmの省スペース設計です。

耐環境性・耐久性

動作温度-25℃～70℃に対応しており温度差の大きい工場等で使用できます。

電源

冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能　2系統入力することにより電源の冗長化可能

DINレール取り付け可能

取り付けが容易なDINレール取り付けに対応しています。（DINレール取り付けマウントは製品出荷時に取り付けられています）

特長

ギガビットに対応したイーサネットスイッチ
IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x
イーサネットポート： 8ポート
Auto MDI/MDI-X機能に対応：ストレート・クロスケーブルを自動判別
最大9kBまでのジャンボフレーム機能搭載
オートネゴシエーション機能対応：通信速度と通信モードを自動的に最適化
伝送速度： 10/100/1000Mbps
電源ラインにDC2000Vのサージ保護機能
イーサネットポートにDC6000VのESD保護機能
放熱性と高い耐久性を備えたIP40の金属筐体採用
電源： DC12～36V （冗長電源）（逆極性保護）
DINレール取り付け可能
CC-Link IEフィールドネットワーク対応
CC-Link IEフィールドネットワーク推奨ネットワーク配線部品試験合格

パッケージ内容
DEH-GTX8C	1台
DINレール取り付けマウント（本体に付属）	1個
製品ご利用に関するご案内	1枚

直販価格（税込）

DEH-GTX8C	44,880円

関連製品

LAN用ケーブル（コネクタ加工）

カテゴリ6、カテゴリ5e対応コネクタ付き

LAN用ケーブル

カテゴリ6、カテゴリ5e対応ケーブル

電源

DC24V出力 AC100V

仕様

ネットワーク	IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x
インタフェース	10Base-T/100Base-TX/1000Base-T
ポート数	8ポート
コネクタ	RJ-45
伝送距離（MAX）	100m
伝送速度（MAX）	1000Mbps
LED	P1　P2
MTBF	560,000時間
電源	DC12～36V （冗長電源）※1 （逆極性保護）
消費電力（MAX）	6W
ESD保護	DC6000V
サージ保護	DC2000V
ケース材質	IP40　スチール
適合規格	CE/FCC（クラスA） EN61000-3-2、EN61000-3-3 EN61000-4-2、EN61000-4-3、EN61000-4-4 EN61000-4-5、 EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法	DINレール取り付け
動作温度	-25～70℃
保存温度	-40～85℃
動作湿度	5～95％RH、結露なきこと
保存湿度	5～95％RH、結露なきこと
本体重量	430g ※2

※1 ： 1系統での使用可能　2系統入力することにより電源の冗長化可能 ※2 ： DINレール取り付けマウントを含みます

保護等級

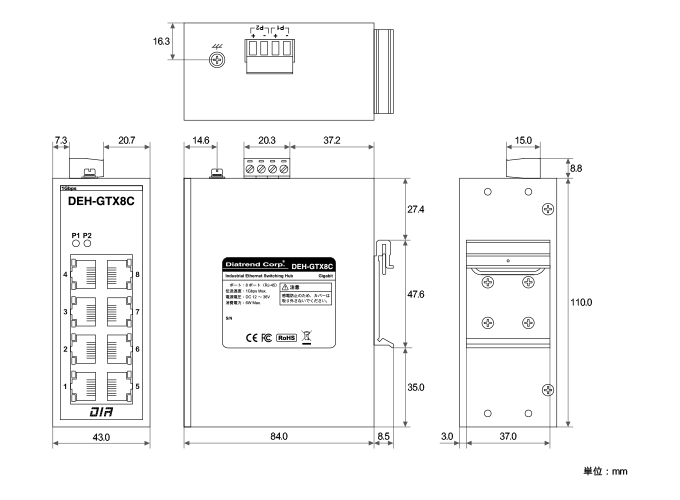

外形図
