HOME＞製品情報＞ネットワークソリューション＞スイッチングハブ＞産業用イーサネットスイッチングハブ DEH-GTX8T 【特長】

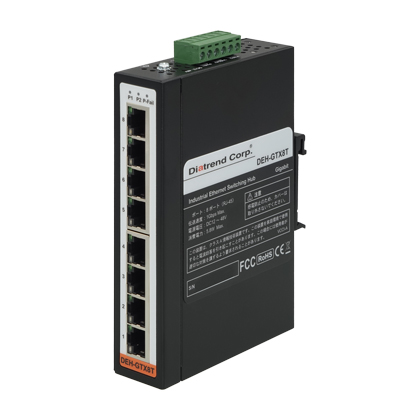

産業用イーサネットスイッチングハブ ギガビットタイプ
DEH-GTX8T　 8ポート
DEH-GTX8T
  • 即日出荷
  • RoHS対応
  • 1000Base-T
  • 伝達速度1000Mbps
  • 冗長電源
  • Auto MDI/MDI-X
  • Jumbo Frame
  • DINレール取り付け
  • 壁掛け取り付け
  • 動作温度-10℃〜60℃
  • CC-Link IEフィールドネットワーク
ダウンロード マニュアル 外形図（PDF/CAD）

フロー制御に関するお知らせ

産業用イーサネット スイッチングハブ

DEH-GTX8Tは、耐環境性、耐久性に優れた産業用イーサネットスイッチングハブです。 電源入力範囲はDC12〜48Vと広く、広域な動作温度に対応、サージ保護機能及びESD保護機能を搭載しており産業用イーサネットネットワークで安心して使用可能です。 DINレール/壁掛け取り付け可能で制御盤への設置が簡単です。 産業用イーサネット スイッチングハブ ギガビットタイプ DEH-GTX8Tは、CC-Link IEフィールドネットワーク対応製品です。

CC-Link IEフィールドネットワーク対応

CC-Link IEフィールドネットワーク対応製品です。

DEH-GTX8T CC-Link IEフィールドネットワーク推奨ネットワーク配線部品試験合格

ギガビットイーサネット対応　工場と事務所間をイーサネット接続

DEH-GTX8T イーサネットポート搭載シーケンサ・表示器と接続

注1 ： GOTにイーサネットRJ-45ポートが搭載されている機種に限ります

耐環境性・耐久性

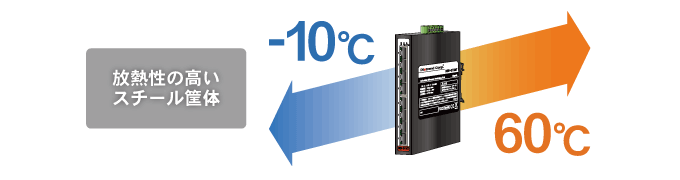

動作温度-10℃〜60℃に対応しており温度差の大きい工場等で使用できます。

DEH-GTX8T 動作温度-10℃〜60℃ 筐体IP30スチール

電源

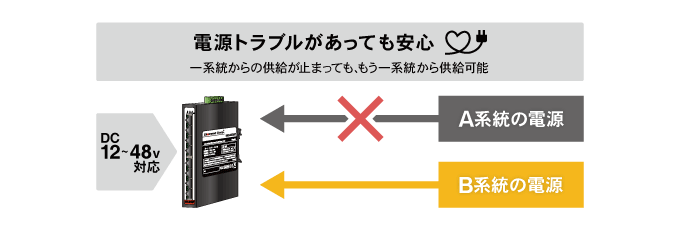

冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能　2系統入力することにより電源の冗長化可能

冗長電源

高信頼性ネットワーク構築をサポート

データを適切に送信するストアアンドフォワード方式をサポートする機能を搭載しています。 MTBF（平均故障間隔）の値は大きく、サージ保護機能/ESD保護機能を搭載しており信頼性の求められる産業用イーサネットで使用できます。

壁掛け取り付け・DINレール取り付け可能

取り付けが容易なDINレール取り付けに対応しています。 壁掛け取り付けキット/ねじが付属しており、壁掛け取り付け可能です。 （DINレール取り付けマウントは製品出荷時に取り付けられています）

壁掛け取り付け・DINレール取り付け

仕様
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x
インタフェース 10Base-T/100Base-TX/1000Base-T
ポート数 8ポート
コネクタ RJ-45
伝送距離（MAX） 100m
伝送速度（MAX） 1000Mbps
診断LED P1、P2、P-Fail
MTBF 1,988,083時間
電源 DC12〜48V　（冗長電源）　※1（逆極性保護）
リレー出力 電源2系統入力時にON　※2
消費電力（MAX） 5.8W
ESD保護 DC4000V
サージ保護 DC500V
過負荷保護 3.0A
ケース材質 IP30　スチール
適合規格 CE/FCC（クラスA）、VCCI（クラスA） EN61000-3-2、EN61000-3-3 EN61000-4-2、EN61000-4-3、EN61000-4-4 EN61000-4-5、 EN61000-4-6、EN61000-4-8 EN61000-6-2、EN61000-6-4 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DINレール取り付け、壁掛け取り付け
動作温度 -10〜60℃
保存温度 -40〜85℃
動作湿度 10〜95％RH、結露なきこと
保存湿度 10〜95％RH、結露なきこと
重量 本体：450g ※3　壁掛け取り付けキット：30g

※1 ： 1系統での使用可能　2系統入力することにより電源の冗長化可能 ※2 ： リレー出力に接続する装置は1A@DC24V以下でご使用ください ※3 ： DINレール取り付けマウントを含みます

外形図
DEH-GTX8T 30.0×104.0×149.3mm（W×D×H）
特長
  • ギガビットイーサネットに対応したイーサネットスイッチ
  • IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x
  • イーサネットポート ： 8ポート
  • Auto MDI/MDI-X機能に対応
  • 最大9kBまでのジャンボフレーム機能搭載
  • 半二重/全二重フロー制御に対応
  • ストアアンドフォワード方式をサポート
  • 伝送速度 ： 10/100/1000Mbps
  • イーサネットポートにDC4000VのESD保護機能
  • 電源 ： DC12〜48V（冗長電源）（逆極性保護） ※1系統での使用可能　2系統入力することにより電源の冗長化可能
  • 停電時のリレー出力に対応（電源2系統入力時にON）
  • DINレール、壁掛け取り付け可能
  • CC-Link IEフィールドネットワーク対応
パッケージ内容
DEH-GTX8T 1台
DINレール取り付けマウント（本体に付属） 1個
壁掛け取り付けキット 1セット
製品ご利用に関するご案内 1枚

直販価格 （税込）

DEH-GTX8T34,650円
