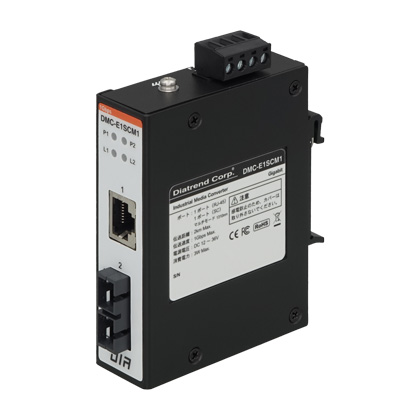

DMC-E1SCM1 - 産業用光メディアコンバータ | ダイヤトレンド株式会社

ダウンロード	マニュアル	外形図（PDF/CAD）

有線LANの信号を光信号に変換し、安定した通信を実現します。

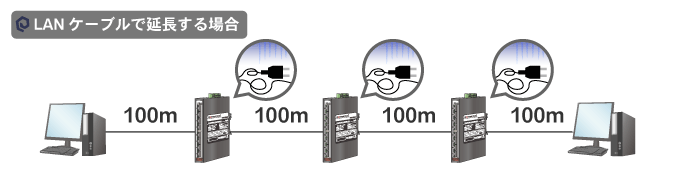

LANケーブルのみでは100mまでしか接続できません。延長するには複数のスイッチとスイッチごとに電源の確保も必要です。

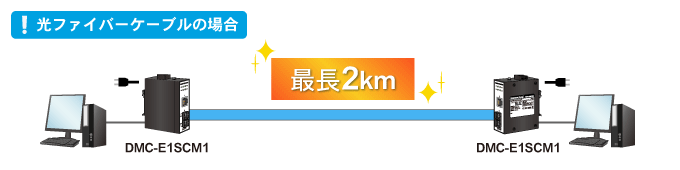

長距離通信が可能！電源も光メディアコンバータ2台分のみ。

SCポートを内蔵しています。別途SFPモジュールの用意は不要。コスト削減に貢献！

SCコネクタ光ファイバーケーブルで長距離通信を実現

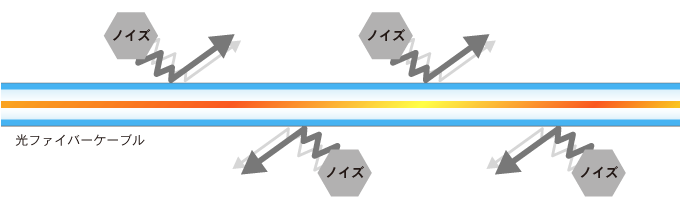

DMC-E1SCM1は、SCポートが1ポート搭載されていますので、有線LANを光信号に変換し、ノイズに強く安定した通信を実現します。また、LANケーブルでは伝送できない100m以上（最長2km）の接続が可能です。三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。

CC-Link IEフィールドネットワーク対応、CC-Link IEフィールドネットワーク推奨ネットワーク配線部品試験合格製品です。

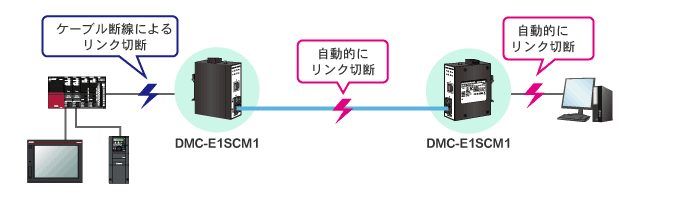

ケーブル断線等で光メディアコンバータの片側のリンクが切断された場合、反対側のリンクを自動的に切断する機能です。この機能でリンク切断の認識が可能になります。

三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。

動作温度-10℃～70℃に対応しており温度差の大きい工場等で使用できます。

冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能　2系統入力することにより電源の冗長化可能

取り付けが容易なDINレール取り付けに対応しています。（DINレール取り付けマウントは製品出荷時に取り付けられています）

ネットワーク	IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x
インタフェース	10Base-T/100Base-TX/1000Base-T/1000Base-X
RJ-45ポート数	1ポート
光ファイバポート数（SCコネクタ）	1ポート（2芯）
伝送距離（MAX）（イーサネット）	100m
伝送距離（MAX）（光ファイバー）	2km
伝送速度（MAX）	1000Mbps
光波長	1310nm
送信パワー	-9～-3dBm
受信感度	-21～-3dBm
許容損失	12dB
ファイバータイプ	マルチモード MMF
LED	P1　P2　L1　L2
MTBF	560,000時間
電源	DC12～36V （冗長電源）※1 （逆極性保護）
消費電力（MAX）	3W
ESD保護	DC6000V
サージ保護	DC2000V
ケース材質	IP40　スチール
適合規格	CE/FCC（クラスA)　EN55022 EN61000-4-2、EN61000-4-3、EN61000-4-4、 EN61000-4-5、EN61000-4-6、EN61000-4-8、 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法	DINレール取り付け
動作温度	-10～70℃
保存温度	-40～85℃
動作湿度	5～95％RH、結露なきこと
保存湿度	5～95％RH、結露なきこと
本体重量	250g ※2
