汎用イーサネット対応 光ファイバーケーブル
光ファイバーの種類
| 広帯域低損失 シングルモード （ CSM(OS2)） | 1383nm波長帯の損失を低減することで、広帯域（1260nm～1625nm）での低損失を実現する光ファイバです。汎用SMの上位互換となり既存システムへも使用できます。 |
|---|---|
| シングルモード （SMF） | コア径が小さく1310nmでの伝送特性に優れています。伝送損失が小さいため、安定した通信が可能で、1km以上の長距離通信に適しています。 |
| マルチモード （MMF） | コア径50μm、クラッド径125μmのGI型光ファイバーです。シングルモードに比べて伝送損失は大きいですが、対応ネットワーク機器が安価で、1km以下の中距離通信に適しています。 |
- 広帯域低損失シングルモード
- シングルモード
- マルチモード

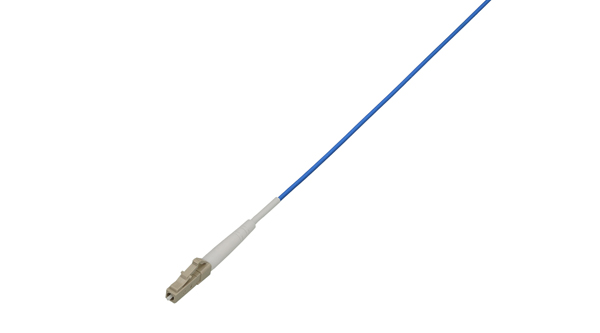

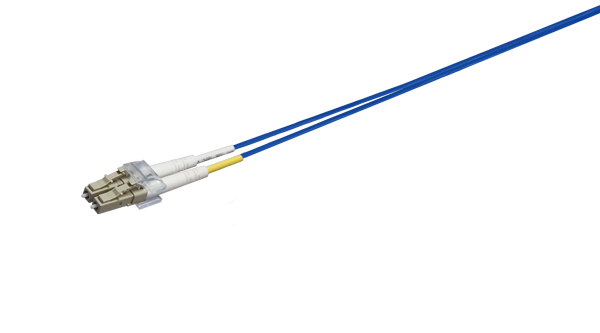

- 汎用イーサネット対応 光ファイバーケーブル （マルチモード）
- DFC-CMM□-CP□1（**M） 盤内用
DFC-CMMLCLC-CP11（**M）
DFC-CMMLCCLCC-CP21（**M）
- 光コードコア径 ： 50μm / クラッド径 ： 125μm GI用光ファイバー
- マルチモード
- 盤内用
- コネクタ ： LC、LCC、SC、FC、なしの5種類から選択
- 光コード数 ： 1、2
- 光ファイバー芯数 ： 1
- 標準ケーブル長 ： 1m、2m、3m、5m、10m、15m、20m
- 2000mまでオーダー製作可能 ※コネクタ ： 両端LCC、光コード数 ： 2、ケーブル長 ： 3mの場合、「DFC-CMMLCCLCC-CP21（3M）」となります
- 参考納期 ： 下記リストに「即日」記載のある物は即日 その他についてはお問合せください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| LC⇔LC | DFC-CMMLCLC-CP11（**M）  |
1 | 1 |
| LC⇔SC | DFC-CMMLCSC-CP11（**M） | ||
| LC⇔FC | DFC-CMMLCFC-CP11（**M） | ||
| LC⇔なし | DFC-CMMLCN-CP11（**M） | ||
| LCC⇔LCC | DFC-CMMLCCLCC-CP21（**M） |
2 | |
| LCC⇔SC | DFC-CMMLCCSC-CP21（**M） | ||
| LCC⇔FC | DFC-CMMLCCFC-CP21（**M） | ||
| LCC⇔なし | DFC-CMMLCCN-CP21（**M） | ||
| SC⇔SC | DFC-CMMSCSC-CP□1（**M） |
1、2 | |
| FC⇔FC | DFC-CMMFCFC-CP□1（**M） | ||
| SC⇔FC | DFC-CMMSCFC-CP□1（**M） | ||
| SC⇔なし | DFC-CMMSCN-CP□1（**M） | ||
| FC⇔なし | DFC-CMMFCN-CP□1（**M） | ||
| なし⇔なし | DFC-CMMNN-CP□1（**M） |
構造図
仕様
| 光コード数 | 1 | 2 | |
|---|---|---|---|
| コネクタ | LC、SC、FC、なし | LCC、SC、FC、なし | |
| コア | 材質 | 石英ガラス | |
| 外径 | 50±3μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±3μm | ||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |
| 外径 | 約0.25mm | ||
| 被覆 | 材質 | 難燃PVC | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | 難燃PVC（青） | |
| 外径 | 約2mm | 約2mm×2 | |
| 許容張力 注 | 非固定時 | 100N | 200N |
| 固定時 | - | ||
| 許容曲げ半径 注 | 非固定時 | 60mm | |
| 固定時 | 30mm | ||
| 許容側圧 注 | 非固定時 | 1000N/100mm | |
| 固定時 | - | ||
| 使用環境 |
-20℃～70℃ ※コネクタ部を含みません |
||
| 開口数 | 0.2±0.1 | ||
| 伝送損失 | 1km以下 | ≦3.0dB（λ=0.85μm） | |
| ≦1.0dB（λ=1.30μm） | |||
注 ： 敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください

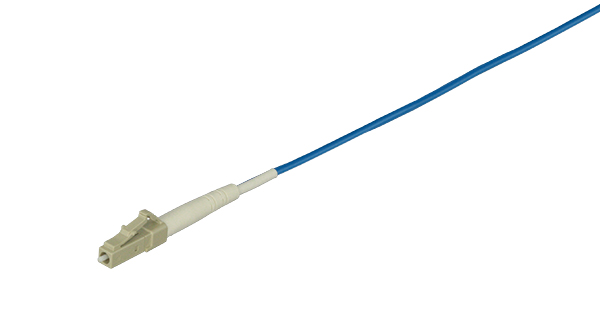

- 汎用イーサネット対応 光ファイバーケーブル （マルチモード）
- DFC-MM□-CP□1（**M） 盤内用
DFC-MMLCLC-CP11（**M）
DFC-MMDLCDLC-CP21（**M）
- 光コードコア径 ： 50μm / クラッド径 ： 125μm GI用光ファイバー
- マルチモード
- 盤内用
- コネクタ ： LC、DLC、SC、FC、なしの5種類から選択
- 光コード数 ： 1、2
- 光ファイバー芯数 ： 1
- 標準ケーブル長 ： 1m、2m、3m、5m、10m、15m、20m、25m （50mまでオーダー製作可能） （両端コネクタなし ： 500m、1000m） ※コネクタ ： 両端DLC、光コード数 ： 2、ケーブル長 ： 3mの場合、「DFC-MMDLCDLC-CP21（3M）」となります
- 参考納期 ： 10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| LC⇔LC | DFC-MMLCLC-CP11（**M） | 1 | 1 |
| LC⇔SC | DFC-MMLCSC-CP11（**M） | ||
| LC⇔FC | DFC-MMLCFC-CP11（**M） | ||
| LC⇔なし | DFC-MMLCN-CP11（**M） | ||
| DLC⇔DLC | DFC-MMDLCDLC-CP21（**M） | 2 | |
| DLC⇔SC | DFC-MMDLCSC-CP21（**M） | ||
| DLC⇔FC | DFC-MMDLCFC-CP21（**M） | ||
| DLC⇔なし | DFC-MMDLCN-CP21（**M） | ||
| SC⇔SC | DFC-MMSCSC-CP□1（**M） | 1、2 | |
| FC⇔FC | DFC-MMFCFC-CP□1（**M） | ||
| SC⇔FC | DFC-MMSCFC-CP□1（**M） | ||
| なし⇔なし | DFC-MMNN-CP□1（**M） |

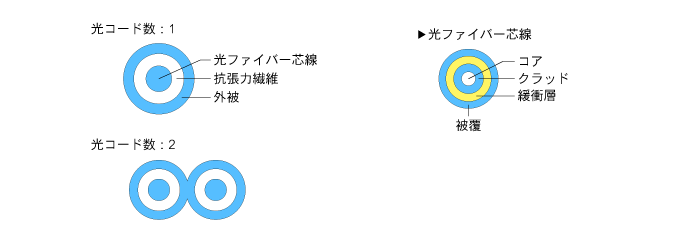

構造図
仕様
| 光コード数 | 1 | 2 | |
|---|---|---|---|
| コネクタ | LC、SC、FC、なし | DLC、SC、FC、なし | |
| コア | 材質 | 石英ガラス | |
| 外径 | 50±3μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±3μm | ||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |
| 外径 | 約0.25mm | ||
| 被覆 | 材質 | PVC | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | 難燃PVC（青） | |
| 外径 | 約2mm | 約2mm×2 | |
| 許容張力 注 | 非固定時 | 120N | 240N |
| 固定時 | - | ||
| 許容曲げ半径 注 | 非固定時 | 60mm | |
| 固定時 | 30mm | ||
| 許容側圧 注 | 非固定時 | 490N/100mm | |
| 固定時 | - | ||
| 使用環境 |
-10℃～40℃ ※コネクタ部を含みません |
||
| 開口数 | 0.2±0.1 | ||
| 伝送損失 | 1km以下 | ≦3.0dB（λ=0.85μm） | |
| ≦1.0dB（λ=1.30μm） | |||
λ（ラムダ） ： 測定用光源の中心発光波長 注 ： 敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください

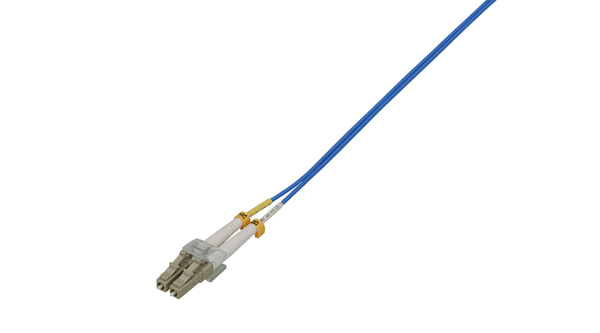

- 汎用イーサネット対応 光ファイバーケーブル （マルチモード）
- DFC-MM□-CPV□1（**M） 盤内 可動用
DFC-MMLCLC-CPV11（**M）
DFC-MMDLCDLC-CPV21（**M）
- 光コードコア径 ： 50μm / クラッド径 ： 125μm GI用光ファイバー
- マルチモード
- 盤内 可動用
- コネクタ ： LC、DLC、SC、FC、なしの5種類から選択
- 光コード数 ： 1、2
- 光ファイバー芯数 ： 1
- 移動特性
- 試験方法：ケーブルに荷重を加え、両方向90度の繰り返し曲げを加えた時の光出力変動を測定 （曲げ速度：60回/min、曲げ半径：25mm、荷重：2kg、繰り返し回数：100万回以上）
- 試験結果：伝送損失増加 0.1dB以下 ※試験結果であり、保証値ではありません （使用方法や環境等により性能は変わります）
- 標準ケーブル長 ： 1m、2m、3m、5m、10m、15m、20m、25m （50mまでオーダー製作可能） 両端コネクタなし ： 500m、1000m） ※コネクタ ： 両端DLC、光コード数 ： 2、ケーブル長 ： 3mの場合、「DFC-MMDLCDLC-CPV21（3M）」となります
- 参考納期 ： 10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| LC⇔LC | DFC-MMLCLC-CPV11（**M） | 1 | 1 |
| LC⇔SC | DFC-MMLCSC-CPV11（**M） | ||
| LC⇔FC | DFC-MMLCFC-CPV11（**M） | ||
| LC⇔なし | DFC-MMLCN-CPV11（**M） | ||
| DLC⇔DLC | DFC-MMDLCDLC-CPV21（**M） | 2 | |
| DLC⇔SC | DFC-MMDLCSC-CPV21（**M） | ||
| DLC⇔FC | DFC-MMDLCFC-CPV21（**M） | ||
| DLC⇔なし | DFC-MMDLCN-CPV21（**M） | ||
| SC⇔SC | DFC-MMSCSC-CPV□1（**M） | 1、2 | |
| FC⇔FC | DFC-MMFCFC-CPV□1（**M） | ||
| SC⇔FC | DFC-MMSCFC-CPV□1（**M） |

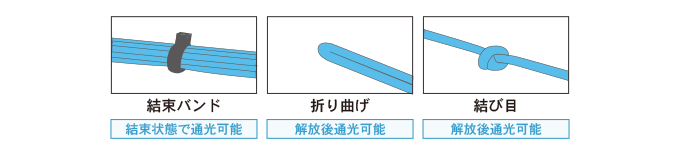

特性
※上記は使用条件として保証するものではありません ファイバーは折れにくくなっていますが、許容曲げ半径以下では寿命が低下する可能性があります
構造図
仕様
| 光コード数 | 1 | 2 | |
|---|---|---|---|
| コネクタ | LC、SC、FC、なし | DLC、SC、FC、なし | |
| コア | 材質 | 石英ガラス | |
| 外径 | 50±3μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±3μm | ||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |
| 外径 | 約0.25mm | ||
| 被覆 | 材質 | 難燃PE | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | 難燃ノンハロゲン材料（青） | |
| 外径 | 約2mm | 約2mm×2 | |
| 許容張力 注 | 非固定時 | 80N | 160N |
| 固定時 | - | ||
| 許容曲げ半径 注 | 非固定時 | 30mm | |
| 固定時 | 15mm | ||
| 許容側圧 注 | 非固定時 | 980N/100mm | |
| 固定時 | - | ||
| 使用環境 |
-40℃～70℃ ※コネクタ部を含みません |
||
| 開口数 | 0.2±0.1 | ||
| 伝送損失 | 1km以下 | ≦3.0dB（λ=0.85μm） | |
| ≦1.0dB（λ=1.30μm） | |||
λ（ラムダ） ： 測定用光源の中心発光波長 注 ： 敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください
- 汎用イーサネット対応 光ファイバーケーブル （マルチモード）
- DFC-MM□-RM21（**M） 屋内用

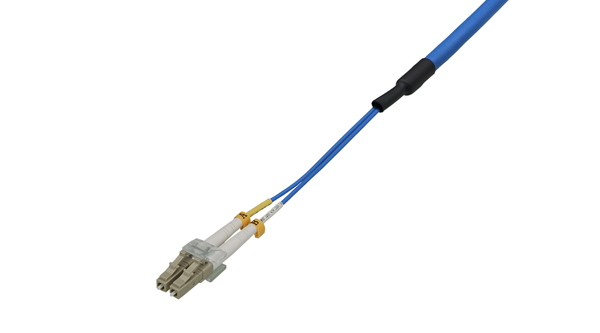

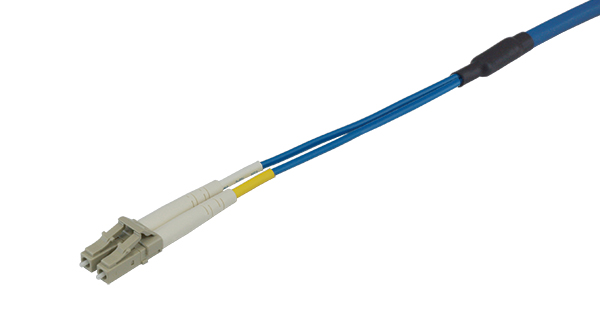

DFC-MMDLCDLC-RM21（**M）
- 光コードコア径 ： 50μm / クラッド径 ： 125μm GI用光ファイバー
- マルチモード
- 屋内用
- コネクタ ： DLC、SC、FC、なしの4種類から選択
- 光コード数 ： 2
- 光ファイバー芯数 ： 1
- 標準ケーブル長 ： 1m、2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m ※コネクタ ： 両端DLC、ケーブル長 ： 3mの場合、「DFC-MMDLCDLC-RM21（3M）」となります
- 参考納期 ： 10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-MMDLCDLC-RM21（**M） | 2 | 1 |
| DLC⇔SC | DFC-MMDLCSC-RM21（**M） | ||
| DLC⇔FC | DFC-MMDLCFC-RM21（**M） | ||
| DLC⇔なし | DFC-MMDLCN-RM21（**M） | ||
| SC⇔SC | DFC-MMSCSC-RM21（**M） | ||
| FC⇔FC | DFC-MMFCFC-RM21（**M） | ||
| SC⇔FC | DFC-MMSCFC-RM21（**M） | ||
| なし⇔なし | DFC-MMNN-RM21（**M） |

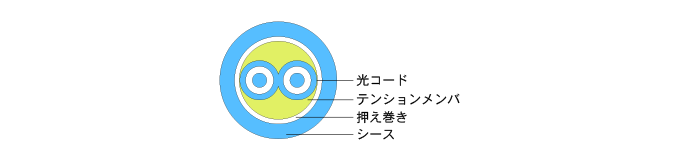

構造図
仕様
| コネクタ | DLC、SC、FC、なし | |||
|---|---|---|---|---|
| 光コード仕様 | コア | 材質 | 石英ガラス | |
| 外径 | 50±3μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±3μm | |||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||
| 外径 | 約0.25mm | |||
| 被覆 | 材質 | PVC | ||
| 外径 | 0.9±0.1mm | |||
| 抗張力繊維 | 材質 | アラミド繊維 | ||
| 外被 | 材質 | 難燃PVC（青） | ||
| 外径 | 約2mm×2 | |||
| 光ケーブル仕様 | テンションメンバ | 材質 | アラミド繊維 | |
| シース | 材質 | 難燃PVC（青） | ||
| 仕上がり外径 | 5mm | |||
| 許容張力 注 | 非固定時 | 400N | ||
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 100mm | ||
| 固定時 | 50mm | |||
| 許容側圧 注 | 非固定時 | 980N/100mm | ||
| 固定時 | - | |||
| 使用環境 |
-10℃～40℃ ※コネクタ部を含みません |
|||
| 開口数 | 0.2±0.1 | |||
| 伝送損失 | 1km以下 | ≦3.0dB（λ=0.85μm） | ||
| ≦1.0dB（λ=1.30μm） | ||||
λ（ラムダ） ： 測定用光源の中心発光波長 注 ： 敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください

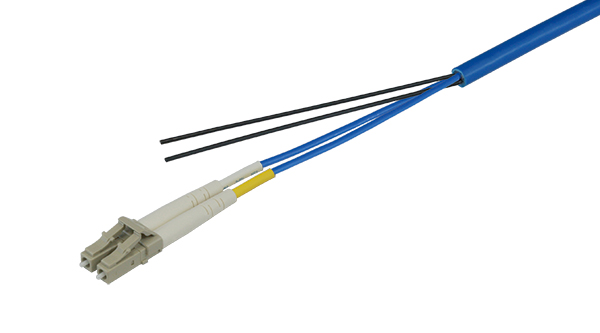

- 汎用イーサネット対応 光ファイバーケーブル （マルチモード）

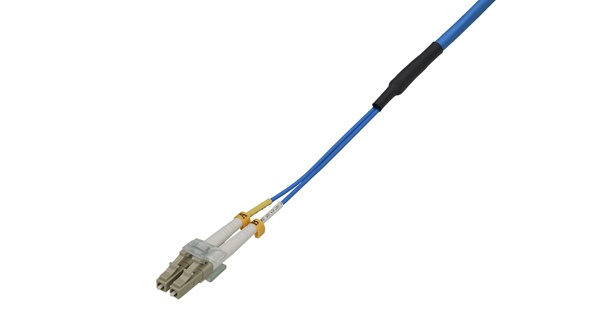

- DFC-MM□-RMV21（**M） 屋内 可動用
DFC-MMDLCDLC-RMV21（**M）
- 光コードコア径 ： 50μm / クラッド径 ： 125μm GI用光ファイバー
- マルチモード
- 屋内 可動用
- コネクタ ： DLC、SC、FC、なしの4種類から選択 ※ケーブルのみ（両端コネクタなし）の販売はいたしません どちらか一方にコネクタが付きます
- 光コード数 ： 2
- 光ファイバー芯数 ： 1
- 移動特性
- 試験方法:ケーブルに荷重を加え、両方向90度の繰り返し曲げを加えた時の光出力変動を測定 （曲げ速度：60回/min、曲げ半径：25mm、荷重：2kg、繰り返し回数：1000万回以上）
- 試験結果：伝送損失増加 0.1dB以下 ※試験結果であり、保証値ではありません （使用方法や環境等により性能は変わります）
- 標準ケーブル長 ： 1m、2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能） ※コネクタ ： 両端DLC、ケーブル長 ： 3mの場合、「DFC-MMDLCDLC-RMV21（3M）」となります
- 参考納期 ： 10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-MMDLCDLC-RMV21（**M） | 2 | 1 |
| DLC⇔SC | DFC-MMDLCSC-RMV21（**M） | ||
| DLC⇔FC | DFC-MMDLCFC-RMV21（**M） | ||
| DLC⇔なし | DFC-MMDLCN-RMV21（**M） | ||
| SC⇔SC | DFC-MMSCSC-RMV21（**M） | ||
| FC⇔FC | DFC-MMFCFC-RMV21（**M） | ||
| SC⇔FC | DFC-MMSCFC-RMV21（**M） |
特性
※上記は使用条件として保証するものではありません ファイバーは折れにくくなっていますが、許容曲げ半径以下では寿命が低下する可能性があります
構造図
仕様
| コネクタ | DLC、SC、FC、なし | |||
|---|---|---|---|---|
| 光コード仕様 | コア | 材質 | 石英ガラス | |
| 外径 | 50±3μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±3μm | |||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||
| 外径 | 約0.25mm | |||
| 被覆 | 材質 | 難燃PE | ||
| 外径 | 0.9±0.1mm | |||
| 抗張力繊維 | 材質 | アラミド繊維 | ||
| 外被 | 材質 | 難燃ノンハロゲン材料（青） | ||
| 外径 | 約2mm×2 | |||
| 光ケーブル仕様 | テンションメンバ | 材質 | アラミド繊維 | |
| シース | 材質 | 難燃PVC（青） | ||
| 仕上がり外径 | 6mm | |||
| 許容張力 注 | 非固定時 | 400N | ||
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 120mm | ||
| 固定時 | 60mm | |||
| 許容側圧 注 | 非固定時 | 1960N/100mm | ||
| 固定時 | - | |||
| 使用環境 |
-10℃～40℃ ※コネクタ部を含みません |
|||
| 開口数 | 0.2±0.1 | |||
| 伝送損失 | 1km以下 | ≦3.0dB（λ=0.85μm） | ||
| ≦1.0dB（λ=1.30μm） | ||||
λ（ラムダ） ： 測定用光源の中心発光波長 注 ： 敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください

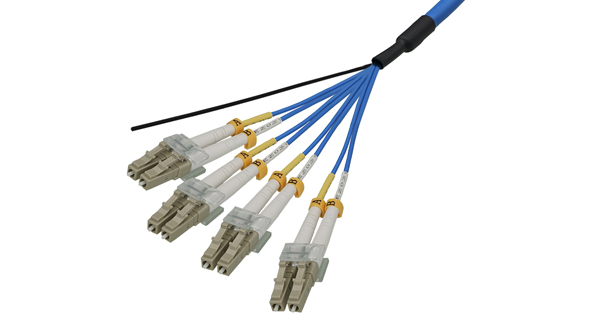

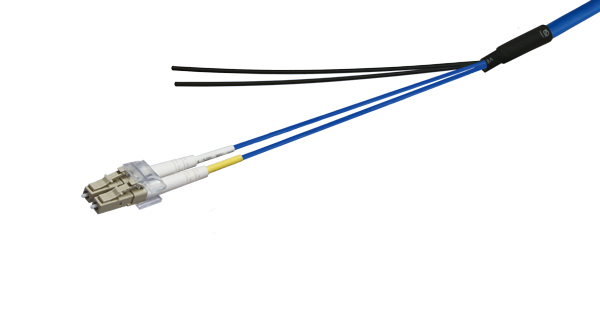

- 汎用イーサネット対応 光ファイバーケーブル （マルチモード）
- DFC-CMM□-RMT□1（**M） 屋内用（補強）
DFC-CMMLCCLCC-RMT21（**M）
DFC-CMMLCCLCC-RMT41（**M）
DFC-CMMLCCLCC-RMT61（**M）
DFC-CMMLCCLCC-RMT81（**M）
- 光コードコア径 ： 50μm / クラッド径 ： 125μm GI用光ファイバー
- マルチモード
- 屋内用（補強）
- コネクタ ： LCC、SC、FC、なしの4種類から選択
- 光コード数 ： 2、4、6、8 DFC-CMM□-RMT21（**M）・・・2本 DFC-CMM□-RMT41（**M）・・・4本 DFC-CMM□-RMT61（**M）・・・6本 DFC-CMM□-RMT81（**M）・・・8本
- 光ファイバー芯数 ： 1
- 標準ケーブル長 ： 1m、2m、3m、5m、10m、15m、20m
- 2000mまでオーダー製作可能 ※コネクタ ： 両端LCC、光コード数 ： 2、ケーブル長 ： 5mの場合、「DFC-CMMLCCLCC-RMT21（5M）」となります
- 参考納期 ： 下記リストに「即日」記載のある物は即日 その他についてはお問合せください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| LCC⇔LCC | DFC-CMMLCCLCC-RMT□1（**M） ※ |
2、4、6、8 | 1 |
| LCC⇔SC | DFC-CMMLCCSC-RMT□1（**M） | ||
| LCC⇔FC | DFC-CMMLCCFC-RMT□1（**M） | ||
| LCC⇔なし | DFC-CMMLCCN-RMT□1（**M） | ||
| SC⇔SC | DFC-CMMSCSC-RMT□1（**M） ※ |
||
| FC⇔FC | DFC-CMMFCFC-RMT□1（**M） | ||
| SC⇔FC | DFC-CMMSCFC-RMT□1（**M） | ||
| SC⇔なし | DFC-CMMSCN-RMT□1（**M） | ||
| FC⇔なし | DFC-CMMFCN-RMT□1（**M） | ||
| なし⇔なし | DFC-CMMNN-RMT□1（**M） |
※即日はコード数が2芯です その他のコード数はお問い合わせください

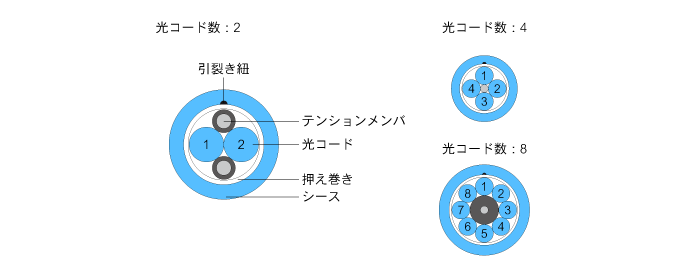

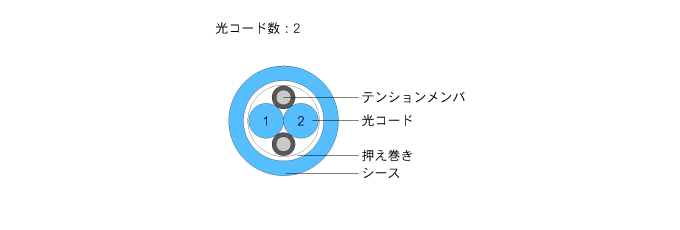

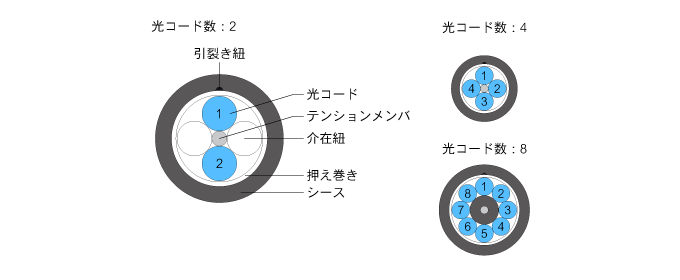

構造図
仕様
| コネクタ | LCC、SC、FC、なし | ||||||
|---|---|---|---|---|---|---|---|
| 光コード仕様 | コア | 材質 | 石英ガラス | ||||
| 外径 | 50±3μm | ||||||
| クラッド | 材質 | 石英ガラス | |||||
| 外径 | 125±3μm | ||||||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |||||
| 外径 | 約0.25mm | ||||||
| 被覆 | 材質 | 難燃PVC | |||||
| 外径 | 0.9±0.1mm | ||||||
| 抗張力繊維 | 材質 | アラミド繊維 | |||||
| 外被 | 材質 | 難燃PVC | |||||
| 外径 | 約2mm | ||||||
| 光ケーブル仕様 | 光コード数 | 2 | 4 | 6 | 8 | ||
| テンションメンバ | 抗張力体 | 材質 | アラミド繊維 | ||||
| 外径 | - | ||||||
| 被覆 | 材質 | PVC | |||||
| 外径 | 約1.9mm | ||||||
| シース | 材質 | 難燃PVC | |||||
| 仕上がり外径 | 7mm | 7.2mm | 7.2mm | 8.3mm | |||
| 許容張力 注 | 非固定時 | 300N | |||||
| 固定時 | - | ||||||
| 許容曲げ半径 注 | 非固定時 | 140mm | 144mm | 144mm | 166mm | ||
| 固定時 | 70mm | 72mm | 72mm | 83mm | |||
| 許容側圧 注 | 非固定時 | 1000N/100mm | |||||
| 固定時 | - | ||||||
| 使用環境 |
-20℃～70℃ ※コネクタ部を含みません |
||||||
| 開口数 | 0.2±0.1 | ||||||
| 伝送損失 | 1km以下 | ≦3.0dB（λ=0.85μm） | |||||
| ≦1.0dB（λ=1.30μm） | |||||||
注 ： 敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください

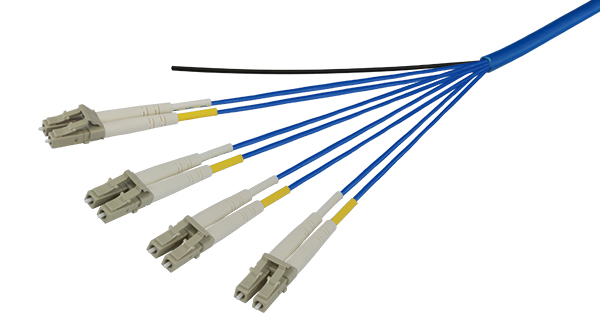

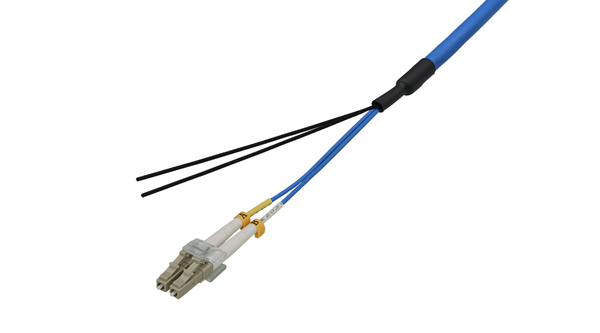

- 汎用イーサネット対応 光ファイバーケーブル （マルチモード）

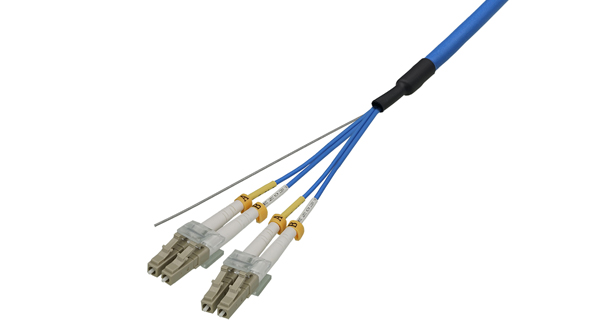

- DFC-MM□-RMT□1（**M） 屋内用（補強）
DFC-MMDLCDLC-RMT21（**M）

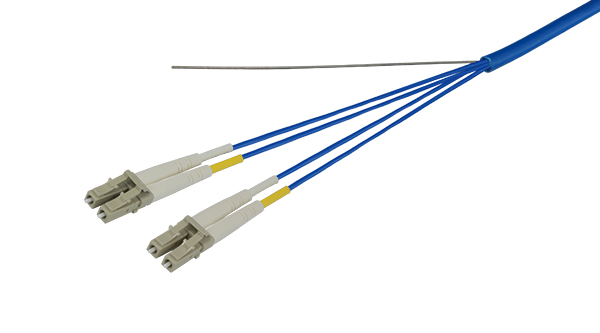

DFC-MMDLCDLC-RMT41（**M）
DFC-MMDLCDLC-RMT61（**M）
DFC-MMDLCDLC-RMT81（**M）
- 光コードコア径 ： 50μm / クラッド径 ： 125μm GI用光ファイバー
- マルチモード
- 屋内用（補強）
- コネクタ ： DLC、SC、FC、なしの4種類から選択
- 光コード数 ： 2、4、6、8
- DFC-MM□-RMT21（**M）・・・2本
- DFC-MM□-RMT41（**M）・・・4本
- DFC-MM□-RMT61（**M）・・・6本
- DFC-MM□-RMT81（**M）・・・8本
- 光ファイバー芯数 ： 1
- 標準ケーブル長 ： 1m、2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能） ※コネクタ ： 両端DLC、光コード数 ： 2、ケーブル長 ： 5mの場合、「DFC-MMDLCDLC-RMT21（5M）」となります
- 参考納期 ： 10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-MMDLCDLC-RMT□1（**M） | 2、4、6、8 | 1 |
| DLC⇔SC | DFC-MMDLCSC-RMT□1（**M） | ||
| DLC⇔FC | DFC-MMDLCFC-RMT□1（**M） | ||
| DLC⇔なし | DFC-MMDLCN-RMT□1（**M） | ||
| SC⇔SC | DFC-MMSCSC-RMT□1（**M） | ||
| FC⇔FC | DFC-MMFCFC-RMT□1（**M） | ||
| SC⇔FC | DFC-MMSCFC-RMT□1（**M） | ||
| なし⇔なし | DFC-MMNN-RMT□1（**M） |
構造図
仕様
| コネクタ | DLC、SC、FC、なし | ||||||
|---|---|---|---|---|---|---|---|
| 光コード仕様 | コア | 材質 | 石英ガラス | ||||
| 外径 | 50±3μm | ||||||
| クラッド | 材質 | 石英ガラス | |||||
| 外径 | 125±3μm | ||||||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |||||
| 外径 | 約0.25mm | ||||||
| 被覆 | 材質 | ポリ塩化ビニル系樹脂 | |||||
| 外径 | 0.9±0.1mm | ||||||
| 抗張力繊維 | 材質 | アラミド繊維 | |||||
| 外被 | 材質 | 難燃PVC（青） | |||||
| 外径 | 約2mm | ||||||
| 光ケーブル仕様 | 光コード数 | 2 | 4 | 6 | 8 | ||
| テンションメンバ | 抗張力体 | 材質 | 鋼線 | ||||
| 外径 | 約0.7mm | 約1.0mm | 約1.0mm | 約1.0mm | |||
| 被覆 | 材質 | PE（黒） | - | PE（黒） | PE（黒） | ||
| 外径 | 約1.5mm | - | 約2.5mm | 約3.5mm | |||
| シース | 材質 | 難燃PE（青） | |||||
| 仕上がり外径 | 6.5mm | 7.5mm | 9.0mm | 10.0mm | |||
| 許容張力 注 | 非固定時 | 480N | 460N | 460N | 460N | ||
| 固定時 | - | ||||||
| 許容曲げ半径 注 | 非固定時 | 130mm | 150mm | 180mm | 200mm | ||
| 固定時 | 65mm | 75mm | 90mm | 100mm | |||
| 許容側圧 注 | 非固定時 | 980N/100mm | |||||
| 固定時 | - | ||||||
| 使用環境 |
-10℃～40℃ ※コネクタ部を含みません |
||||||
| 開口数 | 0.2±0.1 | ||||||
| 伝送損失 | 1km以下 | ≦3.0dB（λ=0.85μm） | |||||
| ≦1.0dB（λ=1.30μm） | |||||||
λ（ラムダ） ： 測定用光源の中心発光波長 注 ： 敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください
- 汎用イーサネット対応 光ファイバーケーブル （マルチモード）

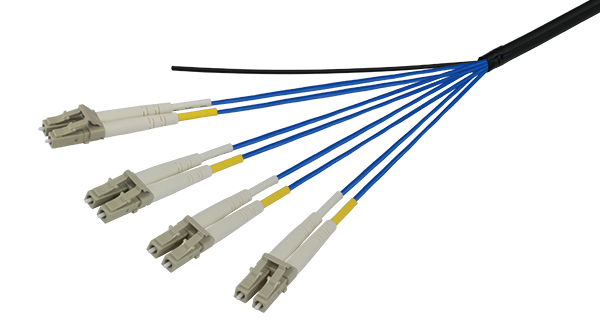

- DFC-MM□-FDL□1（**M） 屋外用（補強）LAPシース

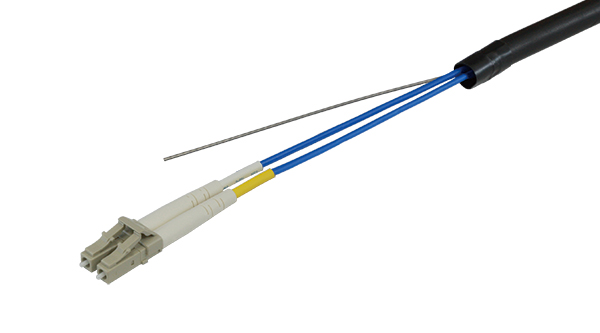

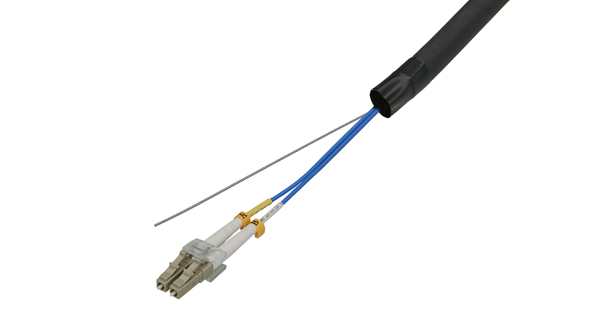

DFC-MMDLCDLC-FDL21（**M）

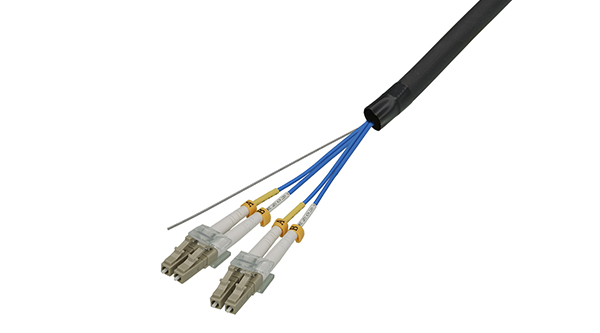

DFC-MMDLCDLC-FDL41（**M）
DFC-MMDLCDLC-FDL61（**M）

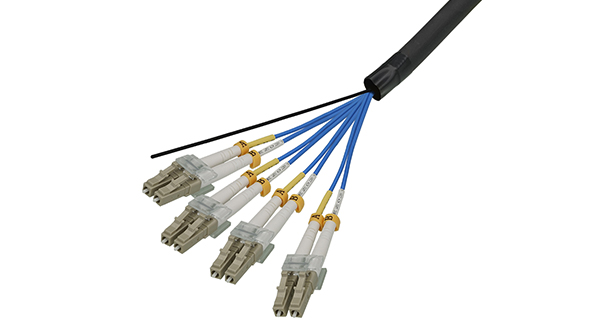

DFC-MMDLCDLC-FDL81（**M）
- 光コードコア径 ： 50μm / クラッド径 ： 125μm GI用光ファイバー
- マルチモード
- 屋外用（補強）LAPシース
- コネクタ ： DLC、SC、FC、なしの4種類から選択
- 光コード数 ： 2、4、6、8
- DFC-MM□-FDL21（**M）・・・2本
- DFC-MM□-FDL41（**M）・・・4本
- DFC-MM□-FDL61（**M）・・・6本
- DFC-MM□-FDL81（**M）・・・8本
- 光ファイバー芯数 ： 1
- 標準ケーブル長 ： 5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （2000mまでオーダー製作可能） ※コネクタ ： 両端DLC、光コード数 ： 2、ケーブル長 ： 5mの場合、「DFC-MMDLCDLC-FDL21（5M）」となります
- 参考納期 ： 10日 ※詳細についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| DLC⇔DLC | DFC-MMDLCDLC-FDL□1（**M） | 2、4、6、8 | 1 |
| DLC⇔SC | DFC-MMDLCSC-FDL□1（**M） | ||
| DLC⇔FC | DFC-MMDLCFC-FDL□1（**M） | ||
| DLC⇔なし | DFC-MMDLCN-FDL□1（**M） | ||
| SC⇔SC | DFC-MMSCSC-FDL□1（**M） | ||
| FC⇔FC | DFC-MMFCFC-FDL□1（**M） | ||
| SC⇔FC | DFC-MMSCFC-FDL□1（**M） | ||
| なし⇔なし | DFC-MMNN-FDL□1（**M） |
構造図
仕様
| コネクタ | DLC、SC、FC、なし | ||||||
|---|---|---|---|---|---|---|---|
| 光コード仕様 | コア | 材質 | 石英ガラス | ||||
| 外径 | 50±3μm | ||||||
| クラッド | 材質 | 石英ガラス | |||||
| 外径 | 125±3μm | ||||||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | |||||
| 外径 | 約0.25mm | ||||||
| 被覆 | 材質 | ポリ塩化ビニル系樹脂 | |||||
| 外径 | 0.9±0.1mm | ||||||
| 抗張力繊維 | 材質 | アラミド繊維 | |||||
| 外被 | 材質 | 難燃PVC（青） | |||||
| 外径 | 約2mm | ||||||
| 光ケーブル仕様 | 光コード数 | 2 | 4 | 6 | 8 | ||
| テンションメンバ | 抗張力体 | 材質 | 鋼線 | ||||
| 外径 | 約1.0mm | ||||||
| 被覆 | 材質 | - | PE（黒） | PE（黒） | |||
| 外径 | - | 約2.2mm | 約3.5mm | ||||
| シース | 材質 | LAPシース（黒） | |||||
| 仕上がり外径 | 9.5mm | 10.5mm | 12.0mm | ||||
| 許容張力 注 | 非固定時 | 420N | |||||
| 固定時 | - | ||||||
| 許容曲げ半径 注 | 非固定時 | 190mm | 210mm | 240mm | |||
| 固定時 | 95mm | 105mm | 120mm | ||||
| 許容側圧 注 | 非固定時 | 980N/100mm | |||||
| 固定時 | - | ||||||
| 使用環境 |
-20℃～60℃ ※コネクタ部を含みません |
||||||
| 開口数 | 0.2±0.1 | ||||||
| 伝送損失 | 1km以下 | ≦3.0dB（λ=0.85μm） | |||||
| ≦1.0dB（λ=1.30μm） | |||||||
λ（ラムダ） ： 測定用光源の中心発光波長 注 ： 敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください
- 屋外用 層撚型LAPシース汎用イーサネット対応 光ファイバーケーブル （マルチモード）
- DFC-MMNN-FDE□1（**M） 屋外用 層撚型LAPシース
DFC-MMNN-FDE41（**M）
DFC-MMNN-FDE81（**M）
- マルチモード
- 屋外用 層撚型LAPシース
- コネクタ ： なし
- 光ファイバー芯線数 ： 4、8
- 標準ケーブル長 ： 50m、100m、150m、200m、250m、300 （2000mまでオーダー製作可能）
- 納期についてはお問い合わせください
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| なし⇔なし | DFC-MMNN-FDE□1（**M） | 4、8 | 1 |

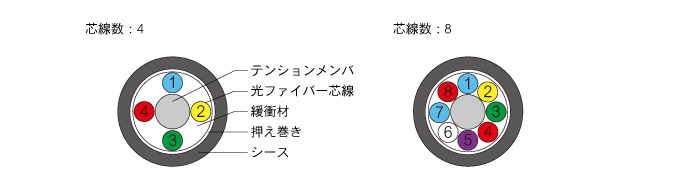

構造図
仕様
| 光芯線仕様 | コア | 材質 | 石英ガラス | |
|---|---|---|---|---|
| 外径 | 50±2.5μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±1μm | |||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||
| 外径 | 約0.25mm | |||
| 被覆 | 材質 | ノンハロゲン樹脂 | ||
| 外径 | 0.9±0.1mm | |||
| 光ケーブル仕様 | 芯線数 | 4、8 | ||
| テンションメンバ | 材質 | 防錆処理鋼線 | ||
| 外径 | 約1.6mm | |||
| シース | 材質 | 難燃LAPシース（黒） | ||
| 仕上がり外径 | 9.0mm | |||
| 難燃特性 | JIS C 3521「通信ケーブル用難燃シース燃焼性試験方法」により、上端まで燃焼しないこと | |||
| 許容張力 注 | 非固定時 | 1180N | ||
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 180mm | ||
| 固定時 | 90mm | |||
| 許容側圧 注 | 非固定時 | 980N/100mm | ||
| 固定時 | - | |||
| 使用環境 |
-20℃～60℃ ※コネクタ部を含みません |
|||
| 開口数 | 0.2±0.1 | |||
| 伝送損失 | 1km以下 | ≦3.0dB（λ=0.85μm） | ||
| ≦1.0dB（λ=1.30μm） | ||||
| 標準ケーブル長 | 50m、100m、150m、200m、250m、300m （2000mまでオーダー製作可能です） | |||
λ（ラムダ） ： 測定用光源の中心発光波長 注 ： 敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください

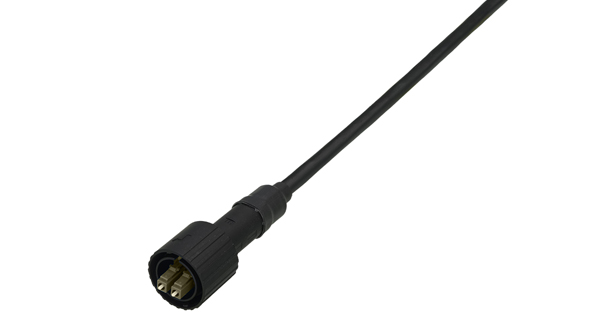

- 防塵防水汎用イーサネット対応 光ファイバーケーブル （マルチモード）

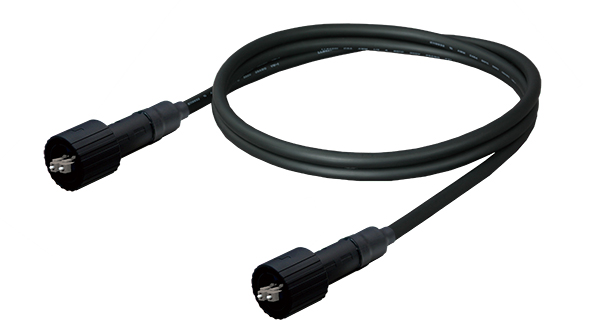

- DFC-MM□-FDS21（**M） 防塵防水仕様
DFC-MMWZLCWZLC-FDS21（**M）

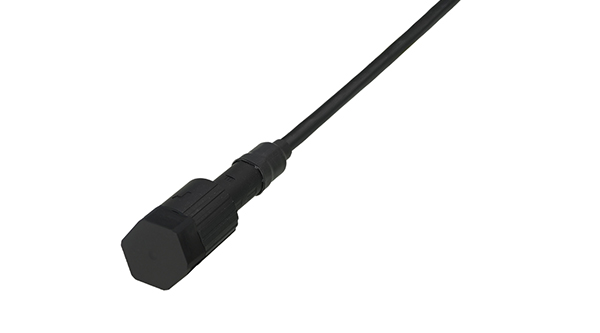

キャップ使用時
- 光コードコア径 ： 50μm / クラッド径 ： 125μm GI用光ファイバー
- マルチモード
- 防塵防水仕様
- コネクタ ： WZLC、DLC、SC、FC、なしの5種類から選択 ※ケーブルのみ（両端コネクタなし）の販売はいたしません どちらか一方にWZLCコネクタが付きます
- 光コード数 ： 2
- 光ファイバー芯数 ： 1
- 保護構造 ： IP67 ※コネクタにWZLCおよび専用キャップ使用時
- 2000mまでオーダー製作可能 ※コネクタ ： 両端WZLC、ケーブル長 ： 3mの場合、「DFC-MMWZLCWZLC-FDS21（3M）」となります
- 納期についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| WZLC⇔WZLC | DFC-MMWZLCWZLC-FDS21（**M） | 2 | 1 |
| WZLC⇔DLC | DFC-MMWZLCDLC-FDS21（**M） | ||
| WZLC⇔SC | DFC-MMWZLCSC-FDS21（**M） | ||
| WZLC⇔FC | DFC-MMWZLCFC-FDS21（**M） | ||
| WZLC⇔なし | DFC-MMWZLCN-FDS21（**M） |

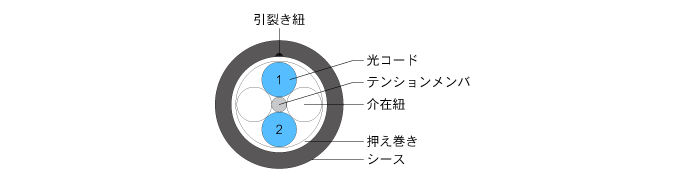

構造図
仕様
| コネクタ | WZLC、DLC、SC、FC、なし | |||
|---|---|---|---|---|
| 光コード数 | 2 | |||
| 光ファイバー芯数 | 1 | |||
| 光コード仕様 | コア | 材質 | 石英ガラス | |
| 外径 | 50±3μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±3μm | |||
| 緩衝層 | 材質 | 紫外線硬化性樹脂 | ||
| 外径 | 約0.25mm | |||
| 被覆 | 材質 | ノンハロゲン樹脂 | ||
| 外径 | 0.9±0.1mm | |||
| 抗張力繊維 | 材質 | アラミド繊維 | ||
| 外被 | 材質 | 難燃PE（青） | ||
| 外径 | 約1.7mm | |||
| 光ケーブル仕様 | ||||
| テンションメンバ 抗張力体 | 材質 | FRP | ||
| 外径 | 約1.0mm | |||
| 押え巻き | 吸水テープ | |||
| シース | 材質 | PE（黒） | ||
| 仕上がり外径 | 7.0mm | |||
| 許容張力 注 | 非固定時 | 110N | ||
| 固定時 | - | |||
| 許容曲げ半径 注 | 非固定時 | 200mm | ||
| 固定時 | 100ｍｍ | |||
| 許容側圧 注 | 非固定時 | 980N/100mm | ||
| 固定時 | - | |||
| 使用環境 |
-20℃～60℃ ※コネクタ部を含みません |
|||
| 保護構造 | IP67 ※コネクタにWZLCおよび専用キャップ使用時 | |||
| 伝送損失 | 1km以下 | ≦3.0dB（λ=0.85μm） | ||
| ≦1.0dB（λ=1.30μm） | ||||
λ（ラムダ） ： 測定用光源の中心発光波長 注 ： 敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください
- 汎用イーサネット対応 光ファイバーケーブル （マルチモード）
- DFC-CMM□-FDT□1（**M） 屋外用（補強） 発売予定！！
DFC-CMM□-FDT□1（**M）
- 光コードコア径 ： 50μm / クラッド径 ： 125μm GI用光ファイバ
- マルチモード
- 屋外用(補強)
- コネクタ ： LCC、SC、FC、なしの4種類から選択
- 光コード数 ： 2、4、6、8 DFC-CMM□-FDT21（**M）・・・2本 DFC-CMM□-FDT41（**M）・・・4本 DFC-CMM□-FDT61（**M）・・・6本 DFC-CMM□-FDT81（**M）・・・8本
- 光ファイバー芯数 ： 1
- 2000mまでオーダー製作可能 ※コネクタ ： 両端LCC、光コード数 ： 2、ケーブル長 ： 5mの場合、「DFC-CMMLCCLCC-FDT21（5M）」となります
- 納期についてはお問い合わせください
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| LCC⇔LCC | DFC-CMMLCCLCC-FDT□1（**M） | 2、4、6、8 | 1 |
| LCC⇔SC | DFC-CMMLCCSC-FDT□1（**M） | ||
| LCC⇔FC | DFC-CMMLCCFC-FDT□1（**M） | ||
| LCC⇔なし | DFC-CMMLCCN-FDT□1（**M） | ||
| SC⇔SC | DFC-CMMSCSC-FDT□1（**M） | ||
| FC⇔FC | DFC-CMMFCFC-FDT□1（**M） | ||
| SC⇔FC | DFC-CMMSCFC-FDT□1（**M） | ||
| SC⇔なし | DFC-CMMSCN-FDT□1（**M） | ||
| FC⇔なし | DFC-CMMFCN-FDT□1（**M） | ||
| なし⇔なし | DFC-CMMNN-FDT□1（**M） |
