SSCNETⅢ/H・SSCNETⅢ対応 光ファイバーケーブル

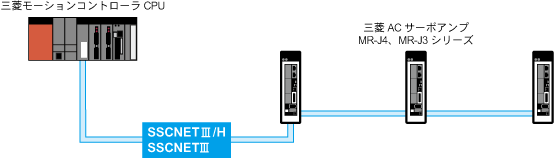

SSCNETⅢ/H・SSCNETⅢ対応三菱モーションコントローラCPU、位置決めユニット、三菱ACサーボアンプMR-J4/MR-J3シリーズ用の光ファイバーケーブルです。 光ファイバーを採用しているためノイズ耐性が高く、三菱ACサーボアンプ間や三菱モーションコントローラCPU ⇔ サーボアンプ間の接続が簡単で省配線化が可能です。
| POFタイプ | 光コードにコストパフォーマンスと柔軟性に優れたPOF（Plastic Optical Fiber）を採用 |
|---|---|
| H-PCFタイプ | 光コードにH-PCF（Hard-Plastic Clad Fiber） を採用 POFと比べ伝送損失が少なく （最少5dB/km） 長距離伝送可能 |
| H-PCF（金属フェルール）タイプ |
-
近日発売予定！！
- SSCNETⅢ/H・SSCNETⅢ対応 光ファイバーケーブル （H-PCF（金属フェルール）タイプ）

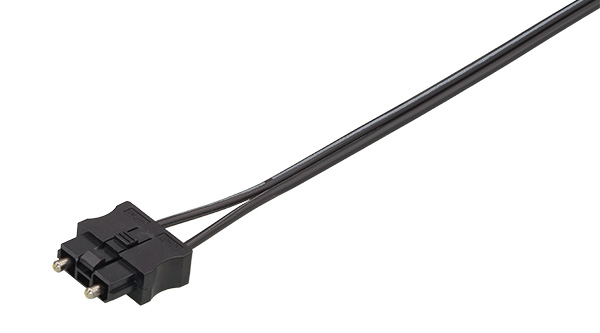

- DFC-MF07-CP（**m） 盤内用
- 光コードにH-PCF （Hard-Plastic Clad Fiber） を採用
- 盤内用
- コネクタ：F07（金属フェルール）
- 標準ケーブル長：0.15m、0.3m、0.5m、1m、2m、3m、4m、5m、6m、7m、8m、9m、10m （上記以外のケーブル長での製作可能） （SSCNETⅢ/H対応光ファイバーケーブルとして使用する場合は100m以下でご使用ください） ※ケーブル長3mの場合、「DFC-MF07-CP（3m）」となります
●三菱電機製SSCNETⅢ/H・SSCNETⅢケーブル対応型式「MR-J3BUS**M」
●ファナック製シリアルスピンドル・FANUC I/O Link・FANUCシリアルサーボバス（FSSB）・ハイスピードシリアルバス（HSSB）用光ファイバーケーブルに使用可能

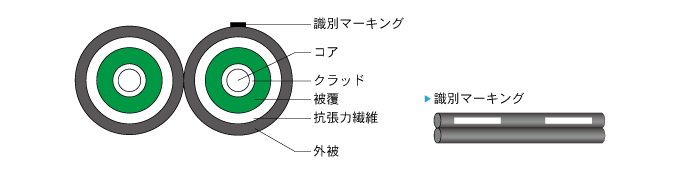

構造図
※イメージ図 製品はケーブル色＜黒＞、識別マーキング＜白＞です
仕様
| 光コード数 | 2 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ | F07（金属フェルール：銅合金） | ||
| 光コード仕様 | コア | 材質 | 石英ガラス |
| 外径 | 200±5μm | ||
| クラッド | 材質 | フッ化アクリレート樹脂 | |
| 外径 | 230±5μm | ||
| 被覆 | 材質 | PVC（緑） | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | PVC（黒） | |
| 外径 | 2.2±0.2mm×2 | ||
| 開口数 | 0.41 | ||
| 許容張力 注 | 非固定時 | 245N | |
| 固定時 | - | ||
| 許容曲げ半径 注 | 非固定時 | 15mm | |
| 固定時 | 50mm | ||
| 許容側圧 注 | 非固定時 | 980N/50mm | |
| 固定時 | - | ||
| 使用温度範囲 ※1 | -20℃～70℃、0～85％RH | ||
| 伝送損失 ※2 | ≦7.0dB/km：（λ=0.85μm、Ta=25℃） | ||
| 標準ケーブル長 | 0.15m、0.3m、0.5m、1m、2m、3m、4m、5m、6m、7m、8m、9m、10m （上記以外のケーブル長での製作可能です） | ||
| 三菱製ケーブル相当品 ※3 | MR-J3BUS**M | ||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「Ta：周囲温度」「λ（ラムダ）：測定用光源の中心発光波長」 ※3：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません）
-
近日発売予定！！
- SSCNETⅢ/H・SSCNETⅢ対応 光ファイバー ケーブル（H-PCF（金属フェルール）タイプ）

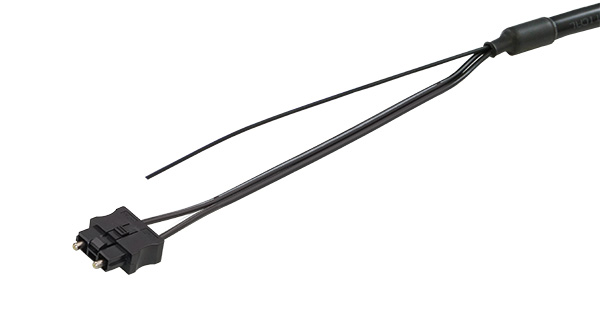

- DFC-MF07-RM（**m） 屋内用
- 光コードにH-PCF （Hard-Plastic Clad Fiber） を採用
- 屋内用
- コネクタ：F07（金属フェルール）
- 標準ケーブル長：1m、2m、3m、4m、5m、6m、7m、8m、9m、10m、15m、20m、25m、30m、35m、40m、45m、50m （上記以外のケーブル長での製作可能） （SSCNETⅢ/H対応光ファイバーケーブルとして使用する場合は100m以下でご使用ください） ※ケーブル長3mの場合、「DFC-MF07-RM（3m）」となります
●三菱電機株式会社製SSCNETⅢ/H・SSCNETⅢケーブル対応型式「MR-J3BUS**M-A」
●ファナック株式会社シリアルスピンドル・FANUC I/O Link・FANUCシリアルサーボバス（FSSB）・ハイスピードシリアルバス（HSSB）用光ファイバーケーブルに使用可能

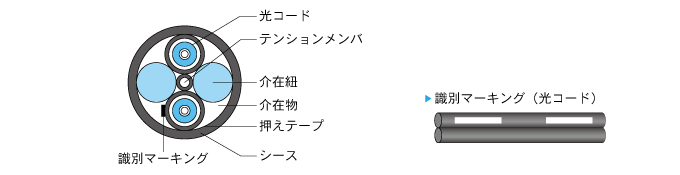

構造図
※イメージ図 製品はケーブル色＜黒＞、識別マーキング＜白＞です
仕様
| 光コード数 | 2 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ | F07（金属フェルール：銅合金） | ||
| 光コード仕様 | コア | 材質 | 石英ガラス |
| 外径 | 200±5μm | ||
| クラッド | 材質 | フッ化アクリレート樹脂 | |
| 外径 | 230±5μm | ||
| 被覆 | 材質 | フッ素系樹脂 | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | PVC（黒） | |
| 外径 | 2.2±0.2mm | ||
| 開口数 | 0.41 | ||
| 光ケーブル仕様 | テンションメンバ | 材質 | PF被覆銅線 |
| 外径 | 約1.7mm | ||
| 介在紐 | 材質 | PVC+アラミド繊維 | |
| 外径 | 約2.2mm | ||
| 緩衝層 | プラスチック ・ヤーンまたは繊維糸 | ||
| 押え巻き | プラスチック系 | ||
| より合わせ外径 | 約5.9mm | ||
| シース | 材質 | 耐熱PVC（黒） | |
| 厚さ | 約1.2mm | ||
| 仕上がり外径 | 約8.4mm | ||
| 許容張力 注1 | 非固定時 | 735N | |
| 固定時 | - | ||
| 許容曲げ半径 注1 | 非固定時 | 50mm | |
| 固定時 | 100mm | ||
| 許容側圧 注1 | 非固定時 | 980N/100mm | |
| 固定時 | - | ||
| 使用温度範囲 ※1 | -20℃～70℃、0～85％RH | ||
| 伝送損失 ※2 | ≦7.0dB/km：（λ=0.85μm、Ta=25℃） | ||
| 標準ケーブル長 注2 | 1m、2m、3m、4m、5m、6m、7m、8m、9m、10m、15m、20m、25m、30m、35m、40m、45m、50m （上記以外のケーブル長での製作可能です） | ||
| 三菱製ケーブル相当品 ※3 | MR-J3BUS**M-A | ||
注1：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください 注2：SSCNETⅢ/H対応光ファイバーケーブルとして使用する場合は100ｍ以下でご使用ください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「Ta：周囲温度」「λ（ラムダ）：測定用光源の中心発光波長」 ※3：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません）
-
近日発売予定！！
- SSCNETⅢ/H・SSCNETⅢ対応 光ファイバー ケーブル（H-PCF（金属フェルール）タイプ）

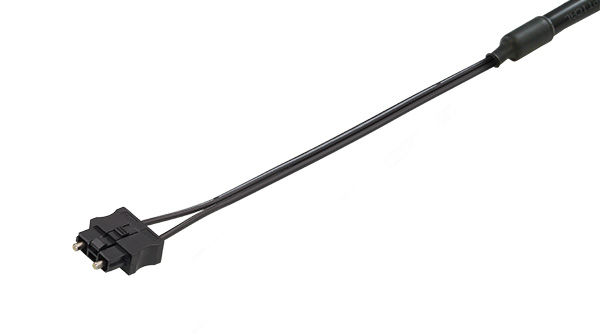

- DFC-MF07-RMV（**m） 屋内 可動用
- 光コードにH-PCF （Hard-Plastic Clad Fiber） を採用
- 屋内 可動用
- コネクタ：F07（金属フェルール）
- 標準ケーブル長：1m、2m、3m、4m、5m、6m、7m、8m、9m、10m、15m、20m、25m、30m、35m、40m、45m、50m （上記以外のケーブル長での製作可能） （SSCNETⅢ/H対応光ファイバーケーブルとして使用する場合は100m以下でご使用ください） ※ケーブル長3mの場合、「DFC-MF07-RMV（3m）」となります
●三菱電機製SSCNETⅢ/H・SSCNETⅢケーブル対応型式「MR-J3BUS**M-B」
●ファナック製シリアルスピンドル・FANUC I/O Link・FANUCシリアルサーボバス（FSSB）・ハイスピードシリアルバス（HSSB）用光ファイバーケーブル相当品「A66L-6001-0026#L*」 （ファナック製ケーブル置き換えで使用する場合は用途により最大伝送距離が異なります）※詳細は「FANUC総合説明書」参照

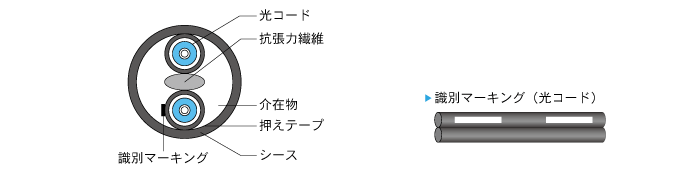

構造図
※イメージ図 製品はケーブル色＜黒＞、識別マーキング＜白＞です
仕様
| 光コード数 | 2 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ | F07（金属フェルール：銅合金） | ||
| 光コード仕様 | コア | 材質 | 石英ガラス |
| 外径 | 200±5μm | ||
| クラッド | 材質 | フッ化アクリレート樹脂 | |
| 外径 | 230±5μm | ||
| 被覆 | 材質 | ナイロン（水色） | |
| 外径 | 0.9±0.1mm | ||
| 外被 | 材質 | PVC（黒） | |
| 外径 | 2.2±0.2mm | ||
| 開口数 | 0.41 | ||
| 光ケーブル仕様 | 押え巻き | プラスチック系 | |
| シース | 材質 | 耐熱PVC（黒） | |
| 厚さ | 約1.2mm | ||
| 仕上がり外径 | 7.6±0.5mm | ||
| 許容張力 注1 | 非固定時 | 980N | |
| 固定時 | - | ||
| 許容曲げ半径 注1 | 非固定時 | 25mm | |
| 固定時 | 100mm | ||
| 使用時 | 100mm | ||
| 許容側圧 注1 | 非固定時 | 980N/50mm | |
| 固定時 | - | ||
| 使用温度範囲 ※1 | -20℃～70℃、0～85％RH | ||
| 伝送損失 ※2 | ≦7.0dB/km：（λ=0.85μm、Ta=25℃） | ||
| 標準ケーブル長 注2 | 1m、2m、3m、4m、5m、6m、7m、8m、9m、10m、15m、20m、25m、30m、35m、40m、45m、50m （上記以外のケーブル長での製作可能です） | ||
| 三菱製ケーブル相当品 ※3 | MR-J3BUS**M-B | ||
| ファナック製ケーブル相当品 | A66L-6001-0026#L* | ||
注1：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください 注2：SSCNETⅢ/H対応光ファイバーケーブルとして使用する場合は100ｍ以下でご使用ください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「Ta：周囲温度」「λ（ラムダ）：測定用光源の中心発光波長」 ※3：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません）
-
近日発売予定！！
- SSCNETⅢ/H・SSCNETⅢ対応 光ファイバーケーブル（H-PCF（金属フェルール）タイプ）
- DFC-MF07-FD（**m） 屋外用
- 光コードにH-PCF （Hard-Plastic Clad Fiber） を採用
- 屋外用
- コネクタ：F07（金属フェルール）
- 標準ケーブル長： 1m、2m、3m、4m、5m、6m、7m、8m、9m、10m、15m、20m、25m、30m、35m、40m、45m、50m （上記以外のケーブル長での製作可能） （SSCNETⅢ/H対応光ファイバーケーブルとして使用する場合は100m以下でご使用ください） ※ケーブル長30mの場合、「DFC-MF07-FD（30m）」となります
●ファナック製シリアルスピンドル・FANUC I/O Link・FANUCシリアルサーボバス（FSSB）・ハイスピードシリアルバス（HSSB）用光ファイバーケーブルに使用可能
構造図
※イメージ図 製品はケーブル色＜黒＞、識別マーキング＜白＞です
仕様
| 光コード数 | 2 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ | F07（金属フェルール：銅合金） | ||
| 光コード仕様 | コア | 材質 | 石英ガラス |
| 外径 | 200±5μm | ||
| クラッド | 材質 | フッ化アクリレート樹脂 | |
| 外径 | 230±5μm | ||
| 被覆 | 材質 | PVC | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | PVC（黒） | |
| 外径 | 2.2±0.2mm | ||
| 開口数 | 0.41 | ||
| 光ケーブル仕様 | テンションメンバ | 材質 | PE被覆鋼線 |
| 外径 | 約1.7mm | ||
| 介在紐 | 材質 | PVC+アラミド繊維 | |
| 外径 | 約2.2mm | ||
| 緩衝層 | プラスチック ・ヤーンまたは繊維糸 | ||
| 押え巻き | プラスチック系 | ||
| より合わせ外径 | 約5.9mm | ||
| シース | 材質 | LAPシース（黒） | |
| 厚さ | 約1.7mm | ||
| 仕上がり外径 | 約10.5mm | ||
| 許容張力 注1 | 非固定時 | 735N | |
| 固定時 | - | ||
| 許容曲げ半径 注1 | 非固定時 | 100mm | |
| 固定時 | 200mm | ||
| 許容側圧 注1 | 非固定時 | 980N/50mm | |
| 固定時 | - | ||
| 使用温度範囲 ※1 | -20℃～70℃、0～85％RH | ||
| 伝送損失 ※2 | ≦7.0dB/km：（λ=0.85μm、Ta=25℃） | ||
| 標準ケーブル長 注2 | 1m、2m、3m、4m、5m、6m、7m、8m、9m、10m、15m、20m、25m、30m、35m、40m、45m、50m （上記以外のケーブル長での製作可能です） | ||
注1：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください 注2：SSCNETⅢ/H対応光ファイバーケーブルとして使用する場合は100ｍ以下でご使用ください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「Ta：周囲温度」「λ（ラムダ）：測定用光源の中心発光波長」
