三菱電機用サーボケーブル エンコーダケーブル型式説明

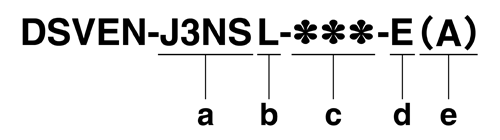

DSVEN-J3NSL-***-E（A）　この型式を例にJ3NS→a、L→b、***→c、E→d、（A）→eとする

a ： 仕様

J3ENA1 HG-KR, MR、HF-KP, MP, KNシリーズ用 負荷側引出し
J3ENA2 HG-KR, MR、HF-KP, MP, KNシリーズ用 反負荷側引出し
J3JA1 HG-KR, MR、HF-KP, MP, KNシリーズ用 負荷側引出し 中継タイプ（モータ側）
J3JA2 HG-KR, MR、HF-KP, MP, KNシリーズ用 反負荷側引出し 中継タイプ（モータ側）
J3EK HG-KR, MR、HF-KP, MP, KNシリーズ用 中継タイプ（アンプ側）
J3NS HG-SR, RR, URシリーズ HG-JR53, 73, 103, 153, 203, 353, 503, 703, 903, 534, 734, 1034, 1534, 2034, 3534, 5034, 7034, 9034 HF-SPシリーズ HF-JP53, 73, 103, 153, 203, 353, 503, 703, 903, 534, 734, 1034, 1534, 2034, 3534, 5034, 7034, 9034 HC-LP, RP, UPシリーズ HA-LPシリーズ用
J3ENM HG-JR601, 801, 12K1, 15K1, 20K1, 25K1, 30K1, 37K1, 701M, 11K1M, 15K1M, 22K1M, 30K1M, 37K1M, 6014, 8014, 12K14, 15K14, 20K14, 25K14, 30K14, 37K14, 701M4, 11K1M4, 15K1M4, 22K1M4, 30K1M4, 37K1M4, 45K1M4, 55K1M4用
J3EN HF-JP11K1M, 15K1M, 11K1M4, 15K1M4用
J2JC HC-KFS, MFS、HC-UFS（3000r/min）シリーズ用
J2EN HC-SFS, LFS, RFS、HC-UFS（2000r/min） HA-LFSシリーズ用　IP67
J2HS HC-SFS, LFS, RFS、HC-UFS（2000r/min） HA-LFSシリーズ用　IP20
J3W03A HG-AKシリーズ用

b ： モータ側プラグ ※1

＿ ストレート
L アングル
LL 低背アングル

c ： 製品全長 ※2

001 1m
2.5 2.5m
005 5m
010 10m
100 100m

●直結タイプ 1〜100mまで選択可能 （10m以下：0.1m単位、10m以上：1m単位）

●中継タイプ 11〜100mまで選択可能 （1m単位）

d ： 屈曲性能

＿ 固定用
E 可動用

e ： オプション ※3,4

＿ オプション無し
＊ ケーブル・コネクタセット

コネクタは以下の3種類がございます

（M） モータ側コネクタ
（A） アンプ側コネクタ
（S） 両端コネクタ

※1 ：「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ・低背アングルプラグは全て 　　　「反負荷側引出し」にて製作いたします 　　　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください 　　　（引出し方向によってはモータに干渉する場合がございますのでご注意ください） ※2 ：各ケーブルの製品全長は「ラインナップ」または「ケーブル選定表」をご確認ください 　　　製品全長が選択可能範囲を超える場合はお問い合わせください ※3 ：お客様にてコネクタの取付（半田加工）が必要です ※4 ：対応製品については「ラインナップ」または「ケーブル選定表」をご確認ください
