汎用イーサネット対応 光ファイバーケーブル

シングルモード (SMF) コア径が小さく1310nmでの伝送特性に優れています。伝送損失が小さいため、安定した通信が可能で、1km以上の長距離通信に適しています。

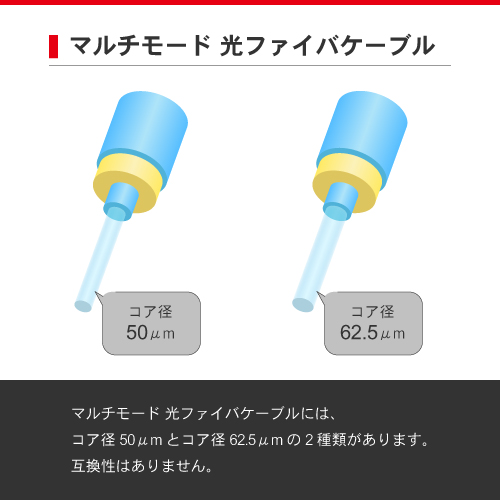

マルチモード (MMF) コア径50μm、クラッド径125μmのGI型光ファイバーです。シングルモードに比べて伝送損失は大きいですが、対応ネットワーク機器が安価で、1km以下の中距離通信に適しています。
マルチモード OM3準拠 10ギガビット高速通信に使用可能なコア径50μm、クラッド径125μmのGI型光ファイバーです。OM3仕様に準拠しており、10ギガビットイーサネット通信(10GBASE-SR)で最大300mまで通信可能です。
汎用イーサネット対応 光ファイバーケーブル (マルチモード)
DFC-MM(OM3)□-CP□1(**M) 盤内用

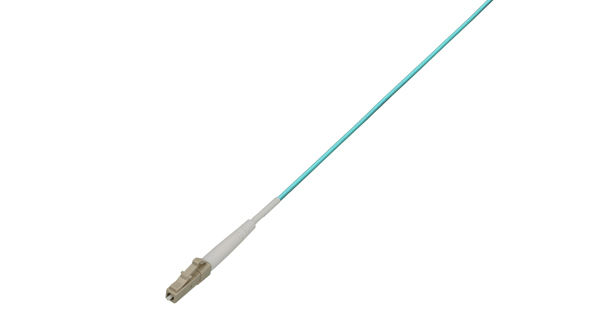

DFC-MM(OM3)LCLC-CP11(**M)

DFC-MM(OM3)LCLC-CP11(**M)

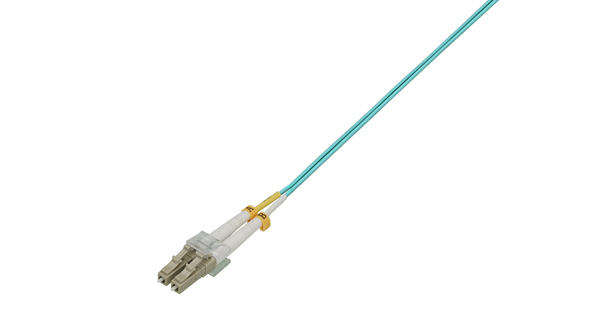

DFC-MM(OM3)DLCDLC-CP21(**M)

DFC-MM(OM3)DLCDLC-CP21(**M)

  • 光コードコア径:50μm / クラッド径:125μm GI用光ファイバー
  • マルチモード OM3
  • 盤内用
  • コネクタ:LC、DLC、SC、FC、なしの5種類から選択
  • 光コード数:1、2
  • 光ファイバー芯数:1
  • 標準ケーブル長:1m、2m、3m、5m、10m、15m、20m (50mまで製作可能です) ※コネクタ:両端DLC、光コード数:2、ケーブル長:3mの場合、「DFC-MM(OM3)DLCDLC-CP21(3M)」となります
  • 参考納期:10日 ※詳細についてはお問い合わせください
  • RoHS対応

コネクタ種類

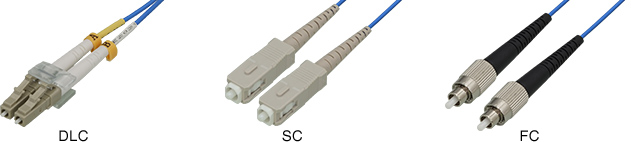

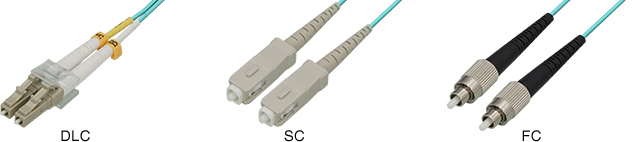

コネクタ種類 LC・DLC・SC・FC

ラインナップ

コネクタ 型式 コード数 芯数
LC⇔LC DFC-MM(OM3)LCLC-CP11(**M) 1 1
LC⇔SC DFC-MM(OM3)LCSC-CP11(**M)
LC⇔FC DFC-MM(OM3)LCFC-CP11(**M)
LC⇔なし DFC-MM(OM3)LCN-CP11(**M)
DLC⇔DLC DFC-MM(OM3)DLCDLC-CP21(**M) 2
DLC⇔SC DFC-MM(OM3)DLCSC-CP21(**M)
DLC⇔FC DFC-MM(OM3)DLCFC-CP21(**M)
DLC⇔なし DFC-MM(OM3)DLCN-CP21(**M)
SC⇔SC DFC-MM(OM3)SCSC-CP□1(**M) 1、2
FC⇔FC DFC-MM(OM3)FCFC-CP□1(**M)
SC⇔FC DFC-MM(OM3)SCFC-CP□1(**M)

構造図

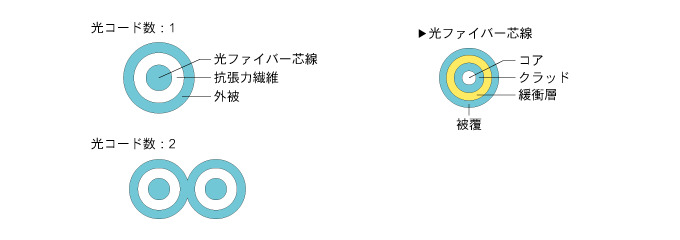

コア、クラッド、緩衝層、被覆からなる光ファイバー芯線。その光ファイバー芯線と抗張力繊維を外被で束ねると光コード。光コード数1は1本の光コード、光コード数2は2本の光コードで構成。

仕様

光コード数 1 2
光ファイバー芯数 1
コネクタ LC、SC、FC、なし ※3 DLC、SC、FC、なし ※3
光コード仕様 コア 材質 石英ガラス
外径 50±3μm
クラッド 材質 石英ガラス
外径 125±3μm
緩衝層 材質 紫外線硬化性樹脂
外径 約0.25mm
被覆 材質 ノンハロゲン樹脂
外径 0.9±0.1mm
抗張力繊維 材質 アラミド繊維
外被 材質 難燃PE(アクア)
外径 約1.7mm 約1.7mm×2
開口数 0.200±0.015
許容張力 非固定時 80N 160N
固定時 -
許容曲げ半径 非固定時 30mm
固定時 15mm
許容側圧 非固定時 490N/100mm
固定時 -
使用温度範囲 ※1 -10~40℃
伝送帯域 ≧1500MHz・km(λ=0.85μm) ≧500MHz・km(λ=1.30μm)
実効帯域 ≧2000MHz・km(λ=0.85μm)
伝送損失 ※2 ≦3.0dB/km:(λ=0.85μm) ≦1.0dB/km:(λ=1.30μm)
標準ケーブル長 1m、2m、3m、5m、10m、15m、20m (50mまで製作可能です)

注:敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1:コネクタ部を含みません ※2:「λ(ラムダ):測定用光源の中心発光波長」 ※3:光ファイバーケーブルのみ(両端コネクタなし)の販売は致しません

汎用イーサネット対応 光ファイバーケーブル (マルチモード)
DFC-MM(OM3)□-CPV□1(**M) 盤内 可動用
DFC-MM(OM3)LCLC-CPV11(**M)

DFC-MM(OM3)LCLC-CPV11(**M)

DFC-MM(OM3)DLCDLC-CPV21(**M)

DFC-MM(OM3)DLCDLC-CPV21(**M)

  • 光コードコア径:50μm / クラッド径:125μm GI用光ファイバー
  • マルチモード OM3
  • 盤内 可動用
  • コネクタ:LC、DLC、SC、FC、なしの5種類から選択
  • 光コード数:1、2
  • 光ファイバー芯数:1
  • 移動特性
    • 試験方法:ケーブルに荷重を加え、両方向90度の繰り返し曲げを加えた時の光出力変動を測定 (曲げ速度:60回/min、曲げ半径:25mm、荷重:2kg、繰り返し回数:100万回以上)
    • 試験結果:伝送損失増加 0.1dB以下 ※試験結果であり、保証値ではありません (使用方法や環境等により性能は変わります)
  • 標準ケーブル長:1m、2m、3m、5m、10m、15m、20m (50mまで製作可能です) ※コネクタ:両端DLC、光コード数:2、ケーブル長:3mの場合、「DFC-MM(OM3)DLCDLC-CPV21(3M)」となります
  • 参考納期:10日 ※詳細についてはお問い合わせください
  • RoHS対応

コネクタ種類

コネクタ種類 LC・DLC・SC・FC

ラインナップ

コネクタ 型式 コード数 芯数
LC⇔LC DFC-MM(OM3)LCLC-CPV11(**M) 1 1
LC⇔SC DFC-MM(OM3)LCSC-CPV11(**M)
LC⇔FC DFC-MM(OM3)LCFC-CPV11(**M)
LC⇔なし DFC-MM(OM3)LCN-CPV11(**M)
DLC⇔DLC DFC-MM(OM3)DLCDLC-CPV21(**M) 2
DLC⇔SC DFC-MM(OM3)DLCSC-CPV21(**M)
DLC⇔FC DFC-MM(OM3)DLCFC-CPV21(**M)
DLC⇔なし DFC-MM(OM3)DLCN-CPV21(**M)
SC⇔SC DFC-MM(OM3)SCSC-CPV□1(**M) 1、2
FC⇔FC DFC-MM(OM3)FCFC-CPV□1(**M)
SC⇔FC DFC-MM(OM3)SCFC-CPV□1(**M)

特性

光ファイバーケーブル特性 結束状態で通光可能 折り曲げ・結び目後通光可能

※上記は使用条件として保証するものではありません ファイバーは折れにくくなっていますが、許容曲げ半径以下では寿命が低下する可能性があります

構造図

コア、クラッド、緩衝層、被覆からなる光ファイバー芯線。その光ファイバー芯線と抗張力繊維を外被で束ねると光コード。光コード数1は1本の光コード、光コード数2は2本の光コードで構成。

仕様

光コード数 1 2
光ファイバー芯数 1
コネクタ LC、SC、FC、なし ※3 DLC、SC、FC、なし ※3
光コード仕様 コア 材質 石英ガラス
外径 50±3μm
クラッド 材質 石英ガラス
外径 125±3μm
緩衝層 材質 紫外線硬化性樹脂
外径 約0.25mm
被覆 材質 ノンハロゲン樹脂
外径 0.9±0.1mm
抗張力繊維 材質 アラミド繊維
外被 材質 難燃ノンハロゲン材料(アクア)
外径 約2.0mm 約2.0mm×2
開口数 0.200±0.015
許容張力 非固定時 80N 160N
固定時 -
許容曲げ半径 非固定時 30mm
固定時 15mm
許容側圧 非固定時 980N/100mm
固定時 -
使用温度範囲 ※1 -40〜80℃
伝送帯域 ≧1500MHz・km(λ=0.85μm) ≧500MHz・km(λ=1.30μm)
実効帯域 ≧2000MHz・km(λ=0.85μm)
伝送損失 ※2 ≦3.0dB/km:(λ=0.85μm) ≦1.0dB/km:(λ=1.30μm)
標準ケーブル長 1m、2m、3m、5m、10m、15m、20m (50mまで製作可能です)

注:敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1:コネクタ部を含みません ※2:「λ(ラムダ):測定用光源の中心発光波長」 ※3:光ファイバーケーブルのみ(両端コネクタなし)の販売は致しません

汎用イーサネット対応 光ファイバーケーブル (マルチモード)
DFC-MM(OM3)□-RM21(**M) 屋内用

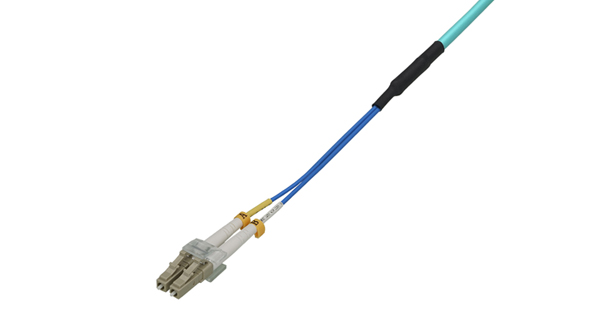

DFC-MM(OM3)DLCDLC-RM21(**M)

DFC-MM(OM3)DLCDLC-RM21(**M)

  • 光コードコア径:50μm / クラッド径:125μm GI用光ファイバー
  • マルチモード OM3
  • 屋内用
  • コネクタ:DLC、SC、FC、なしの4種類から選択
  • 光コード数:2
  • 光ファイバー芯数:1
  • 標準ケーブル長:2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m (2000mまでオーダー製作可能です) ※コネクタ:両端DLC、ケーブル長:3mの場合、「DFC-MM(OM3)DLCDLC-RM21(3M)」となります
  • 参考納期:10日 ※詳細についてはお問い合わせください
  • RoHS対応

コネクタ種類

コネクタ種類 DLC・SC・FC

ラインナップ

コネクタ 型式 コード数 芯数
DLC⇔DLC DFC-MM(OM3)DLCDLC-RM21(**M) 2 1
DLC⇔SC DFC-MM(OM3)DLCSC-RM21(**M)
DLC⇔FC DFC-MM(OM3)DLCFC-RM21(**M)
DLC⇔なし DFC-MM(OM3)DLCN-RM21(**M)
SC⇔SC DFC-MM(OM3)SCSC-RM21(**M)
FC⇔FC DFC-MM(OM3)FCFC-RM21(**M)
SC⇔FC DFC-MM(OM3)SCFC-RM21(**M)
なし⇔なし DFC-MM(OM3)NN-RM21(**M)

構造図

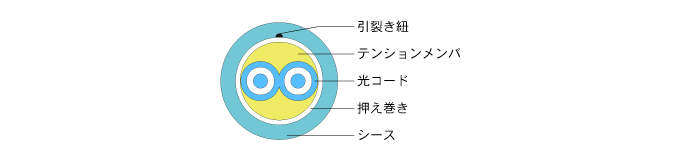

コア、クラッド、緩衝層、被覆からなる光ファイバー芯線。その光ファイバー芯線と抗張力繊維を外被で束ねると光コード。その光コード2本とテンションメンバを押さえ巻きとシースで束ねた構成。

仕様

光コード数 2
光ファイバー芯数 1
コネクタ DLC、SC、FC、なし
光コード仕様 コア 材質 石英ガラス
外径 50±3μm
クラッド 材質 石英ガラス
外径 125±2μm
緩衝層 材質 紫外線硬化性樹脂
外径 約0.25mm
被覆 材質 PVC
外径 0.9±0.1mm
抗張力繊維 材質 アラミド繊維
外被 材質 難燃PVC(青)
外径 約2.0mm
開口数 0.200±0.015
光ケーブル仕様 テンションメンバ 材質 アラミド繊維
シース 材質 難燃PVC(アクア)
仕上がり外径 約5.0mm
許容張力 非固定時 600N
固定時 -
許容曲げ半径 非固定時 100mm
固定時 50mm
許容側圧 非固定時 980N/100mm
固定時 -
使用温度範囲 ※1 -10〜40℃
伝送帯域 ≧1500MHz・km(λ=0.85μm) ≧500MHz・km(λ=1.30μm)
実効帯域 ≧2000MHz・km(λ=0.85μm)
伝送損失 ※2 ≦3.0dB/km:(λ=0.85μm) ≦1.0dB/km:(λ=1.30μm)
標準ケーブル長 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m (2000mまでオーダー製作可能です)

注:敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1:コネクタ部を含みません ※2:「λ(ラムダ):測定用光源の中心発光波長」

汎用イーサネット対応 光ファイバーケーブル (マルチモード)
DFC-MM(OM3)□-RMV21(**M) 屋内 可動用

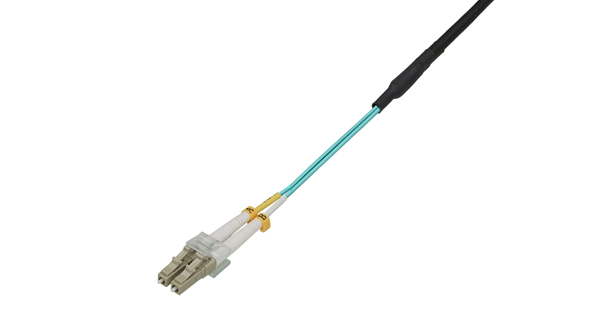

DFC-MM(OM3)DLCDLC-RMV21(**M)

DFC-MM(OM3)DLCDLC-RMV21(**M)

  • 光コードコア径:50μm / クラッド径:125μm GI用光ファイバー
  • マルチモード OM3
  • 屋内 可動用
  • コネクタ:DLC、SC、FC、なしの4種類から選択 ※ケーブルのみ(両端コネクタなし)の販売はいたしません どちらか一方にコネクタが付きます
  • 光コード数:2
  • 光ファイバー芯数:1
  • 移動特性
    • 試験方法:ケーブルに荷重を加え、両方向90度の繰り返し曲げを加えた時の光出力変動を測定 (曲げ速度:60回/min、曲げ半径:25mm、荷重:2kg、繰り返し回数:1000万回以上)
    • 試験結果:伝送損失増加 0.1dB以下 ※試験結果であり、保証値ではありません (使用方法や環境等により性能は変わります)
  • 標準ケーブル長:2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m (600mまでオーダー製作可能です) ※コネクタ:両端DLC、ケーブル長:3mの場合、「DFC-MM(OM3)DLCDLC-RMV21(3M)」となります
  • 参考納期:10日 ※詳細についてはお問い合わせください
  • RoHS対応

コネクタ種類

コネクタ種類 DLC・SC・FC

ラインナップ

コネクタ 型式 コード数 芯数
DLC⇔DLC DFC-MM(OM3)DLCDLC-RMV21(**M) 2 1
DLC⇔SC DFC-MM(OM3)DLCSC-RMV21(**M)
DLC⇔FC DFC-MM(OM3)DLCFC-RMV21(**M)
DLC⇔なし DFC-MM(OM3)DLCN-RMV21(**M)
SC⇔SC DFC-MM(OM3)SCSC-RMV21(**M)
FC⇔FC DFC-MM(OM3)FCFC-RMV21(**M)
SC⇔FC DFC-MM(OM3)SCFC-RMV21(**M)

特性

光ファイバーケーブル特性 結束状態で通光可能 折り曲げ・結び目後通光可能

※上記は使用条件として保証するものではありません ファイバーは折れにくくなっていますが、許容曲げ半径以下では寿命が低下する可能性があります

構造図

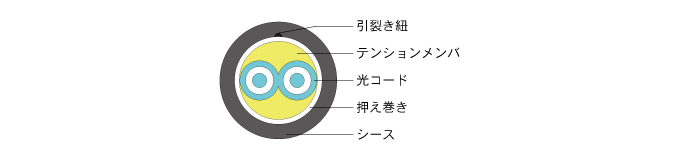

コア、クラッド、緩衝層、被覆からなる光ファイバー芯線。その光ファイバー芯線と抗張力繊維を外被で束ねると光コード。その光コード2本とテンションメンバを押さえ巻きとシースで束ねた構成。

仕様

光コード数 2
光ファイバー芯数 1
コネクタ DLC、SC、FC、なし ※3
光コード仕様 コア 材質 石英ガラス
外径 50±3μm
クラッド 材質 石英ガラス
外径 125±2μm
緩衝層 材質 紫外線硬化性樹脂
外径 約0.25mm
被覆 材質 ノンハロゲン樹脂
外径 0.9±0.1mm
抗張力繊維 材質 アラミド繊維
外被 材質 難燃ノンハロゲン材料(アクア)
外径 約2.0mm
開口数 0.200±0.015
光ケーブル仕様 テンションメンバ 材質 アラミド繊維
シース 材質 難燃PVC(黒)
仕上がり外径 約6.5mm
許容張力 非固定時 400N
固定時 -
許容曲げ半径 非固定時 130mm
固定時 65mm
許容側圧 非固定時 980N/100mm
固定時 -
使用温度範囲 ※1 -10〜40℃
伝送帯域 ≧1500MHz・km(λ=0.85μm) ≧500MHz・km(λ=1.30μm)
実効帯域 ≧2000MHz・km(λ=0.85μm)
伝送損失 ※2 ≦3.0dB/km:(λ=0.85μm) ≦1.0dB/km:(λ=1.30μm)
標準ケーブル長 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m (600mまでオーダー製作可能です)

注:敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1:コネクタ部を含みません ※2:「λ(ラムダ):測定用光源の中心発光波長」 ※3:光ファイバーケーブルのみ(両端コネクタなし)の販売は致しません

汎用イーサネット対応 光ファイバーケーブル (マルチモード)
DFC-MM(OM3)□-RMT□1(**M) 屋内用(補強)

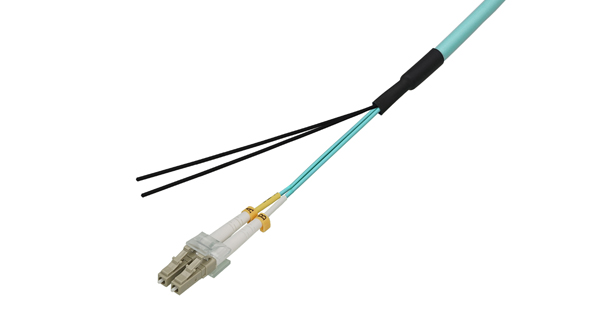

DFC-MM(OM3)DLCDLC-RMT21(**M)

DFC-MM(OM3)DLCDLC-RMT21(**M)

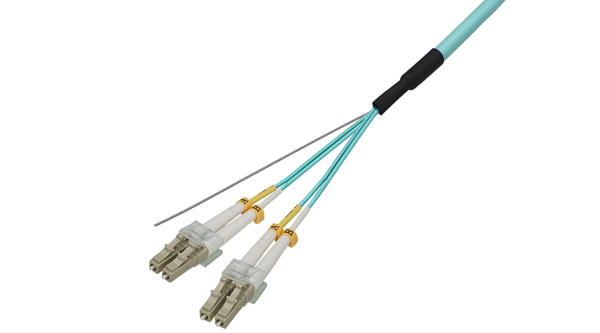

DFC-MM(OM3)DLCDLC-RMT41(**M)

DFC-MM(OM3)DLCDLC-RMT41(**M)

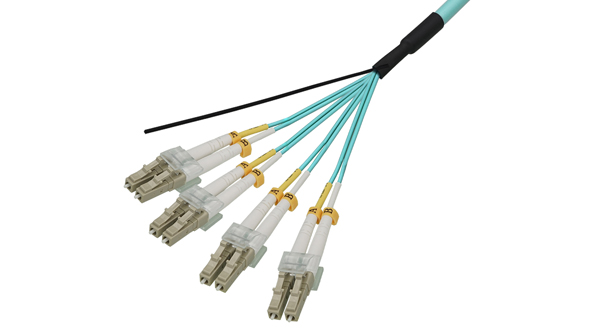

DFC-MM(OM3)DLCDLC-RMT81(**M)

DFC-MM(OM3)DLCDLC-RMT81(**M)

  • 光コードコア径:50μm / クラッド径:125μm GI用光ファイバー
  • マルチモード OM3
  • 屋内用(補強)
  • コネクタ:DLC、SC、FC、なしの4種類から選択
  • 光コード数:2、4、8
    • DFC-MM(OM3)□-RMT21(**M)・・・2本
    • DFC-MM(OM3)□-RMT41(**M)・・・4本
    • DFC-MM(OM3)□-RMT81(**M)・・・8本
  • 光ファイバー芯数:1
  • 標準ケーブル長:2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m (2000mまでオーダー製作可能です) ※コネクタ:両端DLC、光コード数:2、ケーブル長:5mの場合、「DFC-MM(OM3)DLCDLC-RMT21(5M)」となります
  • 参考納期:10日 ※詳細についてはお問い合わせください
  • RoHS対応

コネクタ種類

コネクタ種類 DLC・SC・FC

ラインナップ

コネクタ 型式 コード数 芯数
DLC⇔DLC DFC-MM(OM3)DLCDLC-RMT□1(**M) 2、4、8 1
DLC⇔SC DFC-MM(OM3)DLCSC-RMT□1(**M)
DLC⇔FC DFC-MM(OM3)DLCFC-RMT□1(**M)
DLC⇔なし DFC-MM(OM3)DLCN-RMT□1(**M)
SC⇔SC DFC-MM(OM3)SCSC-RMT□1(**M)
FC⇔FC DFC-MM(OM3)FCFC-RMT□1(**M)
SC⇔FC DFC-MM(OM3)SCFC-RMT□1(**M)
なし⇔なし DFC-MM(OM3)NN-RMT□1(**M)

構造図

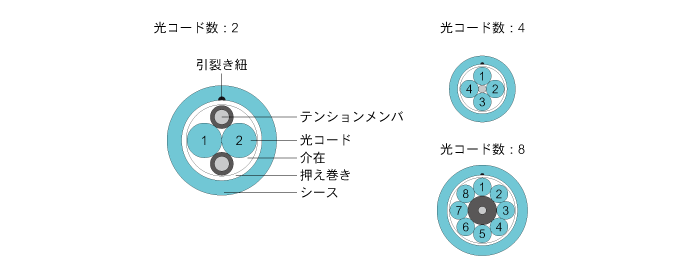

光コード、テンションメンバ、介在を押さえ巻きとシースで束ねた構成。切り裂き紐付き。光コード数2は光コードが2本、光コード数4は光コードが4本、光コード数8は光コードが8本入っている。

仕様

光コード数 2 4 8
光ファイバー芯数 1
コネクタ DLC、SC、FC、なし
光コード仕様 コア 材質 石英ガラス
外径 50±3μm
クラッド 材質 石英ガラス
外径 125±3μm
緩衝層 材質 紫外線硬化性樹脂
外径 約0.25mm
被覆 材質 ノンハロゲン樹脂
外径 0.9±0.1mm
抗張力繊維 材質 アラミド繊維
外被 材質 難燃PE(アクア)
外径 約1.7mm
開口数 0.200±0.015
光ケーブル仕様 テンションメンバ 抗張力体 材質 鋼線
外径 約0.7mm
被覆 材質 PE(黒) - PE(黒)
外径 約1.2mm - 約3.0mm
シース 材質 難燃PE(アクア)
仕上がり外径 約6.0mm 約6.5mm 約8.3mm
許容張力 非固定時 440N 220N
固定時 -
許容曲げ半径 非固定時 80mm 100mm
固定時 40mm 50mm
許容側圧 非固定時 980N/100mm
固定時 -
使用温度範囲 ※1 -10〜40℃
伝送帯域 ≧1500MHz・km(λ=0.85μm) ≧500MHz・km(λ=1.30μm)
実効帯域 ≧2000MHz・km(λ=0.85μm)
伝送損失 ※2 ≦3.0dB/km:(λ=0.85μm) ≦1.0dB/km:(λ=1.30μm)
標準ケーブル長 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m (2000mまでオーダー製作可能です)

注:敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1:コネクタ部を含みません ※2:「λ(ラムダ):測定用光源の中心発光波長」

汎用イーサネット対応 光ファイバーケーブル (マルチモード)
DFC-MM(OM3)□-FDL□1(**M) 屋外用(補強)LAPシース

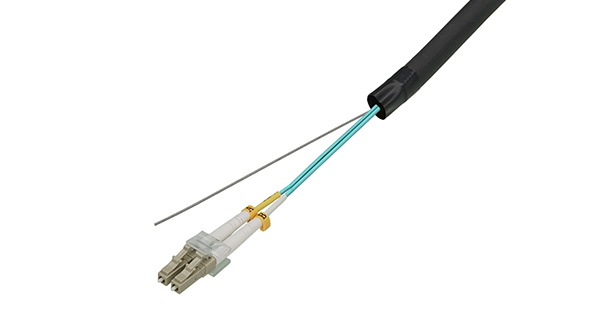

DFC-MM(OM3)DLCDLC-FDL21(**M)

DFC-MM(OM3)DLCDLC-FDL21(**M)

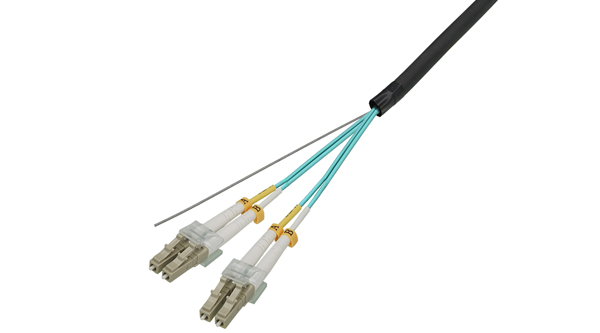

DFC-MM(OM3)DLCDLC-FDL41(**M)

DFC-MM(OM3)DLCDLC-FDL41(**M)

  • 光コードコア径:50μm / クラッド径:125μm GI用光ファイバー
  • マルチモード OM3
  • 屋外用(補強)LAPシース
  • コネクタ:DLC、SC、FC、なしの4種類から選択
  • 光コード数:2、4
    • DFC-MM(OM3)□-FDL21(**M)・・・2本
    • DFC-MM(OM3)□-FDL41(**M)・・・4本
  • 光ファイバー芯数:1
  • 標準ケーブル長:5m、10m、15m、20m、25m、30m、35m、40m、45m、50m (2000mまでオーダー製作可能です) ※コネクタ:両端DLC、光コード数:2、ケーブル長:5mの場合、「DFC-MM(OM3)DLCDLC-FDL21(5M)」となります
  • 参考納期:10日 ※詳細についてはお問い合わせください
  • RoHS対応

コネクタ種類

コネクタ種類 DLC・SC・FC

ラインナップ

コネクタ 型式 コード数 芯数
DLC⇔DLC DFC-MM(OM3)DLCDLC-FDL□1(**M) 2、4 1
DLC⇔SC DFC-MM(OM3)DLCSC-FDL□1(**M)
DLC⇔FC DFC-MM(OM3)DLCFC-FDL□1(**M)
DLC⇔なし DFC-MM(OM3)DLCN-FDL□1(**M)
SC⇔SC DFC-MM(OM3)SCSC-FDL□1(**M)
FC⇔FC DFC-MM(OM3)FCFC-FDL□1(**M)
SC⇔FC DFC-MM(OM3)SCFC-FDL□1(**M)
なし⇔なし DFC-MM(OM3)NN-FDL□1(**M)

構造図

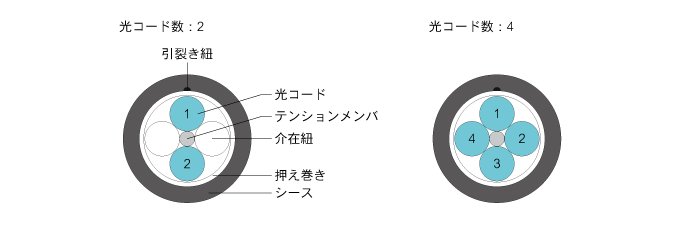

光コード、テンションメンバ、介在紐を押さえ巻きとシースで束ねた構成。切り裂き紐付き。光コード数2は光コードが2本、光コード数4は光コードが4本、光コード数6は光コードが6本、光コード数8は光コードが8本入っている。

仕様

光コード数 2、4
光ファイバー芯数 1
コネクタ DLC、SC、FC、なし
光コード仕様 コア 材質 石英ガラス
外径 50±3μm
クラッド 材質 石英ガラス
外径 125±3μm
緩衝層 材質 紫外線硬化性樹脂
外径 約0.25mm
被覆 材質 ノンハロゲン樹脂
外径 0.9±0.1mm
抗張力繊維 材質 アラミド繊維
外被 材質 難燃PE(アクア)
外径 約2.0mm
開口数 0.200±0.015
光ケーブル仕様 テンションメンバ 抗張力体 材質 鋼線
外径 約1.0mm
被覆 材質 -
外径 -
シース 材質 難燃LAPシース(黒)
仕上がり外径 約9.5mm
許容張力 非固定時 420N
固定時 -
許容曲げ半径 非固定時 190mm
固定時 95mm
許容側圧 非固定時 980N/100mm
固定時 -
使用温度範囲 ※1 -20〜60℃
伝送帯域 ≧1500MHz・km(λ=0.85μm) ≧500MHz・km(λ=1.30μm)
実効帯域 ≧2000MHz・km(λ=0.85μm)
伝送損失 ※2 ≦3.0dB/km:(λ=0.85μm) ≦1.0dB/km:(λ=1.30μm)
標準ケーブル長 5m、10m、15m、20m、25m、30m、35m、40m、45m、50m (2000mまでオーダー製作可能です)

注:敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1:コネクタ部を含みません ※2:「λ(ラムダ):測定用光源の中心発光波長」

屋外用 層撚型LAPシース汎用イーサネット対応 光ファイバーケーブル (マルチモード)
DFC-MM(OM3)NN-FDE□1(**M) 屋外用 層撚型LAPシース
DFC-MM(OM3)NN-FDE41(**M)

DFC-MM(OM3)NN-FDE41(**M)

DFC-MM(OM3)NN-FDE81(**M)

DFC-MM(OM3)NN-FDE81(**M)

  • 光コードコア径:50μm / クラッド径:125μm GI用光ファイバー
  • マルチモード OM3
  • 屋外用 層撚型LAPシース
  • コネクタ:なし
  • 光ファイバー芯線数 :4、8
    • DFC-MM(OM3)NN-FDE41(**M)・・・4本
    • DFC-MM(OM3)NN-FDE81(**M)・・・8本
  • 標準ケーブル長:50m、100m、150m、200m、250m、300m (2000mまで製作可能です) ※芯線数:4、ケーブル長:50mの場合、「DFC-MM(OM3)NN-FDE41(50M)」となります
  • 参考納期:10日 ※詳細についてはお問い合わせください
  • RoHS対応

ラインナップ

コネクタ 型式 コード数 芯数
なし⇔なし DFC-MM(OM3)NN-FDE□1(**M) 4、8 1

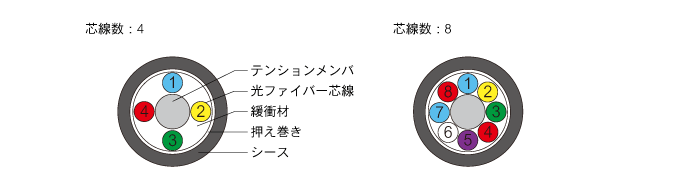

構造図

コア、クラッド、緩衝層、被覆からなる光ファイバー芯線。その光ファイバー芯線と抗張力繊維を外被で束ねると光コード。その光コード2本とテンションメンバを押さえ巻きとシースで束ねた構成。

仕様

芯数 4、8
光ファイバー芯線仕様 コア(モードフィールド径) 材質 石英ガラス
外径 50±2.5μm
クラッド 材質 石英ガラス
外径 125±1μm
緩衝層 材質 紫外線硬化性樹脂
外径 約0.25mm
被覆 材質 ノンハロゲン樹脂
外径 0.9±0.1mm
開口数 0.200±0.015
光ケーブル仕様 テンションメンバ 材質 防錆処理鋼線
外径 約1.6mm
シース 材質 難燃LAPシース(黒)
仕上がり外径 約9.0mm
難燃特性 JIS C 3521「通信ケーブル用難燃シース燃焼性試験方法」により、上端まで燃焼しないこと
許容張力 非固定時 1180N
固定時 -
許容曲げ半径 非固定時 180mm
固定時 90mm
許容側圧 非固定時 980N/100mm
固定時 -
使用温度範囲 -20〜60℃
伝送帯域 ≧1500MHz・km(λ=0.85μm) ≧500MHz・km(λ=1.30μm)
実効帯域 ≧2000MHz・km(λ=0.85μm)
伝送損失 ※1 ≦3.0dB/km:(λ=0.85μm) ≦1.0dB/km:(λ=1.30μm)
標準ケーブル長 50m、100m、150m、200m、250m、300m (2000mまで製作可能です)

注:敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1:「λ(ラムダ):測定用光源の中心発光波長」

ページトップ
