三菱電機用サーボケーブル 電源ケーブル電磁ブレーキ付き <可動用>
DSVPWS1-20BP-***-E ストレートプラグ
DSVPWS1L-20BP-***-E アングルプラグ
DSVPWS1LL-20BP-***-E 低背アングルプラグ
DSVPWS1-20BP-***-E (モータ側) ストレートプラグ

モータ側ストレートプラグ

DSVPWS1L-20BP-***-E (モータ側) アングルプラグ

モータ側アングルプラグ

DSVPWS1LL-20BP-***-E (モータ側) 低背アングルプラグ

モータ側低背アングルプラグ

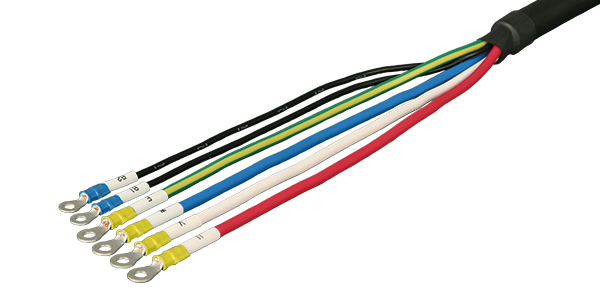

DSVPWS1(L,LL)-20BP-***-E(アンプ側)

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします 「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください (引出し方向によってはモータに干渉する場合がございますのでご注意ください)
  • 電磁ブレーキ付き
    • 製品全長 : 1〜30m (1m単位、10m以下は0.1m単位で選択可能) (製品全長を超える場合はお問い合わせください)
    • 使用ケーブル : 2.0sq 6芯 ※識別色はロットにより異なる場合がございます  詳細についてはお問い合わせください
    • 定格電圧 : 600V
    • 定格温度 : 105℃
    • 難燃性 : VW-1試験合格
    • 適応規格 : UL758
    • 耐油性 : 耐油性に優れたコンパウンドを使用
    • 柔軟性 : 一般VCTに比べ柔軟性の高いシースを使用
    • 曲げ半径 : 仕上がり外径の6倍以上
    • 移動特性 ・U字折り返し:2000万回以上合格 ・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回  :1000万回以上合格
    • 保護構造 : IP67

※アンプ側コネクタなしの先端カットケーブル 「DSVPWS1-20BR-***-E」「DSVPWS1L-20BR-***-E」「DSVPWS1LL-20BR-***-E」 ●三菱電機サーボモータ用オプションコネクタ同等品使用 「MR-PWCNS1」

  • 即日出荷
  • RoHS対応

対応三菱ACサーボモータ

MR-J4 シリーズ HG-RR103B, 153B HG-UR152B
MR-J3 シリーズ HC-LP102B, 152B HC-RP103B, 153B HC-UP152B
MR-J2S シリーズ HC-SFS1524B
三菱電機用サーボケーブル 電源ケーブル電磁ブレーキ付き <可動用>
DSVPWS1-12BP-***-E ストレートプラグ
DSVPWS1L-12BP-***-E アングルプラグ
DSVPWS1LL-12BP-***-E 低背アングルプラグ
DSVPWS1-12BP-***-E (モータ側) ストレートプラグ

モータ側ストレートプラグ

DSVPWS1L-12BP-***-E (モータ側) アングルプラグ

モータ側アングルプラグ

DSVPWS1LL-12BP-***-E (モータ側) 低背アングルプラグ

モータ側低背アングルプラグ

DSVPWS1(L,LL)-12BP-***-E(アンプ側)

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします 「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください (引出し方向によってはモータに干渉する場合がございますのでご注意ください)
  • 電磁ブレーキ付き
    • 製品全長 : 1〜30m (1m単位、10m以下は0.1m単位で選択可能) (製品全長を超える場合はお問い合わせください)
    • 使用ケーブル : 1.25sq 6芯 ※識別色はロットにより異なる場合がございます 詳細についてはお問い合わせください
    • 定格電圧 : 600V
    • 定格温度 : 105℃
    • 難燃性 : VW-1試験合格
    • 適応規格 : UL758
    • 耐油性 : 耐油性に優れたコンパウンドを使用
    • 柔軟性 : 一般VCTに比べ柔軟性の高いシースを使用
    • 曲げ半径 : 仕上がり外径の6倍以上
    • 移動特性 ・U字折り返し:2000万回以上合格 ・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回 :1000万回以上合格
    • 保護構造 : IP67

※アンプ側コネクタなしの先端カットケーブル 「DSVPWS1-12BR-***-E」「DSVPWS1L-12BR-***-E」「DSVPWS1LL-12BR-***-E」 ●三菱電機サーボモータ用オプションコネクタ同等品使用 「MR-PWCNS1」

  • 即日出荷
  • RoHS対応

対応三菱ACサーボモータ

MR-J4 シリーズ HG-UR72B
MR-J3 シリーズ HC-LP52B HC-UP72B
MR-J2S シリーズ HC-SFS524B, 1024B
三菱電機用サーボケーブル 電源ケーブル電磁ブレーキ付き <可動用>
DSVPWS1-35BN-***-E ストレートプラグ
DSVPWS1L-35BN-***-E アングルプラグ
DSVPWS1LL-35BN-***-E 低背アングルプラグ
DSVPWS1-35BN-***-E (モータ側) ストレートプラグ

モータ側ストレートプラグ

DSVPWS1L-35BN-***-E (モータ側) アングルプラグ

モータ側アングルプラグ

DSVPWS1LL-35BN-***-E (モータ側) 低背アングルプラグ

モータ側低背アングルプラグ

DSVPWS1(L,LL)-35BN-***-E(アンプ側)

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします 「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください (引出し方向によってはモータに干渉する場合がございますのでご注意ください)
  • 電磁ブレーキ付き
    • 製品全長 : 1〜30m (1m単位、10m以下は0.1m単位で選択可能) (製品全長を超える場合はお問い合わせください)
    • 使用ケーブル : 3.5sq 6芯 ※識別色はロットにより異なる場合がございます 詳細についてはお問い合わせください
    • 定格電圧 : 600V
    • 定格温度 : 105℃
    • 難燃性 : VW-1試験合格
    • 適応規格 : UL758
    • 耐油性 : 耐油性に優れたコンパウンドを使用
    • 柔軟性 : 一般VCTに比べ柔軟性の高いシースを使用
    • 曲げ半径 : 仕上がり外径の6倍以上
    • 移動特性 ・U字折り返し:2000万回以上合格 ・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回 :1000万回以上合格
    • 保護構造 : IP67

※アンプ側コネクタなしの先端カットケーブル 「DSVPWS1-35BR-***-E」「DSVPWS1L-35BR-***-E」「DSVPWS1LL-35BR-***-E」 ●三菱電機サーボモータ用オプションコネクタ同等品使用 「MR-PWCNS1」

  • 即日出荷
  • RoHS対応

対応三菱ACサーボモータ

MR-J4 シリーズ HG-RR203B
MR-J3 シリーズ HC-RP203B
三菱電機用サーボケーブル 電源ケーブル電磁ブレーキ付き <可動用>
DSVPWS2-55BM-***-E ストレートプラグ
DSVPWS2L-55BM-***-E アングルプラグ
DSVPWS2LL-55BM-***-E 低背アングルプラグ
DSVPWS2-55BM-***-E (モータ側) ストレートプラグ

モータ側ストレートプラグ

DSVPWS2L-55BM-***-E (モータ側) アングルプラグ

モータ側アングルプラグ

DSVPWS2LL-55BM-***-E (モータ側) 低背アングルプラグ

モータ側低背アングルプラグ

DSVPWS2(L,LL)-55BM-***-E(アンプ側)

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします 「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください (引出し方向によってはモータに干渉する場合がございますのでご注意ください)
  • 電磁ブレーキ付き
    • 製品全長 : 1〜30m (1m単位、10m以下は0.1m単位で選択可能) (製品全長を超える場合はお問い合わせください)
    • 使用ケーブル : 5.5sq 6芯
    • 定格電圧 : 600V
    • 定格温度 : 105℃
    • 難燃性 : VW-1試験合格
    • 適応規格 : UL758
    • 耐油性 : 耐油性に優れたコンパウンドを使用
    • 柔軟性 : 一般VCTに比べ柔軟性の高いシースを使用
    • 曲げ半径 : 仕上がり外径の6倍以上
    • 移動特性 ・U字折り返し:2000万回以上合格 ・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回 :1000万回以上合格
    • 保護構造 : IP67

※アンプ側コネクタなしの先端カットケーブル 「DSVPWS2-55BR-***-E」「DSVPWS2L-55BR-***-E」「DSVPWS2LL-55BR-***-E」 ●三菱電機サーボモータ用オプションコネクタ同等品使用 「MR-PWCNS2」

  • 即日出荷
  • RoHS対応

※納期についてはお問い合わせください

対応三菱ACサーボモータ

MR-J4 シリーズ HG-RR353B, 503B
MR-J3 シリーズ HC-RP353B, 503B
MR-J2S シリーズ HC-RFS353B, 503B
三菱電機用サーボケーブル 電源ケーブル電磁ブレーキ付き <可動用>
DSVPWAK-07BP-***-E
DSVPWAK-07BP-***-E(モータ側)

モータ側

DSVPWAK-07BP-***-E(アンプ側)

アンプ側

  • 直結タイプ
  • 電磁ブレーキ付き
    • 製品全長 : 1〜30m (1m単位、10m以下は0.1m単位で選択可能) (製品全長を超える場合はお問い合わせください)
    • 使用ケーブル : 0.75sq 4芯 + 2芯バラ線(ブレーキ用)
    • 定格電圧 : 300V
    • 定格温度 : 105℃
    • 難燃性 : VW-1試験合格
    • 適応規格 : UL758
    • 耐油性 : 耐油性に優れたコンパウンドを使用
    • 柔軟性 : 一般VCTに比べ柔軟性の高いシースを使用
    • 曲げ半径 : 仕上がり外径の6倍以上
    • 移動特性 ・U字折り返し:2000万回以上合格 ・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回 :1000万回以上合格

●三菱電機サーボモータ用オプションコネクタ同等品使用 「MR-J4W03PWBRCBL**M-H」

  • 即日出荷
  • RoHS対応
図面ダウンロード DSVPWAK-07BP-***-E

対応三菱ACサーボモータ

MR-J4 シリーズ HG-AK0136B,236B,336B
MR-J4W シリーズ HG-AK0136B,236B,336B

※ブレーキ回路部はお客様にてご製作ください 回路の詳細については三菱電機株式会社「ACサーボMELSERVOマニュアル」及び技術資料をご参照ください

三菱電機用サーボケーブル 電源ケーブル電磁ブレーキ付き <可動用>
DSVPWAK-07BW-***-E
DSVPWAK-07BW-***-E(モータ側)

モータ側

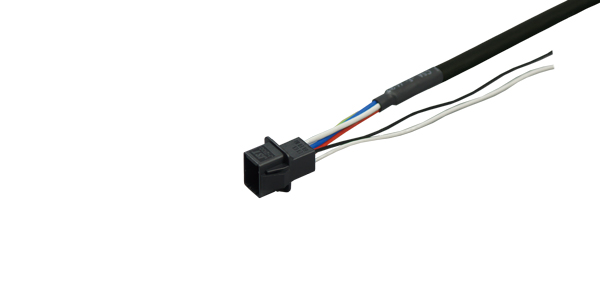

DSVPWAK-07BW-***-E(アンプ側)

アンプ側

  • 直結タイプ
  • 電磁ブレーキ付き
    • 製品全長 : 1〜30m (1m単位、10m以下は0.1m単位で選択可能) (製品全長を超える場合はお問い合わせください)
    • 使用ケーブル : 0.75sq 4芯 + 2芯バラ線(ブレーキ用)
    • 定格電圧 : 300V
    • 定格温度 : 105℃
    • 難燃性 : VW-1試験合格
    • 適応規格 : UL758
    • 耐油性 : 耐油性に優れたコンパウンドを使用
    • 柔軟性 : 一般VCTに比べ柔軟性の高いシースを使用
    • 曲げ半径 : 仕上がり外径の6倍以上
    • 移動特性 ・U字折り返し:2000万回以上合格 ・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回 :1000万回以上合格

●三菱電機サーボモータ用オプションコネクタ同等品使用 「MR-J3W03PWBRCBL**M-A-H」

  • 即日出荷
  • RoHS対応
図面ダウンロード DSVPWAK-07BW-***-E

対応三菱ACサーボモータ

MR-J4W シリーズ HG-AK0136B,236B,336B

※ブレーキ回路部はお客様にてご製作ください 回路の詳細については三菱電機株式会社「ACサーボMELSERVOマニュアル」及び技術資料をご参照ください

三菱電機用サーボケーブル 電源ケーブル電磁ブレーキ付き <可動用>
DSVPWK2-12BM-***-E
DSVPWK2-12BM-***-E(モータ側)

モータ側

DSVPWK2-12BM-***-E(アンプ側)

アンプ側

  • 直結タイプ
  • 電磁ブレーキ付き
    • 製品全長 : 1〜30m (1m単位、10m以下は0.1m単位で選択可能) (製品全長を超える場合はお問い合わせください)
    • 使用ケーブル : 1.25sq 6芯 ※識別色はロットにより異なる場合がございます 詳細についてはお問い合わせください
    • 定格電圧 : 600V
    • 定格温度 : 105℃
    • 難燃性 : VW-1試験合格
    • 適応規格 : UL758
    • 耐油性 : 耐油性に優れたコンパウンドを使用
    • 柔軟性 : 一般VCTに比べ柔軟性の高いシースを使用
    • 曲げ半径 : 仕上がり外径の6倍以上
    • 移動特性 ・U字折り返し:2000万回以上合格 ・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回 :1000万回以上合格
    • 保護構造 : IP20

※アンプ側コネクタなしの先端カットケーブル 「DSVPWK2-12BR-***-E」 ●三菱電機サーボモータ用オプションコネクタ同等品使用 「MR-PWCNK2」

  • 即日出荷
  • RoHS対応
K2-12
図面ダウンロード DSVPWK2-12BM-***-E
DSVPWK2-12BR-***-E

対応三菱ACサーボモータ

MR-J2S シリーズ HC-KFS053B, 13B, 23B, 43B, 73B HC-MFS053B, 13B, 23B, 43B, 73B HC-UFS13B, 23B, 43B, 73B
三菱電機用サーボケーブル 電源ケーブル電磁ブレーキ付き <可動用>
DSVPWS1-12BM-***-E ストレートプラグ
DSVPWS1L-12BM-***-E アングルプラグ
DSVPWS1LL-12BM-***-E 低背アングルプラグ
DSVPWS1-12BM-***-E (モータ側) ストレートプラグ

モータ側ストレートプラグ

DSVPWS1L-12BM-***-E (モータ側) アングルプラグ

モータ側アングルプラグ

DSVPWS1LL-12BM-***-E (モータ側) 低背アングルプラグ

モータ側低背アングルプラグ

DSVPWS1(L,LL)-12BM-***-E(アンプ側)

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします 「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください (引出し方向によってはモータに干渉する場合がございますのでご注意ください)
  • 電磁ブレーキ付き
    • 製品全長 : 1〜30m (1m単位、10m以下は0.1m単位で選択可能) (製品全長を超える場合はお問い合わせください)
    • 使用ケーブル : 1.25sq 6芯 ※識別色はロットにより異なる場合がございます 詳細についてはお問い合わせください
    • 定格電圧 : 600V
    • 定格温度 : 105℃
    • 難燃性 : VW-1試験合格
    • 適応規格 : UL758
    • 耐油性 : 耐油性に優れたコンパウンドを使用
    • 柔軟性 : 一般VCTに比べ柔軟性の高いシースを使用
    • 曲げ半径 : 仕上がり外径の6倍以上
    • 移動特性 ・U字折り返し:2000万回以上合格 ・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回 :1000万回以上合格
    • 保護構造 : IP67

※アンプ側コネクタなしの先端カットケーブル 「DSVPWS1-12BR-***-E」「DSVPWS1L-12BR-***-E」「DSVPWS1LL-12BR-***-E」 ●三菱電機サーボモータ用オプションコネクタ同等品使用 「MR-PWCNS1」

  • 即日出荷
  • RoHS対応

対応三菱ACサーボモータ

MR-J2S シリーズ HC-SFS52B, 53B HC-LFS52B HC-UFS72B
三菱電機用サーボケーブル 電源ケーブル電磁ブレーキ付き <可動用>
DSVPWS1-20BM-***-E ストレートプラグ
DSVPWS1L-20BM-***-E アングルプラグ
DSVPWS1LL-20BM-***-E 低背アングルプラグ
DSVPWS1-20BM-***-E (モータ側) ストレートプラグ

モータ側ストレートプラグ

DSVPWS1L-20BM-***-E (モータ側) アングルプラグ

モータ側アングルプラグ

DSVPWS1LL-20BM-***-E (モータ側) 低背アングルプラグ

モータ側低背アングルプラグ

DSVPWS1(L,LL)-20BM-***-E(アンプ側)

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします 「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください (引出し方向によってはモータに干渉する場合がございますのでご注意ください)
  • 電磁ブレーキ付き
    • 製品全長 : 1〜30m (1m単位、10m以下は0.1m単位で選択可能) (製品全長を超える場合はお問い合わせください)
    • 使用ケーブル : 2.0sq 6芯 ※識別色はロットにより異なる場合がございます 詳細についてはお問い合わせください
    • 定格電圧 : 600V
    • 定格温度 : 105℃
    • 難燃性 : VW-1試験合格
    • 適応規格 : UL758
    • 耐油性 : 耐油性に優れたコンパウンドを使用
    • 柔軟性 : 一般VCTに比べ柔軟性の高いシースを使用
    • 曲げ半径 : 仕上がり外径の6倍以上
    • 移動特性 ・U字折り返し:2000万回以上合格 ・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回 :1000万回以上合格
    • 保護構造 : IP67

※アンプ側コネクタなしの先端カットケーブル 「DSVPWS1-20BR-***-E」「DSVPWS1L-20BR-***-E」「DSVPWS1LL-20BR-***-E」 ●三菱電機サーボモータ用オプションコネクタ同等品使用 「MR-PWCNS1」

  • 即日出荷
  • RoHS対応

対応三菱ACサーボモータ

MR-J2S シリーズ HC-SFS81B, 102B, 152B, 103B, 153B HC-LFS102B, 152B HC-RFS103B, 153B HC-UFS152B
三菱電機用サーボケーブル 電源ケーブル電磁ブレーキ付き <可動用>
DSVPWS1-35BM-***-E ストレートプラグ
DSVPWS1L-35BM-***-E アングルプラグ
DSVPWS1LL-35BM-***-E 低背アングルプラグ
DSVPWS1-35BM-***-E (モータ側) ストレートプラグ

モータ側ストレートプラグ

DSVPWS1L-35BM-***-E (モータ側) アングルプラグ

モータ側アングルプラグ

DSVPWS1LL-35BM-***-E (モータ側) 低背アングルプラグ

モータ側低背アングルプラグ

DSVPWS1(L,LL)-35BM-***-E(アンプ側)

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします 「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください (引出し方向によってはモータに干渉する場合がございますのでご注意ください)
  • 電磁ブレーキ付き
    • 製品全長 : 1〜30m (1m単位、10m以下は0.1m単位で選択可能) (製品全長を超える場合はお問い合わせください)
    • 使用ケーブル : 3.5sq 6芯 ※識別色はロットにより異なる場合がございます 詳細についてはお問い合わせください
    • 定格電圧 : 600V
    • 定格温度 : 105℃
    • 難燃性 : VW-1試験合格
    • 適応規格 : UL758
    • 耐油性 : 耐油性に優れたコンパウンドを使用
    • 柔軟性 : 一般VCTに比べ柔軟性の高いシースを使用
    • 曲げ半径 : 仕上がり外径の6倍以上
    • 移動特性 ・U字折り返し:2000万回以上合格 ・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回 :1000万回以上合格
    • 保護構造 : IP67

※アンプ側コネクタなしの先端カットケーブル 「DSVPWS1-35BR-***-E」「DSVPWS1L-35BR-***-E」「DSVPWS1LL-35BR-***-E」 ●三菱電機サーボモータ用オプションコネクタ同等品使用 「MR-PWCNS1」

  • 即日出荷
  • RoHS対応

対応三菱ACサーボモータ

MR-J2S シリーズ HC-RFS203B
