ラインナップ - 三菱電機用サーボケーブル電源ケーブル可動用

固定用

可動用

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWA1-07P-***-E

モータ側

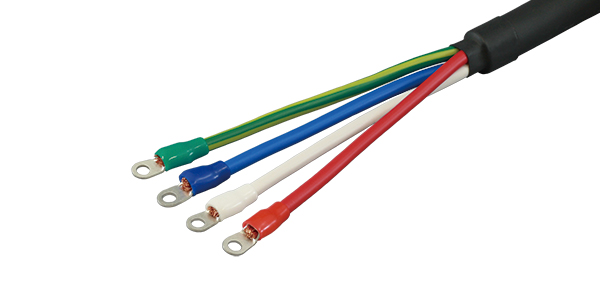

アンプ側

直結タイプ
電磁ブレーキ無し　負荷側引出し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長が30mを超える場合は「DSVPWAP1-12P-***-Eをご使用ください） ※HG-KR73, HF-KP73, HF-MP73の場合：1～20m ※HG-MR73の場合：1～15m
- 使用ケーブル： 0.75sq　4芯
- 定格電圧： 300V
- 定格温度： 105℃
- 難燃性： VW-1試験合格
- 適応規格： UL758
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP65

※アンプ側コネクタなしの先端カットケーブル「DSVPWA1-07R-***-E」 ●三菱電機製電源ケーブル相当品「MR-PWS1CBL**M-A1-H」

三菱電機製ケーブル対応表

図面ダウンロード	DSVPWA1-07P-***-E
	DSVPWA1-07R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J3 シリーズ	HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ	HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

三菱電機用サーボケーブル電源ケーブル＜可動用（シールド付き）＞: DSVPWA1-07P-***-ESB

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し　負荷側引出し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください） ※HG-KR73, HF-KP73, HF-MP73の場合：1～20m ※HG-MR73の場合：1～15m
- 使用ケーブル： 0.75sq　4芯　シールド付き
- 定格電圧： 300V
- 定格温度： 105℃
- 難燃性： VW-1試験合格
- 適応規格： UL758
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP65

※アンプ側コネクタなしの先端カットケーブル「DSVPWA1-07R-***-ESB」

図面ダウンロード	DSVPWA1-07P-***-ESB
	DSVPWA1-07R-***-ESB

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J3 シリーズ	HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ	HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWA1-07W-***-E

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し　負荷側引出し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください） ※HG-KR73, HF-KP73, HF-MP73の場合：1～20m ※HG-MR73の場合：1～15m
- 使用ケーブル： 0.75sq　4芯
- 定格電圧： 300V
- 定格温度： 105℃
- 難燃性： VW-1試験合格
- 適応規格： UL758
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP65

※アンプ側コネクタなしの先端カットケーブル「DSVPWA1-07R-***-E」

図面ダウンロード	DSVPWA1-07W-***-E
	DSVPWA1-07R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4W シリーズ	HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3W シリーズ	HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73

※ HG-KR73, HG-MR73はMR-J4W3 （3軸）に対応していません

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWA2-07P-***-E

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し　反負荷側引出し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長が30mを超える場合は「DSVPWAP1-12P-***-E」をご使用ください） ※HG-KR73, HF-KP73, HF-MP73の場合：1～20m ※HG-MR73の場合：1～15m
- 使用ケーブル： 0.75sq　4芯
- 定格電圧： 300V
- 定格温度： 105℃
- 難燃性： VW-1試験合格
- 適応規格： UL758
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP65

※アンプ側コネクタなしの先端カットケーブル「DSVPWA2-07R-***-E」 ●三菱電機製電源ケーブル相当品「MR-PWS1CBL**M-A2-H」

三菱電機製ケーブル対応表

図面ダウンロード	DSVPWA2-07P-***-E
	DSVPWA2-07R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J3 シリーズ	HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ	HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

三菱電機用サーボケーブル電源ケーブル＜可動用（シールド付き）＞: DSVPWA2-07P-***-ESB

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し　反負荷側引出し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください） ※HG-KR73, HF-KP73, HF-MP73の場合：1～20m ※HG-MR73の場合：1～15m
- 使用ケーブル： 0.75sq　4芯　シールド付き
- 定格電圧： 300V
- 定格温度： 105℃
- 難燃性： VW-1試験合格
- 適応規格： UL758
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP65

※アンプ側コネクタなしの先端カットケーブル「DSVPWA2-07R-***-ESB」

図面ダウンロード	DSVPWA2-07P-***-ESB
	DSVPWA2-07R-***-ESB

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J3 シリーズ	HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ	HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWA2-07W-***-E

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し　反負荷側引出し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください） ※HG-KR73, HF-KP73, HF-MP73の場合：1～20m ※HG-MR73の場合：1～15m
- 使用ケーブル： 0.75sq　4芯
- 定格電圧： 300V
- 定格温度： 105℃
- 難燃性： VW-1試験合格
- 適応規格： UL758
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP65

※アンプ側コネクタなしの先端カットケーブル「DSVPWA2-07R-***-E」

図面ダウンロード	DSVPWA2-07W-***-E
	DSVPWA2-07R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4W シリーズ	HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3W シリーズ	HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73

※ HG-KR73, HG-MR73はMR-J4W3 （3軸）に対応していません

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS4-12P-***-E　ストレートプラグ; DSVPWS4L-12P-***-E　アングルプラグ; DSVPWS4LL-12P-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 1.25sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS4-12R-***-E」「DSVPWS4L-12R-***-E」「DSVPWS4LL-12R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS4」

図面ダウンロード	DSVPWS4-12P-***-E
	DSVPWS4-12R-***-E
	DSVPWS4L-12P-***-E
	DSVPWS4L-12R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-SR51, 52, 524, 1024 HG-JR53, 73, 534, 734, 1034 ※
MR-J3 シリーズ	HF-SP51, 52, 524, 1024 HF-JP53, 73, 534, 734, 1034 ※

※ストレートプラグのみ対応しています

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS4-12W-***-E　ストレートプラグ; DSVPWS4L-12W-***-E　アングルプラグ; DSVPWS4LL-12W-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 1.25sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS4-12W-***-E
	DSVPWS4-12R-***-E
	DSVPWS4L-12W-***-E
	DSVPWS4L-12R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4W シリーズ	HG-SR51, 52 ※1 HG-JR53, 73 ※1, ※2
MR-J3W シリーズ	HF-SP51, 52 HF-JP53, 73 ※2

※1 ： HG-SR、HG-JRはMR-J4W3 （3軸）に対応していません ※2 ：ストレートプラグのみ対応しています

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS4-20P-***-E　ストレートプラグ; DSVPWS4L-20P-***-E　アングルプラグ; DSVPWS4LL-20P-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 2.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS4-20R-***-E」「DSVPWS4L-20R-***-E」「DSVPWS4LL-20R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS4」

図面ダウンロード	DSVPWS4-20P-***-E
	DSVPWS4-20R-***-E
	DSVPWS4L-20P-***-E
	DSVPWS4L-20R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-SR81, 102, 152, 1524 HG-JR103, 153, 203, 1534, 2034, 3534 ※
MR-J3 シリーズ	HF-SP81, 102, 152, 1524 HF-JP103, 153, 203, 1534, 2034 ※

※ ストレートプラグのみ対応しています

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS4-20W-***-E　ストレートプラグ; DSVPWS4L-20W-***-E　アングルプラグ; DSVPWS4LL-20W-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 2.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS4-20W-***-E
	DSVPWS4-20R-***-E
	DSVPWS4L-20W-***-E
	DSVPWS4L-20R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4W シリーズ	HG-SR81, 102 ※1 HG-JR103 ※1, ※2
MR-J3W シリーズ	HF-SP81, 102 HF-JP103 ※2

※1 ： HG-SR、HG-JRはMR-J4W3 （3軸）に対応していません ※2 ：ストレートプラグのみ対応しています

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS5-20P-***-E　ストレートプラグ; DSVPWS5L-20P-***-E　アングルプラグ; DSVPWS5LL-20P-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 2.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS5-20R-***-E」「DSVPWS5L-20R-***-E」「DSVPWS5LL-20R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS5」

図面ダウンロード	DSVPWS5-20P-***-E
	DSVPWS5-20R-***-E
	DSVPWS5L-20P-***-E
	DSVPWS5L-20R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-SR121, 201, 202, 2024, 3524
MR-J3 シリーズ	HF-SP121, 201, 202, 2024

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS5-35N-***-E　ストレートプラグ; DSVPWS5L-35N-***-E　アングルプラグ; DSVPWS5LL-35N-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 3.5sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS5-35R-***-E」「DSVPWS5L-35R-***-E」「DSVPWS5LL-35R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS5」

図面ダウンロード	DSVPWS5-35N-***-E
	DSVPWS5-35R-***-E
	DSVPWS5L-35N-***-E
	DSVPWS5L-35R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-SR301, 352 HG-JR353 ※
MR-J3 シリーズ	HF-SP301, 352 HF-JP353 ※

※ ストレートプラグのみ対応しています

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS3-55M-***-E　ストレートプラグ; DSVPWS3L-55M-***-E　アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 5.5sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格

※アンプ側コネクタなしの先端カットケーブル「DSVPWS3-55R-***-E」「DSVPWS3L-55R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS3」

図面ダウンロード	DSVPWS3-55M-***-E
	DSVPWS3-55R-***-E
	DSVPWS3L-55M-***-E
	DSVPWS3L-55R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-SR421, 7024 HG-JR6014, 701M4
MR-J3 シリーズ	HF-SP421, 7024 HF-JP7034 ※
MR-J2S シリーズ	HC-SFS7024

※ ストレートプラグのみ対応しています

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS5-55M-***-E　ストレートプラグ; DSVPWS5L-55M-***-E　アングルプラグ; DSVPWS5LL-55M-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 5.5sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS5-55R-***-E」「DSVPWS5L-55R-***-E」「DSVPWS5LL-55R-***-E」 ●三菱電機サーボモータ用オプションコネク相当品使用「MR-PWCNS5」

図面ダウンロード	DSVPWS5-55M-***-E
	DSVPWS5-55R-***-E
	DSVPWS5L-55M-***-E
	DSVPWS5L-55R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-SR502 HG-JR503 ※
MR-J3 シリーズ	HF-SP502, 5024 HF-JP503 ※

※ ストレートプラグのみ対応しています

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS3-80M-***-E　ストレートプラグ; DSVPWS3L-80M-***-E　アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 8.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS3-80R-***-E」「DSVPWS3L-80R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS3」

図面ダウンロード	DSVPWS3-80M-***-E
	DSVPWS3-80R-***-E
	DSVPWS3L-80M-***-E
	DSVPWS3L-80R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-SR702 HG-JR601, 701M HG-JR703, 7034 ※
MR-J3 シリーズ	HF-SP702 HF-JP703 ※ HA-LP702
MR-J2S シリーズ	HC-SFS702 HA-LFS702

※ ストレートプラグのみ対応しています

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS5-35M-***-E　ストレートプラグ; DSVPWS5L-35M-***-E　アングルプラグ; DSVPWS5LL-35M-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 3.5sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS5-35M-***-E
	DSVPWS5-35R-***-E
	DSVPWS5L-35M-***-E
	DSVPWS5L-35R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-SR5024

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS4-35M-***-E　ストレートプラグ

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 3.5sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS4-35R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS4」

図面ダウンロード	DSVPWS4-35M-***-E
	DSVPWS4-35R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-JR5034
MR-J3 シリーズ	HF-JP5034

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS3-140M6-***-E　ストレートプラグ

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 14sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS3-140R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS3」

図面ダウンロード	DSVPWS3-140M6-***-E
	DSVPWS3-140R-***-E

※納期についてはお問い合わせください

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-JR801, 903, 15K1M4
MR-J3 シリーズ	HF-JP903, 15K1M4

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS3-80M6-***-E　ストレートプラグ; DSVPWS3L-80M6-***-E　アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 8.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS3-80M6-***-E
	DSVPWS3-80R-***-E
	DSVPWS3L-80M6-***-E
	DSVPWS3L-80R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-JR9034 ※ HG-JR8014, 11K1M4, 12K14
MR-J3 シリーズ	HF-JP9034 ※ HF-JP11K1M4

※ ストレートプラグのみ対応しています

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS3X-220M6-***-E　ストレートプラグ

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 22sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS3X-220R-***-E」

図面ダウンロード	DSVPWS3X-220M6-***-E
	DSVPWS3X-220R-***-E

※納期についてはお問い合わせください

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-JR11K1M, 12K1, 15K1M
MR-J3 シリーズ	HF-JP11K1M, 15K1M

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS1-20P-***-E　ストレートプラグ; DSVPWS1L-20P-***-E　アングルプラグ; DSVPWS1LL-20P-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 2.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS1-20R-***-E」「DSVPWS1L-20R-***-E」「DSVPWS1LL-20R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS1」

図面ダウンロード	DSVPWS1-20P-***-E
	DSVPWS1-20R-***-E
	DSVPWS1L-20P-***-E
	DSVPWS1L-20R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-RR103, 153 HG-UR152
MR-J3 シリーズ	HC-LP102, 152 HC-RP103, 153 HC-UP152
MR-J2S シリーズ	HC-SFS1524

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS1-35N-***-E　ストレートプラグ; DSVPWS1L-35N-***-E　アングルプラグ; DSVPWS1LL-35N-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 3.5sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS1-35R-***-E」「DSVPWS1L-35R-***-E」「DSVPWS1LL-35R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS1」

図面ダウンロード	DSVPWS1-35N-***-E
	DSVPWS1-35R-***-E
	DSVPWS1L-35N-***-E
	DSVPWS1L-35R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-RR203
MR-J3 シリーズ	HC-RP203

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS2-55M-***-E　ストレートプラグ; DSVPWS2L-55M-***-E　アングルプラグ; DSVPWS2LL-55M-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 5.5sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS2-55R-***-E」「DSVPWS2L-55R-***-E」「DSVPWS2LL-55R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS2」

図面ダウンロード	DSVPWS2-55M-***-E
	DSVPWS2-55R-***-E
	DSVPWS2L-55M-***-E
	DSVPWS2L-55R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-RR353, 503 HG-UR352, 502
MR-J3 シリーズ	HC-LP302 HC-RP353, 503 HC-UP352, 502 HA-LP502
MR-J2S シリーズ	HC-SFS502, 5024 HC-LFS302 HC-RFS353, 503 HC-UFS352, 502 HA-LFS502

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS1-12P-***-E　ストレートプラグ; DSVPWS1L-12P-***-E　アングルプラグ; DSVPWS1LL-12P-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 1.25sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS1-12R-***-E」「DSVPWS1L-12R-***-E」「DSVPWS1LL-12R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS1」

図面ダウンロード	DSVPWS1-12P-***-E
	DSVPWS1-12R-***-E
	DSVPWS1L-12P-***-E
	DSVPWS1L-12R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-UR72
MR-J3 シリーズ	HC-LP52 HC-UP72
MR-J2S シリーズ	HC-SFS524, 1024

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS1-12W-***-E　ストレートプラグ; DSVPWS1L-12W-***-E　アングルプラグ; DSVPWS1LL-12W-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 1.25sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS1-12W-***-E
	DSVPWS1-12R-***-E
	DSVPWS1L-12W-***-E
	DSVPWS1L-12R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4W シリーズ	HG-UR72 ※
MR-J3W シリーズ	HC-LP52 HC-UP72

※ HG-URはMR-J4W3 （3軸）に対応していません

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS2-35N-***-E　ストレートプラグ; DSVPWS2L-35N-***-E　アングルプラグ; DSVPWS2LL-35N-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 3.5sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS2-35R-***-E」「DSVPWS2L-35R-***-E」「DSVPWS2LL-35R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS2」

図面ダウンロード	DSVPWS2-35N-***-E
	DSVPWS2-35R-***-E
	DSVPWS2L-35N-***-E
	DSVPWS2L-35R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-UR202
MR-J3 シリーズ	HC-LP202 HC-UP202

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS5-20M-***-E　ストレートプラグ; DSVPWS5L-20M-***-E　アングルプラグ; DSVPWS5LL-20M-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 2.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS5-20M-***-E
	DSVPWS5-20R-***-E
	DSVPWS5L-20M-***-E
	DSVPWS5L-20R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J3 シリーズ	HF-SP3524

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS4-20M-***-E　ストレートプラグ

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 2.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS4-20R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS4」

図面ダウンロード	DSVPWS4-20M-***-E
	DSVPWS4-20R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J3 シリーズ	HF-JP3534

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS1-20W-***-E　ストレートプラグ; DSVPWS1L-20W-***-E　アングルプラグ; DSVPWS1LL-20W-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 2.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS1-20W-***-E
	DSVPWS1-20R-***-E
	DSVPWS1L-20W-***-E
	DSVPWS1L-20R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J3W シリーズ	HC-LP102

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWAK-07P-***-E

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 0.75sq　4芯
- 定格電圧： 300V
- 定格温度： 105℃
- 難燃性： VW-1試験合格
- 適応規格： UL758
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格

●三菱電機製電源ケーブル相当品「MR-J4W03PWCBL**M-H」

三菱電機製ケーブル対応表

図面ダウンロード	DSVPWAK-07P-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-AK0136,236,336
MR-J4W シリーズ	HG-AK0136,236,336

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWAK-07W-***-E

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 0.75sq　4芯
- 定格電圧： 300V
- 定格温度： 105℃
- 難燃性： VW-1試験合格
- 適応規格： UL758
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格

●三菱電機製電源ケーブル相当品「MR-J3W03PWCBL**M-A-H」

三菱電機製ケーブル対応表

図面ダウンロード	DSVPWAK-07W-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4W シリーズ	HG-AK0136,236,336

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWK1-12M-***-E

モータ側

アンプ側

直結タイプ
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 1.25sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP20

※アンプ側コネクタなしの先端カットケーブル「DSVPWK1-12R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNK1」

図面ダウンロード	DSVPWK1-12M-***-E
	DSVPWK1-12R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J2S シリーズ	HC-KFS053, 13, 23, 43, 73, 46, 410 HC-MFS053, 13, 23, 43, 73 HC-UFS13, 23, 43, 73

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS1-20M-***-E　ストレートプラグ; DSVPWS1L-20M-***-E　アングルプラグ; DSVPWS1LL-20M-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 2.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS1-20M-***-E
	DSVPWS1-20R-***-E
	DSVPWS1L-20M-***-E
	DSVPWS1L-20R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J2S シリーズ	HC-SFS81, 102, 152, 103, 153 HC-LFS102, 152 HC-RFS103, 153 HC-UFS152

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS2-20M-***-E　ストレートプラグ; DSVPWS2L-20M-***-E　アングルプラグ; DSVPWS2LL-20M-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 2.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

※アンプ側コネクタなしの先端カットケーブル「DSVPWS2-20R-***-E」「DSVPWS2L-20R-***-E」「DSVPWS2LL-20R-***-E」 ●三菱電機サーボモータ用オプションコネクタ相当品使用「MR-PWCNS2」

図面ダウンロード	DSVPWS2-20M-***-E
	DSVPWS2-20R-***-E
	DSVPWS2L-20M-***-E
	DSVPWS2L-20R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J2S シリーズ	HC-SFS121, 201, 202, 203, 3524

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS2-35M-***-E　ストレートプラグ; DSVPWS2L-35M-***-E　アングルプラグ; DSVPWS2LL-35M-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 3.5sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS2-35M-***-E
	DSVPWS2-35R-***-E
	DSVPWS2L-35M-***-E
	DSVPWS2L-35R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J2S シリーズ	HC-SFS301, 352, 353 HC-LFS202 HC-UFS202

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS1-12M-***-E　ストレートプラグ; DSVPWS1L-12M-***-E　アングルプラグ; DSVPWS1LL-12M-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 1.25sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS1-12M-***-E
	DSVPWS1-12R-***-E
	DSVPWS1L-12M-***-E
	DSVPWS1L-12R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J2S シリーズ	HC-SFS52, 53 HC-LFS52 HC-UFS72

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS2-20P-***-E　ストレートプラグ; DSVPWS2L-20P-***-E　アングルプラグ; DSVPWS2LL-20P-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 2.0sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS2-20P-***-E
	DSVPWS2-20R-***-E
	DSVPWS2L-20P-***-E
	DSVPWS2L-20R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J2S シリーズ	HC-SFS2024

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWS1-35M-***-E　ストレートプラグ; DSVPWS1L-35M-***-E　アングルプラグ; DSVPWS1LL-35M-***-E　低背アングルプラグ

モータ側ストレートプラグ

モータ側アングルプラグ

モータ側低背アングルプラグ

アンプ側

直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
電磁ブレーキ無し
- 製品全長： 1～30m （1m単位、10m以下は0.1m単位で選択可能）（製品全長を超える場合はお問い合わせください）
- 使用ケーブル： 3.5sq　4芯
- 定格電圧： 600V
- 定格温度： 105℃
- 難燃性： VW-1、FT-1試験合格
- 適応規格： UL758、CSA C22.2 No.210.2
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP67

図面ダウンロード	DSVPWS1-35M-***-E
	DSVPWS1-35R-***-E
	DSVPWS1L-35M-***-E
	DSVPWS1L-35R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J2S シリーズ	HC-RFS203

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWAP1-12P-***-E

モータ側ケーブル

アンプ側ケーブル

中継タイプ
電磁ブレーキ無し　負荷側引出し
- 製品全長： 11～50m （1m単位で選択可能）（製品全長を超える場合はお問い合わせください） ※HG-KR73, HG-MR73, HF-KP73, HF-MP73の場合：11～30m
- 使用ケーブル： 1.25sq　4芯
- 定格電圧： 300V
- 定格温度： 105℃
- 難燃性： VW-1試験合格
- 適応規格： UL758
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP65

※アンプ側コネクタなしの先端カットケーブル「DSVPWAP1-12R-***-E」

図面ダウンロード	DSVPWAP1-12P-***-E
	DSVPWAP1-12R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J3 シリーズ	HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ	HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

三菱電機用サーボケーブル電源ケーブル＜可動用＞: DSVPWAP2-12P-***-E

モータ側ケーブル

アンプ側ケーブル

中継タイプ
電磁ブレーキ無し　反負荷側引出し
- 製品全長： 11～50m （1m単位で選択可能）（製品全長を超える場合はお問い合わせください） ※HG-KR73, HG-MR73, HF-KP73, HF-MP73の場合：11～30m
- 使用ケーブル： 1.25sq　4芯
- 定格電圧： 300V
- 定格温度： 105℃
- 難燃性： VW-1試験合格
- 適応規格： UL758
- 耐油性：耐油性に優れたコンパウンドを使用
- 柔軟性：一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径：仕上がり外径の6倍以上
- 移動特性・U字折り返し：2000万回以上合格・曲げ、屈曲、90度折り返し、直線捻回、曲げ捻回　：1000万回以上合格
- 保護構造： IP65

※アンプ側コネクタなしの先端カットケーブル「DSVPWAP2-12R-***-E」

図面ダウンロード	DSVPWAP2-12P-***-E
	DSVPWAP2-12R-***-E

アイコンについて

対応三菱ACサーボモータ

MR-J4 シリーズ	HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J3 シリーズ	HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ	HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□
